KAM-04 - Облицовочный кирпичный слой и гибкие связи

Проверка лицевого кирпичного слоя и гибких связей по усилиям подтверждённой совместной модели наружного и внутреннего слоёв: число и шаг связей, анкеровки, изгиб кладки, проёмы, углы, армирование и деформационные швы.

Нормативный документ: СП 327.1325800.2017 с Изменениями №1–3: пп. 13.11а–13.12, раздел 16, таблица 20.1, приложения А–Г; СП 15.13330.2020 с Изменением №1

ИИ-помощник

Помощь с расчётом или свой вопрос.

Какие данные нужны для расчёта

Ниже перечислены исходные данные, которые использует этот калькулятор. Часть полей может появляться только для выбранного режима расчёта.

  • Конструкция наружной стены
  • Материал внутреннего слоя

    Тип основания используется только для контроля области применения анкера. Несущая способность внутреннего слоя проверяется отдельно.

  • Особые условия объекта

    СП 327 не распространяется на перечисленные особые условия.

  • Длина проверяемого фасадного фрагмента — м
  • Высота проверяемого фасадного фрагмента — м
  • Толщина лицевого кирпичного слоя — мм
  • Суммарная ширина утеплителя и/или воздушного зазора — мм
  • Глубина расшивки горизонтального шва — мм
  • Марка лицевого кирпича/камня — М
  • Марка раствора лицевой кладки — М
  • Надёжность крепления тонкого слоя без зазора подтверждена

    Используется в зависимости от выбранного режима расчёта.

  • Одинаковые проёмы в проверяемом фрагменте

    Площадь проёмов исключается из площади рядовых связей; по периметру считаются дополнительные связи с шагом не более 250 мм.

    • Ширина — м
    • Высота — м
    • Количество — шт.
  • Вертикальные линии внешних углов без деформационного шва — шт.
  • Вертикальные линии температурно-усадочных швов — шт.
  • Шаг рядовых связей по горизонтали — мм
  • Шаг рядовых связей по вертикали — мм
  • Фактическое число рядовых связей на фрагменте — шт.
  • Шаг дополнительных связей у проёмов, углов и швов — мм
  • Фактическое число дополнительных связей — шт.
  • Тип гибкой связи
  • Номинальный диаметр связи — мм
  • Расчётная несущая способность самой связи на растяжение до дополнительного коэффициента п. 7.6 — кН

    Для полимерной композитной связи вводите расчётную прочность самой связи до дополнительного коэффициента 0,7 по п. 7.6 СП 327: при температуре наиболее холодной пятидневки от −60 до −40 °C калькулятор применит 0,7 автоматически. Не вводите сюда значение, уже повторно уменьшенное на 0,7.

  • Итоговая расчётная способность системы по сдвигу, срезу и смятию — кН

    Введите итоговую расчётную несущую способность всей проверяемой системы «связь + анкерные узлы» по сдвигу, срезу и смятию. Все коэффициенты материала и холодной ветви, если они требуются для конкретного изделия/узла, должны уже быть учтены в указанном источнике. KAM-04 не умножает это значение повторно на 0,7.

  • Расчётная несущая способность анкерного узла в лицевом слое — кН

    Введите уже расчётную несущую способность анкерного узла. Коэффициент 0,7 п. 7.6 к этому полю повторно не применяется. Если источник даёт нормативную предельную силу по испытаниям, перед вводом её необходимо привести к расчётной по пп. 6.1.4 и 12.2 СП 327; для гибких связей и анкерных узлов γm=3,5.

  • Расчётная несущая способность анкерного узла во внутреннем слое — кН

    Введите уже расчётную несущую способность анкерного узла. Коэффициент 0,7 п. 7.6 к этому полю повторно не применяется. Если источник даёт нормативную предельную силу по испытаниям, перед вводом её необходимо привести к расчётной по пп. 6.1.4 и 12.2 СП 327; для гибких связей и анкерных узлов γm=3,5.

  • Фактическая глубина заделки в лицевой слой — мм
  • Фактическая глубина анкеровки во внутреннем слое — мм
  • Требуемая глубина анкеровки по паспорту/испытанию — мм
  • Требуемая заделка другой сертифицированной системы — мм

    Используется в зависимости от выбранного режима расчёта.

  • Связь расчётно работает на сжатие
  • Несовпадение уровней растворных швов — мм
  • При несовпадении более 5 мм применена регулируемая связь или анкер в тело блока
  • Температура наиболее холодной пятидневки — °C
  • Источник усилий в лицевом слое и связях

    Приложение Г СП 327 требует учитывать совместную работу слоёв; локальная формула по шагу связей не используется.

  • Расчётное давление/отсос ветра — кПа

    Используется в зависимости от выбранного режима расчёта.

  • Максимальное расчётное растяжение одной связи — кН

    Используется в зависимости от выбранного режима расчёта.

  • Максимальное расчётное поперечное усилие одной связи — кН

    Используется в зависимости от выбранного режима расчёта.

  • Максимальный изгибающий момент в лицевом слое на полосу 1 м — кН·м/м

    Используется в зависимости от выбранного режима расчёта.

  • Внутренний слой проверен на передачу ветровой нагрузки
  • Расчётное сопротивление лицевой кладки растяжению при изгибе Rtb — МПа
  • Горизонтальные деформационные швы предусмотрены
  • Расстояние между горизонтальными деформационными швами — м

    Заполняется только если горизонтальные деформационные швы предусмотрены. При их отсутствии проверяется специальная ветвь п. 13.12 СП 327.

    Используется в зависимости от выбранного режима расчёта.

  • Этажность здания — эт.

    Нужно для исключения п. 13.12: отсутствие горизонтальных швов допускается только для здания не более двух этажей.

    Используется в зависимости от выбранного режима расчёта.

  • Полная высота наружной стены — м

    Нужно для исключения п. 13.12: высота наружной стены при отсутствии горизонтальных швов должна быть не более 6 м.

    Используется в зависимости от выбранного режима расчёта.

  • Материал лицевого слоя для таблицы 20.1
  • Форма участка между вертикальными швами
  • Расчётное изменение температуры лицевого слоя ΔT — °C

    Введите уже расчётное изменение температуры по приложению Б СП 327, сформированное с γf той же ветви примечания 4, которая выбрана ниже. Калькулятор не умножает ΔT на γf повторно; γcr применяется только к табличному расстоянию.

  • Фактическое расстояние между вертикальными швами — м
  • Подтверждённый предел шага вертикальных швов вне табличной области — м
  • Шаг сеток в нижнем метре от опоры — мм

    СП 327, п. 14.1: на высоте 1 м от опоры лицевого слоя сетки располагают не реже чем через 20 см.

  • Расчётная площадь продольной арматуры в нижней зоне (справочно) — мм²

    Не используется как фиксированный нормативный минимум: по действующему п. 14.1 СП 327 продольное армирование определяется расчётом по приложению В.

  • Шаг сеток выше нижнего метра — мм

    СП 327, п. 14.1: выше нижнего метра сетки располагают конструктивно с шагом не более 60 см.

  • Расчётная площадь продольной арматуры выше нижнего метра (справочно) — мм²

    Не используется как фиксированный нормативный минимум: по действующему п. 14.1 СП 327 продольное армирование определяется расчётом по приложению В.

  • Диаметр поперечных стержней сетки — мм
  • Шаг поперечных стержней сетки — мм
  • Нахлёст сеток на прямолинейных участках — мм
  • Есть внешний угол без вертикального деформационного шва
  • Суммарное растягивающее усилие на угол от температуры и ветра — кН

    Используется в зависимости от выбранного режима расчёта.

  • Число связей, включённых в расчёт угла — шт.

    Используется в зависимости от выбранного режима расчёта.

  • Подтверждённая расчётная прочность продольных стержней Г-образных сеток — кН

    Используется в зависимости от выбранного режима расчёта.

  • Суммарная податливость связи и двух анкерных узлов на углу — мм

    Используется в зависимости от выбранного режима расчёта.

  • Группа анкеровки другой сертифицированной связи по СП 327, п. 16.2

    Для произвольной сертифицированной системы калькулятор не угадывает группу анкеровки. Выбор должен соответствовать документации конкретной системы и п. 16.2 СП 327.

    Используется в зависимости от выбранного режима расчёта.

  • Диаметр загиба (крюка) стальной одиночной связи — мм

    СП 327, п. 7.7: для одиночной стальной связи с загнутым концом диаметр стержня — не менее 5 мм, диаметр крюка — 50 мм.

    Используется в зависимости от выбранного режима расчёта.

  • Подтверждённая требуемая глубина заделки в лицевой слой вне прямой ветви п. 16.6 — мм

    Пункт 16.6 СП 327 прямо задаёт 2/3 толщины или толщину минус расшивку для лицевого слоя 85–120 мм. Вне этой области калькулятор не экстраполирует формулу и требует отдельное подтверждённое значение.

  • Расчётная роль наружной стены для горизонтальных деформационных швов

    СП 327 рассматривает горизонтальные швы ненесущих и несущих/самонесущих стен отдельно. Для несущих и самонесущих стен с гибкими связями п. 9.2.1 отсылает к разделу 19.

  • Высота одного этажа для проверки п. 18.1 — м

    Требуется, когда горизонтальные швы предусмотрены в ненесущей стене с лицевым слоем 120 мм: п. 18.1 задаёт sh ≤ min(hэт; 3,5 м). При использовании исключения п. 13.12 высота этажа не нужна.

    Используется в зависимости от выбранного режима расчёта.

  • В местах концентрации напряжений допускаются трещины раскрытием до 0,5 мм

    Нужно при прямом применении таблицы 20.1. По примечанию 4 при недопущении таких трещин расчётное ΔT формируют с γf=1,1, а табличные расстояния дополнительно умножают на γcr=0,8.

  • Подтверждённое использование связи при совместном N–V — доля

    Обязательно, если в одной связи одновременно ненулевые растяжение и срез. Введите результат подтверждённой модели взаимодействия, а не сумму отдельных использований.

    Используется в зависимости от выбранного режима расчёта.

  • Ветвь проверки лицевого слоя по приложению Г

    СП 327, приложение Г, п. Г.2 разделяет две области. Формула (Г.1) допускается для простенка без вертикальных опор. В остальных случаях применяется (Г.2); стены с проёмами, криволинейные стены и сложная геометрия рассчитываются по МКЭ согласно Г.3.

  • Расчётное растягивающее напряжение σt из внешней модели — МПа

    Используется только в формуле (Г.2). Значение должно относиться к лицевому слою и рассматриваемому расчётному сочетанию совместной модели наружного и внутреннего слоёв.

    Используется в зависимости от выбранного режима расчёта.

Калькулятор находится в разработке и тестировании

Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.

Нашли ошибку или неточность?

Сообщите, что исправить или добавить.

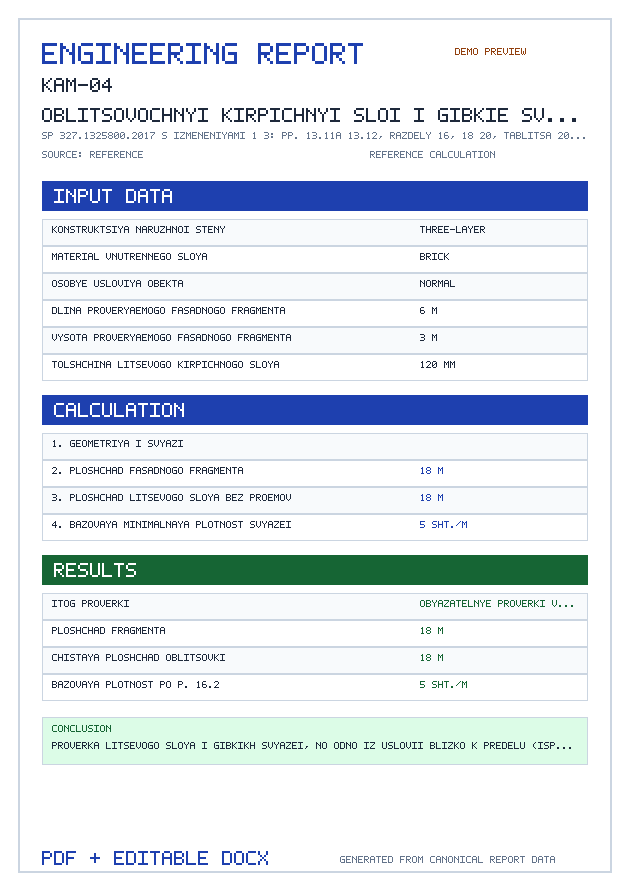

О калькуляторе KAM-04

Данный онлайн калькулятор предназначен для расчета строительных конструкций в соответствии с нормативным документом СП 327.1325800.2017 с Изменениями №1–3: пп. 13.11а–13.12, раздел 16, таблица 20.1, приложения А–Г; СП 15.13330.2020 с Изменением №1. Перед использованием результата проверьте область поддерживаемого режима и сообщения калькулятора.

Как пользоваться калькулятором

  • Введите исходные данные в поля формы слева
  • При необходимости выберите единицы измерения
  • Нажмите кнопку "Рассчитать"
  • Проверьте результаты, предупреждения, ошибки и ограничения метода

Нормативная база

Нормативная основа: СП 327.1325800.2017 с Изменениями №1–3: пп. 13.11а–13.12, раздел 16, таблица 20.1, приложения А–Г; СП 15.13330.2020 с Изменением №1. Область применимости и полнота расчётной модели должны подтверждаться описанием конкретного калькулятора и первичным нормативным источником.

Нормы и формулы

СП 327.1325800.2017 Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта — с Изменениями №1–3

СП 15.13330.2020 Каменные и армокаменные конструкции — с Изменением №1

СП 327.1325800.2017 — Росстандарт ↗СП 15.13330.2020 — Росстандарт ↗

Простенок без вертикальных опор — предельный изгибающий момент

СП 327.1325800.2017, приложение Г, п. Г.2, формула (Г.1)
M≤RtbWупрM\le R_{tb}W_{\text{упр}}

Остальные случаи — растягивающие напряжения лицевого слоя

СП 327.1325800.2017, приложение Г, п. Г.2, формула (Г.2)
σt≤Rtb\sigma_t\le R_{tb}

Расчётные формулы и условия

Холодная ветвь полимерной композитной связи
Диапазон −60…−40 °C включительный; коэффициент 0,7 применяется к прочностной характеристике самой композитной связи. Итоговая подтверждённая способность системы по сдвигу, срезу и смятию не уменьшается повторно
Нормативная привязка: СП 327.1325800.2017, п. 7.6
Минимальная плотность гибких связей
Базовые 5 или 8 шт./м² выбираются по нормативной группе анкеровки; в ветвях п. 13.11а количество увеличивается на 20%
Нормативная привязка: СП 327.1325800.2017, п. 16.2; п. 13.11а в редакции Изменения №3
Плотность рядовых гибких связей
nфакт=1sx⋅sy;nmin=5или8шт.м2потипуанкеровки;дляветвейп.13.11аnтреб=1,20⋅nminn_{\text{факт}} = \frac{1}{s_{x}\cdot s_{y}}; n_{\mathrm{min}} = 5 \text{или} 8 \frac{\text{шт}.}{\text{м}^{2}} \text{по} \text{типу} \text{анкеровки}; \text{для} \text{ветвей} \text{п}. 13.11\text{а} n_{\text{треб}} = 1{,}20\cdot n_{\mathrm{min}}
Нормативная привязка: СП 327.1325800.2017, п. 16.2; п. 13.11а в редакции Изменения №3
Проверка связи и её анкерных узлов
Ntie,Rd=min⁡(kcold⋅Ntie;Na,veneer;Na,backing);Nt,Ed≤Ntie,RdN_{tie,\mathrm{Rd}} = \min(k_{cold}\cdot N_{tie}; N_{a,veneer}; N_{a,backing}); N_{t,\mathrm{Ed}} \le N_{tie,\mathrm{Rd}}
Нормативная привязка: Расчётный вывод для проверки минимальной из подтверждённых расчётных несущих способностей; СП 327.1325800.2017, п. 7.6, п. 16.5 и раздел 12. Для полимерной композитной связи при температуре наиболее холодной пятидневки от −60 до −40 °C kcold=0,7 применяется к прочностной характеристике самой связи; расчётная прочность анкерных узлов определяется отдельно испытаниями с коэффициентом надёжности по материалу по п. 6.1.4 и 12.2
Исключение для отсутствия горизонтальных деформационных швов
nэт≤2;H≤6м;t≥120мм;обязательныдополнительныепроверкисвязейиотносительныхперемещенийn_{\text{эт}} \le 2; H \le 6 \text{м}; t \ge 120 \text{мм}; \text{обязательны} \text{дополнительные} \text{проверки} \text{связей} \text{и} \text{относительных} \text{перемещений}
Нормативная привязка: СП 327.1325800.2017, п. 13.12; приложение А
Шаг горизонтальных швов ненесущей стены 120 мм
sh≤min⁡(hэт;3,5м)s_{h} \le \min(h_{\text{эт}}; 3{,}5 \text{м})
Нормативная привязка: СП 327.1325800.2017, п. 18.1
Предел вертикальных деформационных швов по таблице 20.1
Lmax=γcr⋅L20.1;L≤LmaxL_{\mathrm{max}} = \gamma_{cr}\cdot L_{20}.1; L \le L_{\mathrm{max}}
Нормативная привязка: СП 327.1325800.2017, таблица 20.1, примечания 1–4; прямое применение только при выполнении условий таблицы

Дополнительные нормативные положения

Расчёт также учитывает следующие положения нормативных документов.

  • СП 15.13330.2020 — расчётное сопротивление кладки растяжению при изгибе Rtb для проверок лицевого слоя по приложению Г СП 327
  • СП 327.1325800.2017 — п. 13.11а — толщина лицевого слоя и увеличение количества связей на 20% в применимых ветвях
  • СП 327.1325800.2017 — п. 13.12 — специальная низкоэтажная ветвь при отсутствии горизонтальных деформационных швов
  • СП 327.1325800.2017 — п. 16.2 — базовое количество гибких связей 5 или 8 шт./м² по типу анкеровки
  • СП 327.1325800.2017 — п. 7.6 — коэффициент 0,7 для прочностных характеристик полимерных композитных связей при температуре наиболее холодной пятидневки от −60 до −40 °C
  • СП 327.1325800.2017 — пп. 16.5–16.9 — требования к связям и анкеровке; исключённый п. 16.10 не используется как действующее требование
  • СП 327.1325800.2017 — приложение Г, пп. Г.1–Г.4 — совместная модель слоёв, формулы (Г.1) и (Г.2), область МКЭ и концентрация напряжений
  • СП 327.1325800.2017 — разделы 18–20 и таблица 20.1 — горизонтальные и вертикальные деформационные швы
