DER-04 - Расчёт деревянной балки на двух опорах

Расчёт цельной прямоугольной однопролётной балки по готовым нормативной qн и расчётной q равномерным погонным нагрузкам. Определяются M=qL²/8, Q=qL/2, изгиб, скалывание, устойчивость и прогиб. Поверхностные, сосредоточенные и частичные нагрузки этой моделью не преобразуются.

Нормативный документ: СП 64.13330.2017 с Изм. №4: п. 6.1, 6.9, 6.10, 7.9, 7.10, 7.14, 7.35, таблицы 3, 4, 9, 13, приложение Е; СП 20.13330.2016 с действующими изменениями, приложение Д

ИИ-помощник

Помощь с расчётом или свой вопрос.

Какие данные нужны для расчёта

Ниже перечислены исходные данные, которые использует этот калькулятор. Часть полей может появляться только для выбранного режима расчёта.

  • Расчётный пролёт балки Lмм, см, м

    Расстояние между осями шарнирных опор. Поддерживается одна горизонтальная однопролётная балка постоянного сечения длиной 0,5–15 м.

  • Ширина сечения bмм, см, м

    Ширина цельного прямоугольного сечения, 40–500 мм.

  • Высота сечения hмм, см, м

    Высота цельного прямоугольного сечения в плоскости изгиба, 40–500 мм. Коэффициент mб клеёных элементов к цельной балке не применяется.

  • Нормативная погонная нагрузка qнкН/м

    Готовая равномерная нормативная погонная нагрузка для проверки прогиба. Коэффициенты сочетаний для II группы должны быть учтены до ввода.

  • Расчётная погонная нагрузка qкН/м

    Готовая равномерная расчётная погонная нагрузка для проверок I группы. Коэффициенты надёжности и сочетаний должны быть учтены до ввода.

  • Порода древесины

    Узкая модель таблицы 3 СП 64: сосна, ель или лиственница европейская. Другие породы требуют отдельной нормативной ветви.

  • Сорт древесины

    Сорт 1–3 по таблице 3 СП 64.

  • Класс условий эксплуатации по таблице 1

    Коэффициент mв по таблице 9: класс 1 — 1,00; класс 2 — 0,90; класс 3 — 0,85; класс 4 — 0,75.

  • Установившаяся температура воздуха°C

    mт=1 при t≤35 °C, mт=0,8 при +50 °C; в интервале +35…+50 °C применяется линейная интерполяция по п. 6.9б СП 64.

  • Режим нагружения по таблице 4

    Режим выбирается по фактическому сочетанию нагрузок.

  • Назначенный срок службылет

    Назначенный срок службы 1–100 лет. Для срока до 50 лет включительно принимается mс.с=1,0; для 50–100 лет используется линейная интерполяция табличных значений.

  • Расчётная длина устойчивости lрмм, см, м

    Фактическое расстояние между точками надёжного закрепления сжатой кромки из плоскости изгиба. Если поле пустое, консервативно принимается lр=L.

  • Коэффициент формы эпюры kф

    Определяется по таблице Е.1 СП 64 для фактической эпюры и закреплений. Для равномерной нагрузки на шарнирно опёртую балку обычно kф=1,13.

  • Средний модуль упругости EсркПа, МПа, кгс/см²

    Для сосны/ели при пустом поле принимается 10 000 МПа. Для лиственницы требуется явно введённое подтверждённое значение. Расчётный EII формируется по п. 6.10, формуле (8).

  • Принятый предел прогиба [f]=L/n

    Предел выбирается по назначению элемента и виду требования из приложения Д СП 20 либо по заданию на проектирование.

  • Сосредоточенная нагрузка по СП 20

    Несущие элементы перекрытий, покрытий, лестниц и балконов проверяют на вертикальную нагрузку в неблагоприятном положении на квадратной площадке со стороной не более 10 см. Для Pн применяется γf=1,2.

  • Пользовательская нормативная сосредоточенная нагрузка PнкН

    Нормативное значение по заданию на проектирование или технологическим решениям. Расчётное значение формируется как P=1,2·Pн.

    Используется в зависимости от выбранного режима расчёта.

  • Фоновая расчётная погонная нагрузка для точечного случаякН/м

    Готовая расчётная постоянная и применимая длительная погонная нагрузка, действующая одновременно с сосредоточенной силой. Равномерную кратковременную нагрузку, заменяемую сосредоточенной, сюда не включают. Собственный вес балки должен входить в это значение.

    Используется в зависимости от выбранного режима расчёта.

  • Режим нагружения для сочетания с сосредоточенной силой

    Выберите режим таблицы 4 СП 64 для фактического сочетания фоновой и сосредоточенной нагрузок. Он может отличаться от режима основной равномерной комбинации.

    Используется в зависимости от выбранного режима расчёта.

  • Коэффициент формы эпюры kф для точечного случая

    Принимается по таблице Е.1 СП 64 для фактической эпюры и закреплений. Для совместного действия фоновой и сосредоточенной нагрузок калькулятор консервативно использует меньший коэффициент устойчивости из основной и точечной схем.

    Используется в зависимости от выбранного режима расчёта.

Калькулятор находится в разработке и тестировании

Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.

Нашли ошибку или неточность?

Сообщите, что исправить или добавить.

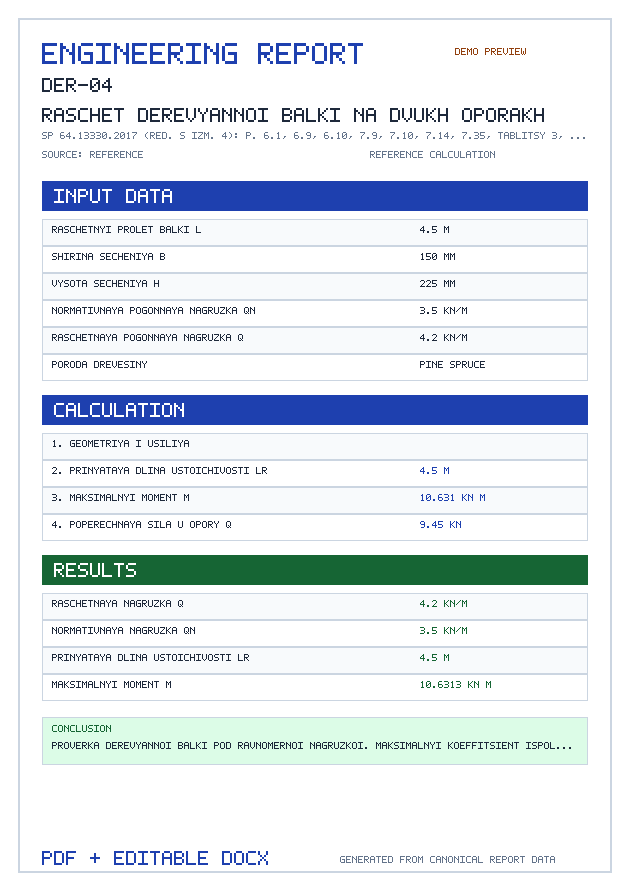

Балка по готовой погонной нагрузке

DER-04 рассчитывает одну цельную прямоугольную балку постоянного сечения на двух шарнирных опорах. Пользователь вводит уже собранные нормативную и расчётную q равномерные погонные нагрузки.

Усилия определяются по формулам M=qL²/8 и Q=qL/2. Затем проверяются изгиб, скалывание, устойчивость плоской формы и прогиб. Расчётная длина устойчивости задаётся явно.

Поверхностную нагрузку нельзя передавать без предварительного определения грузовой полосы. Сосредоточенные, частичные и неравномерные нагрузки, консоль и многопролётная схема требуют другого расчёта. Для уже известных M и Q предназначен DER-01.

Нормы и формулы

СП 64.13330.2017 Деревянные конструкции — Консолидированная редакция с Изменением № 4

СП 20.13330.2016 Нагрузки и воздействия — Действующая консолидированная редакция

Расчётные формулы и условия

Усилия от равномерной нагрузки
M=qL28;Q=qL2M=\frac{q_{L}^{2}}{8}; Q=\frac{q_{L}}{2}
Нормативная привязка: M=qL²/8; Q=qL/2
Прочность по нормальным напряжениям
σ=MWсравниваетсясRи\sigma=\frac{M}{W} \text{сравнивается} \text{с} R_{\text{и}}
Нормативная привязка: СП 64 п. 7.9 формула (23)
Полный прогиб с деформациями сдвига
k=1,c=19,2;f=f0[1+19,2(hL)2],гдеf0вычисленотqниEIIk=1, c=19{,}2; f=f_{0}[1+19{,}2(\frac{h}{L})^{2}], \text{где} f_{0} \text{вычислен} \text{от} q_{\text{н}} \text{и} EII
Нормативная привязка: СП 64 п. 7.35 формула (61); таблица Е.4: k=1, c=19,2
Расчётный модуль EII
Учитываются mдл,E, mв, mт и mс.с
Нормативная привязка: СП 64 п. 6.10 формула (8)
Расчётные сопротивления
Rи и Rск используют разные коэффициенты срока службы; mб не применяется
Нормативная привязка: СП 64 п. 6.1 формула (1), таблицы 3, 4, 9, 13, п. 6.9б
Геометрические характеристики
W=bh26;I=bh312W=\frac{bh^{2}}{6}; I=\frac{bh^{3}}{12}
Нормативная привязка: I=bh³/12; W=bh²/6
Скалывание
τ=1,5Qbh\tau=\frac{1{,}5Q}{b_{h}}
Нормативная привязка: СП 64 п. 7.10 формула (24); τ=1,5Q/(bh)

Нормативные таблицы

СП 64.13330.2017, таблица 13Коэффициент срока службы mс.с

официальный источник ↗
Срок, летИзгиб / EIIСкалывание
5011
750,90,85
1000,80,7

Для промежуточных сроков 50–100 лет расчёт использует линейную интерполяцию между показанными табличными узлами.

СП 64.13330.2017, таблица 3, позиции 1а–1в и 5аБазовые сопротивления цельной древесины

официальный источник ↗
Геометрическая строкаСортRиA, МПаRcA, МПаRскA, МПа
общий диапазон121212,7
общий диапазон219,519,52,4
общий диапазон313132,4
b=110–130 мм, h≥110 мм122,522,52,7
b=110–130 мм, h≥110 мм221212,4
b=110–130 мм, h≥110 мм315152,4
b>130 мм, h≥130 мм124242,7
b>130 мм, h≥130 мм222,522,52,4
b>130 мм, h≥130 мм316,516,52,4

Дополнительные нормативные положения

Расчёт также учитывает следующие положения нормативных документов.

  • СП 20.13330.2016приложение Д — предельные прогибы и перемещения
  • СП 64.13330.2017п. 6.10, формула (8)
  • СП 64.13330.2017п. 6.1, формула (1)
  • СП 64.13330.2017п. 6.9б
  • СП 64.13330.2017п. 7.10, формула (24)
  • СП 64.13330.2017п. 7.14, формулы (30), (31)
  • СП 64.13330.2017п. 7.35, формула (61)
  • СП 64.13330.2017п. 7.9, формула (23)
  • СП 64.13330.2017приложение Е, таблицы Е.1 и Е.4
  • СП 64.13330.2017таблицы 3, 4, 9, 13
