NAG-04 - Внутренние усилия в статически определимой балке (M, Q)

Точное определение опорных реакций, эпюр M(x), Q(x) и экстремальных усилий для простой двухопорной балки, консоли и двухопорной балки с консолями. Вводятся уже принятые расчётные нагрузки; коэффициенты γf, ψ и нормативные сочетания не формируются.

Нормативный документ: Строительная механика: ΣY=0, ΣM=0, dM/dx=Q, dQ/dx=−q; расчёт только для статически определимых балок

Исходные данные

Введённые поля сохраняются на этом устройстве.

Расчётная схема*

Что считается в NAG-04

Калькулятор определяет реакции и упругие внутренние усилия M/Q по уравнениям равновесия. Он не назначает коэффициенты нагрузок, не формирует сочетания и не проверяет сечение.

Источник: Строительная механика: ΣY=0, ΣM=0, dM/dx=Q, dQ/dx=−q

Поддерживаются только три статически определимые схемы: простая двухопорная балка, консоль и двухопорная балка с консолями.

Название расчёта — необязательно

Что указать: Название расчёта — необязательно

Используется только как подпись в результате и экспорте; на вычисления не влияет.

Полная длина балки L*

Что указать: Полная длина балки L

Габаритная длина балки от левого до правого торца. Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 0.1 до 100.

Габаритная длина балки от левого до правого торца.

Расчётные нагрузки на балку*

Что указать: Расчётные нагрузки на балку

Вводятся нагрузки для выбранной расчётной ситуации. Знаки: сила и q вниз — положительные; момент против часовой стрелки — положительный.

Результаты расчета

Предварительная расчётная схема

Введите данные и нажмите "Рассчитать"

Инженерный отчёт

Скачайте результаты расчёта в PDF или DOCX. В отчёт входят исходные данные, результаты, предупреждения и примечания.

Бесплатно: 5 скачиваний в календарный месяц без регистрации.

БЕСПЛАТНО · 5/МЕС

Сначала заполните исходные данные и выполните расчёт.

ПРИМЕР ОТЧЁТА

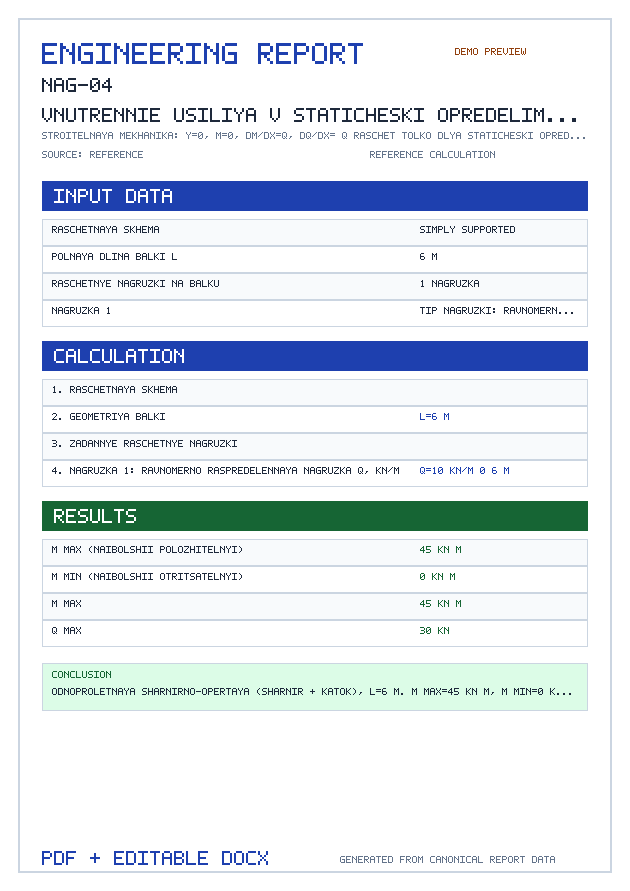

Пример инженерного отчёта

Посмотрите, как выглядит готовый отчёт перед скачиванием.

PDF удобно сохранить или отправить, а DOCX можно отредактировать при необходимости.

Пакеты ПРО и ПРО+

ПРО — 299 ₽50 ИИ-запросов · 30 дней

ПРО+ — 599 ₽120 ИИ-запросов · 30 дней

В обоих пакетах: сохранение истории расчётов и ИИ-диалогов, отчёты PDF/DOCX и работа без рекламы. Оплата разовая, без автопродления и автоматических списаний.

Посмотреть пакеты

Платный пакет не включает контроль правильности расчётов. Окончательное решение всегда за вами — обязательно проконсультируйтесь со специалистом.
