MET-02 - Расчет прочности центрально растянутого элемента

Проверка прочности центрально растянутого стального элемента с учетом ослабления сечения отверстиями согласно СП 16.13330.2017

Нормативный документ: СП 16.13330.2017 п. 7.1.1

Какие данные нужны для расчёта

Ниже перечислены исходные данные, которые использует этот калькулятор. Часть полей может появляться только для выбранного режима расчёта.

  • Источник сопротивлений стали

    Фасонный прокат по ГОСТ 27772-2021, кроме двутавров с параллельными гранями полок, для которых применяется таблица В.4. За толщину фасонного проката принимается толщина полки. Нижняя граница первой строки включена; в следующих строках нижняя граница исключена, верхняя включена. Интерполяция и экстраполяция не выполняются.

  • Класс фасонного проката

    Значения Ryn, Run, Ry и Ru выбираются по Приложение В, таблица В.5; редакция и условия источника сохраняются в результате и отчёте.

    Используется в зависимости от выбранного режима расчёта.

  • Толщина полки фасонного проката t — мм

    По сноске к таблице В.5 используется толщина полки. Граница интервала выбирается без интерполяции и экстраполяции.

    Используется в зависимости от выбранного режима расчёта.

  • Подтверждённое нормативное сопротивление Ryn — МПа

    Нужно для проверки условия Ryn>440 МПа и применимости позиции 6 таблицы 1. Для обычного расчёта по Ry может не использоваться.

    Используется в зависимости от выбранного режима расчёта.

  • Подтверждённое расчётное сопротивление Ry — МПа

    Введите значение из применимой нормативной таблицы для фактического вида и толщины проката.

    Используется в зависимости от выбранного режима расчёта.

  • Подтверждённое расчётное сопротивление Ru — МПа

    Обязательно для режима Ru/γu; должно быть не меньше Ry.

    Используется в зависимости от выбранного режима расчёта.

  • Сопротивление R в формуле (5)

    Ru/γu не является автоматической второй проверкой ослабленного сечения. Выберите специальный режим только при выполнении условий п. 7.1.1 СП 16.

  • Основание применения Ru/γu

    Основание должно быть подтверждено проектом и нормами конкретной конструкции. Для элементов опор ВЛ, ОРУ и контактных сетей проверьте специальные ограничения раздела 16 СП 16.

    Используется в зависимости от выбранного режима расчёта.

  • Расчётная растягивающая сила N — кН
  • Площадь сечения брутто A — см²

    Используется для контроля ослабления и принимается как An только при явно выбранном отсутствии ослаблений.

  • Расчётное сечение ослаблено отверстиями или вырезами

    Можно ввести готовую An либо автоматически вычесть отверстия по одной прямой расчётной линии. Шахматные и конкурирующие линии, эффективная площадь неполностью прикреплённого профиля и блоковый срез требуют отдельной модели.

  • Подтверждённая площадь сечения нетто An — см²

    Введите площадь по фактической расчётной линии. Для отмеченного ослабления должно выполняться 0<An<A.

    Используется в зависимости от выбранного режима расчёта.

  • Источник коэффициента условий работы γc

    Выбор фиксирует значение, источник и условия. Калькулятор блокирует несовместимость позиции 5/6 с указанным сечением, нагрузкой и соединением.

  • Характер нагрузки для позиции 6 таблицы 1

    Используется в зависимости от выбранного режима расчёта.

  • Тип болтового соединения для позиции 6 таблицы 1

    Используется в зависимости от выбранного режима расчёта.

  • Коэффициент условий работы γc (ручной ввод)

    Ручное значение отмечается как ручное и не выдаётся за автоматически выбранную строку СП. Укажите применимую строку в инженерном обосновании проекта.

    Используется в зависимости от выбранного режима расчёта.

  • Толщина элемента по расчётной линии отверстий — мм

    Используется только для вычета Σ(d0·t). Введите фактическую толщину ослабленного элемента, а не толщину полки для выбора Ry, если они различаются.

    Используется в зависимости от выбранного режима расчёта.

  • Отверстия на одной прямой расчётной линии

    Поддерживается только одна прямая линия поперёк элемента. d0 — расчётный диаметр отверстия с необходимыми припусками. Шахматное расположение, несколько конкурирующих линий, shear lag и блоковый срез не рассчитываются.

    Используется в зависимости от выбранного режима расчёта.

    • Расчётный диаметр d0 — мм
    • Количество на линии
  • Расчётные случаи

    В режиме серии материал, сечение, закрепления и коэффициенты остаются общими. Каждый набор усилий или нагрузок рассчитывается отдельно; итог определяется по максимальному использованию.

  • Расчётные случаи / сочетания

    Множитель применяется ко всем усилиям или нагрузкам строки. Нормативные коэффициенты и сочетания должны быть приняты до ввода; калькулятор не назначает γf и ψ автоматически.

    Используется в зависимости от выбранного режима расчёта.

    • Название
    • Общий множитель

      Пусто — 1,0.

    • Растягивающая сила N — кН

Калькулятор находится в разработке и тестировании

Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.

Нашли ошибку или неточность?

Сообщите, что исправить или добавить.

Расчет прочности растянутых элементов

Калькулятор для проверки прочности стальных элементов при центральном растяжении с учетом ослабления сечения отверстиями.

Область применения

  • Тяжи и подвески
  • Нижние пояса ферм
  • Раскосы и стойки в растянутой зоне
  • Анкерные тяги

Расчет по сечению нетто

При наличии отверстий для болтов расчет ведется по площади сечения за вычетом ослаблений: An = A - Σ(d × t)

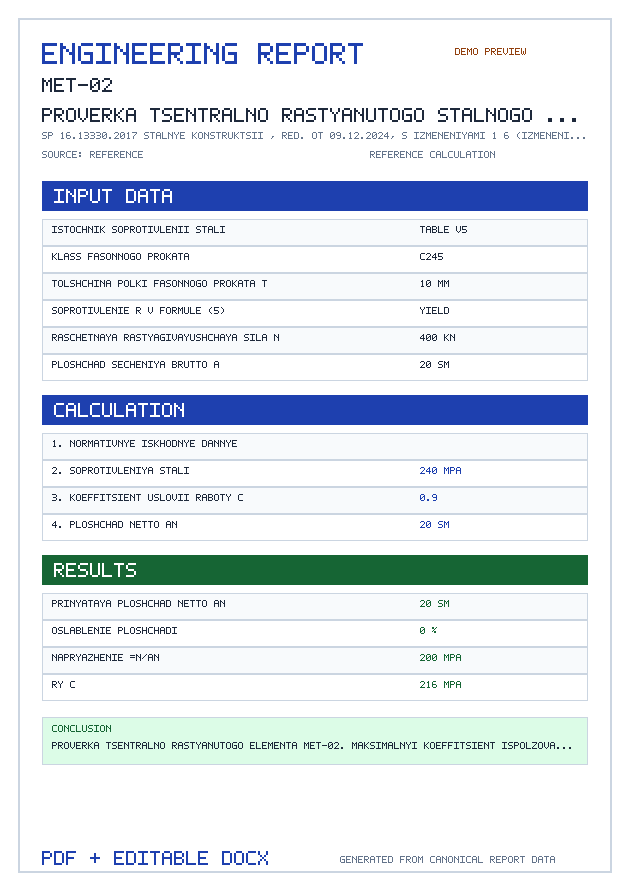

Результаты расчета

  • Напряжения в сечении брутто и нетто
  • Коэффициент использования несущей способности
  • Вывод о прочности элемента

Нормы и формулы

СП 16.13330.2017 Стальные конструкции — Редакция с изменениями, действующая с 10.01.2025

СП 294.1325800.2017 Конструкции стальные. Правила проектирования — С изменениями

Расчётные формулы и условия

Допустимая сила
Nallow=An⋅RdesignN_{\mathrm{allow}}=A_{n}\cdot R_{\mathrm{design}}
Нормативная привязка: Алгебраическое преобразование формулы п. 7.1.1
Напряжение по площади нетто
σ=NAn;An=A\sigma=\frac{N}{A_{n}}; A_{n}=A
Нормативная привязка: СП 16 п. 7.1.1
Сопротивления фасонного проката
Точные интервалы без интерполяции
Нормативная привязка: СП 16 табл. В.5
Специальный режим Ru/γu
Rdesign=(Ru1,3)γcR_{\mathrm{design}}=(\frac{R_{u}}{1{,}3})\gamma_{c}
Нормативная привязка: СП 16 п. 5.2, 7.1.1
Обычный режим Ry
Rdesign=RyγcR_{\mathrm{design}}=R_{y}\gamma_{c}
Нормативная привязка: СП 16 п. 7.1.1

Нормативные таблицы

СП 16.13330.2017, таблица В.5 — Расчётные сопротивления фасонного проката

официальный источник ↗

Фрагмент поддерживаемых марок и толщин; лист, трубы и неподдержанные профили не подменяются этой таблицей.

СтальТолщинаRy, МПаRun, МПа
C2454≤t≤20 мм240360
C24520<t≤40 мм230360
C2554≤t≤10 мм250370
C25510<t≤20 мм240360
C25520<t≤40 мм230360
C3454≤t≤10 мм340470
C34510<t≤20 мм320460
C34520<t≤40 мм300450
C3555≤t≤16 мм350480
C35516<t≤40 мм340470
C35540<t≤60 мм330460
C3905≤t≤10 мм380505
C39010<t≤20 мм370480
C39020<t≤40 мм360480
C39040<t≤60 мм350475
C4405≤t≤10 мм430585
C44010<t≤20 мм430565
C44020<t≤40 мм420535
C44040<t≤60 мм410505

Дополнительные нормативные положения

Расчёт также учитывает следующие положения нормативных документов.

  • СП 16.13330.2017 — п. 5.2 — коэффициент γu и замена Ry на Ru/γu
  • СП 16.13330.2017 — п. 7.1.1 — прочность центрально растянутых элементов
  • СП 16.13330.2017 — Приложение В, табл. В.5 — фасонный прокат
  • СП 16.13330.2017 — табл. 1 — коэффициент условий работы γc
  • СП 294.1325800.2017 — п. 7.1.1–7.1.6 — разъяснение Ry/Ru, площадей брутто/нетто и γc
