MET-05 - Расчет прочности сварного шва

Проверка прочности стыковых и угловых сварных швов по металлу шва и границе сплавления согласно СП 16.13330.2017

Нормативный документ: СП 16.13330.2017 п. 11.2

ИИ-помощник

Помощь с расчётом или свой вопрос.

Какие данные нужны для расчёта

Ниже перечислены исходные данные, которые использует этот калькулятор. Часть полей может появляться только для выбранного режима расчёта.

  • Характер воздействия

    MET-05 не выполняет расчёт на усталость и не учитывает специальные требования к переменным воздействиям.

  • Расчётный случай
  • Расчётная сила FкН, тс

    Введите модуль расчётной силы. Знак не используется: направление задаётся расчётным случаем.

  • Характер нормальной силы

    Используется в зависимости от выбранного режима расчёта.

  • Исполнение стыкового соединения

    Пункт 14.1.6 требует проектировать стыковые соединения листовых деталей прямыми с полным проваром.

    Используется в зависимости от выбранного режима расчёта.

  • Контроль качества стыкового шва неразрушающими методами

    Для растяжения без сплошного НК таблица 4 задаёт Rwy=0,85Ry. Для сжатия пониженный коэффициент не применяется.

    Используется в зависимости от выбранного режима расчёта.

  • Наименьшая толщина соединяемых элементов tмм, см, м

    Используется в зависимости от выбранного режима расчёта.

  • Источник расчётной длины lw
  • Полная суммарная длина выполненного швамм, см, м

    Используется в зависимости от выбранного режима расчёта.

  • Концы стыкового шва выведены за пределы стыка

    Поле учитывается только для стыкового шва. При «Нет» lw=l−2t; при «Да» lw=l.

    Используется в зависимости от выбранного режима расчёта.

  • Число непрерывных участков углового шва

    Для углового шва из полной суммарной длины вычитается по 10 мм на каждый непрерывный участок.

    Используется в зависимости от выбранного режима расчёта.

  • Расчётная длина шва lw — ручное значениемм, см, м

    Ручной источник будет явно отмечен в результате, истории и отчёте.

    Используется в зависимости от выбранного режима расчёта.

  • Источник характеристик основного металла
  • Класс фасонного проката

    Используется в зависимости от выбранного режима расчёта.

  • Толщина для выбора строки таблицы В.5мм

    Для фасонного проката принимается толщина полки. Значение должно попасть в точный интервал таблицы.

    Используется в зависимости от выбранного режима расчёта.

  • Расчётное сопротивление основного металла RyкПа, МПа, кгс/см²

    Используется в зависимости от выбранного режима расчёта.

  • Расчётное сопротивление основного металла RunкПа, МПа, кгс/см²

    Используется в зависимости от выбранного режима расчёта.

  • Нормативное сопротивление основного металла RynкПа, МПа, кгс/см²

    Используется для проверки области таблицы 38 и специальных ограничений.

    Используется в зависимости от выбранного режима расчёта.

  • Источник сопротивления стыкового соединения

    Используется в зависимости от выбранного режима расчёта.

  • Ручное расчётное сопротивление RwyкПа, МПа, кгс/см²

    Используется только при ручном источнике сопротивлений; в автоматическом режиме значение игнорируется.

    Используется в зависимости от выбранного режима расчёта.

  • Ручное расчётное сопротивление RwsкПа, МПа, кгс/см²

    Используется только при ручном источнике сопротивлений; в автоматическом режиме значение игнорируется.

    Используется в зависимости от выбранного режима расчёта.

  • Источник сопротивлений углового шва

    Используется в зависимости от выбранного режима расчёта.

  • Катет углового шва kfмм, см, м

    Используется в зависимости от выбранного режима расчёта.

  • Тип соединения для минимального катета

    Используется в зависимости от выбранного режима расчёта.

  • Растягивающие напряжения направлены по толщине проката

    При «Да» требуется отдельная проверка риска слоистого разрушения по разделу 13 и п. 14.1.5 СП 16.

    Используется в зависимости от выбранного режима расчёта.

  • Толщина более тонкого элемента tмм, см, м

    Используется в зависимости от выбранного режима расчёта.

  • Толщина более толстого элемента Tмм, см, м

    Используется в зависимости от выбранного режима расчёта.

  • Кромка более тонкого элемента

    Используется в зависимости от выбранного режима расчёта.

  • Источник минимального катета

    Используется в зависимости от выбранного режима расчёта.

  • Минимальный катет по отдельному обоснованиюмм, см, м

    Используется в зависимости от выбранного режима расчёта.

  • Источник коэффициентов βf и βz

    Используется в зависимости от выбранного режима расчёта.

  • Вид сварки и диапазон диаметра проволоки

    Используется в зависимости от выбранного режима расчёта.

  • Положение шва для автоматической сварки d=3–5 мм

    Показываются только положения, имеющие отдельную строку таблицы 39.

    Используется в зависимости от выбранного режима расчёта.

  • Положение шва для сварки d=1,4–2 мм

    Потолочное положение для этой строки таблицы 39 не предлагается.

    Используется в зависимости от выбранного режима расчёта.

  • Положение шва для ручной/механизированной сварки малым диаметром

    Используется в зависимости от выбранного режима расчёта.

  • Ручной коэффициент βf

    Используется в зависимости от выбранного режима расчёта.

  • Ручной коэффициент βz

    Используется в зависимости от выбранного режима расчёта.

  • Сварочный материал по таблице Г.2

    Используется в зависимости от выбранного режима расчёта.

  • Ручное расчётное сопротивление RwfкПа, МПа, кгс/см²

    Используется только при ручном источнике сопротивлений; в автоматическом режиме значение игнорируется.

    Используется в зависимости от выбранного режима расчёта.

  • Ручное расчётное сопротивление RwzкПа, МПа, кгс/см²

    В автоматическом режиме Rwz=0,45Run по таблице 4.

    Используется в зависимости от выбранного режима расчёта.

  • Источник γwf и γwz

    Используется в зависимости от выбранного режима расчёта.

  • Ручной коэффициент γwf

    Используется в зависимости от выбранного режима расчёта.

  • Ручной коэффициент γwz

    Используется в зависимости от выбранного режима расчёта.

  • В группе есть фланговые участки с усилием, приложенным у конца

    Для таких участков проверяется ограничение длины по п. 14.1.7 г). Если усилие действует по всей длине, выберите «Нет».

    Используется в зависимости от выбранного режима расчёта.

  • Максимальная расчётная длина одного флангового участкамм, см, м

    Используется в зависимости от выбранного режима расчёта.

  • Источник коэффициента условий работы γc
  • Ручной коэффициент условий работы γc

    Используется в зависимости от выбранного режима расчёта.

  • Расчётные случаи

    В режиме серии материал, сечение, закрепления и коэффициенты остаются общими. Каждый набор усилий или нагрузок рассчитывается отдельно; итог определяется по максимальному использованию.

  • Готовые случаи центрированной силы

    Множитель применяется ко всем усилиям или нагрузкам строки. Нормативные коэффициенты и сочетания должны быть приняты до ввода; калькулятор не назначает γf и ψ автоматически.

    Используется в зависимости от выбранного режима расчёта.

    • Название
    • Общий множитель

      Пусто — 1,0.

    • Центрированная сила FкН

Калькулятор находится в разработке и тестировании

Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.

Нашли ошибку или неточность?

Сообщите, что исправить или добавить.

Расчет прочности сварных швов

Калькулятор для проверки прочности сварных соединений — стыковых и угловых швов по металлу шва и границе сплавления.

Типы сварных швов

  • Стыковые швы — соединение элементов встык
  • Угловые швы — нахлесточные, тавровые, угловые соединения

Расчет угловых швов

Проверяется:

  • По металлу шва: τ = N / (βf × kf × lw) ≤ Rwf × γc
  • По границе сплавления: τ = N / (βz × kf × lw) ≤ Rwz × γc

Конструктивные требования

  • Минимальный катет шва
  • Максимальный катет шва
  • Длина шва не менее 4kf и 40 мм

Нормы и формулы

СП 16.13330.2017 Стальные конструкции — Редакция от 09.12.2024 с изменениями № 1–6

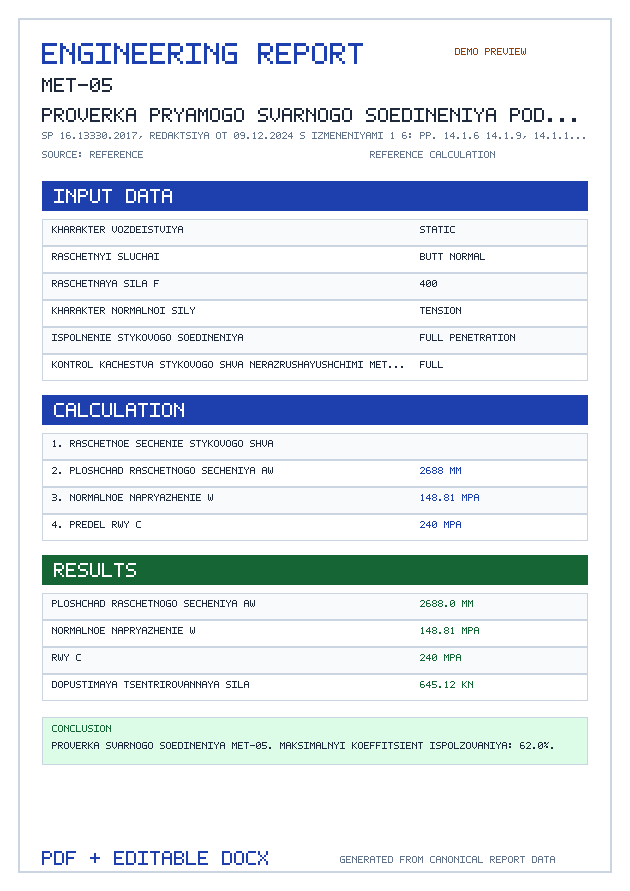

Расчётные формулы и условия

Площадь стыкового шва
Aw=tlwA_{w}=t\cdot l_{w}
Нормативная привязка: СП 16 п. 14.1.14
Напряжение стыкового шва
τ=FAw\tau=\frac{F}{A_{w}}
Нормативная привязка: СП 16 формула (175)
Площадь по металлу углового шва
Af=βfkflwA_{f}=\beta_{f}\cdot k_{f}\cdot l_{w}
Нормативная привязка: СП 16 формула (176)
Площадь по границе сплавления
Az=βzkflwA_{z}=\beta_{z}\cdot k_{f}\cdot l_{w}
Нормативная привязка: СП 16 формула (177)
Проверка металла шва
τwfRwfγwfγc\tau_{wf}\le R_{wf}\gamma_{wf}\gamma_{c}
Нормативная привязка: СП 16 формула (176)
Проверка границы сплавления
τwzRwzγwzγc\tau_{wz}\le R_{wz}\gamma_{wz}\gamma_{c}
Нормативная привязка: СП 16 формула (177)
Допустимая сила
Минимум несущих способностей активных сечений
Нормативная привязка: Алгебраическое преобразование

Нормативные таблицы

СП 16.13330.2017, таблица В.5Расчётные сопротивления фасонного проката

официальный источник ↗

Фрагмент поддерживаемых марок и толщин; лист, трубы и неподдержанные профили не подменяются этой таблицей.

СтальТолщинаRy, МПаRun, МПа
C2454≤t≤20 мм240360
C24520<t≤40 мм230360
C2554≤t≤10 мм250370
C25510<t≤20 мм240360
C25520<t≤40 мм230360
C3454≤t≤10 мм340470
C34510<t≤20 мм320460
C34520<t≤40 мм300450
C3555≤t≤16 мм350480
C35516<t≤40 мм340470
C35540<t≤60 мм330460
C3905≤t≤10 мм380505
C39010<t≤20 мм370480
C39020<t≤40 мм360480
C39040<t≤60 мм350475
C4405≤t≤10 мм430585
C44010<t≤20 мм430565
C44020<t≤40 мм420535
C44040<t≤60 мм410505

Дополнительные нормативные положения

Расчёт также учитывает следующие положения нормативных документов.

  • СП 16.13330.2017п. 14.1.14, формула (175) — стыковой шов под осевой силой
  • СП 16.13330.2017п. 14.1.15 — совместные напряжения стыкового шва
  • СП 16.13330.2017п. 14.1.16, формулы (176)–(177) — угловой шов под силой через центр тяжести
  • СП 16.13330.2017п. 14.1.17–14.1.19 — моменты и совместное действие вне области
  • СП 16.13330.2017п. 14.1.7 — конструктивные требования угловых швов
  • СП 16.13330.2017табл. 4, 38, 39 и приложение Г
