GEO-10 - Подбор ширины подошвы фундамента

Определение требуемой ширины подошвы фундамента исходя из несущей способности грунта и ограничения осадки согласно СП 22.13330.2016

Нормативный документ: СП 22.13330.2016 п. 5.6

Расчёт находится на стадии тестирования

В настоящий момент идёт верификация калькуляторов. Если у вас есть эталонный расчёт или вы нашли ошибку — поделитесь, пожалуйста, на info@eggella.ru. С удовольствием исправлю найденные неточности!

Исходные данные

Вертикальная нагрузка N (II ПС, без γn)*

Нормативная вертикальная нагрузка на уровне обреза фундамента по II группе предельных состояний (расчёт по деформациям ведётся БЕЗ коэффициента надёжности по ответственности γn — он относится к I ПС). Для отдельного фундамента — полная нагрузка, кН. Для ленточного — нагрузка на 1 погонный метр, кН/м. Типично 500–2000 кН (жилые), 1000–5000 кН (промышленные).

Момент в плоскости подошвы M (опц.)

Момент относительно оси, перпендикулярной стороне l (внецентренное загружение). 0 — центрально нагруженный фундамент. При M>0 подбор ведётся дополнительно из условий pmax ≤ 1.2·R и pmin ≥ 0 (отсутствие отрыва подошвы), п. 5.6.7 СП 22.

Форма подошвы*

Форма подошвы фундамента. Квадратная — l = b; прямоугольная — l = η·b (η — соотношение сторон); ленточная — расчёт на 1 погонный метр (l = 1 м, нагрузка N задаётся в кН/м).

Соотношение сторон l/b (η)

Только для прямоугольной подошвы: l = η·b. Типично 1.2–2.0. Для квадратной и ленточной не используется. По умолчанию 1.2.

Глубина заложения d (= d1)*

Глубина подошвы от уровня планировки, м. Принимается как приведённая глубина d1 в формуле 5.7 (для бесподвальных). Также используется для веса фундамента и грунта на обрезах Gф+гр = γmt·d·A.

Глубина подвала db (опц.)

Глубина подвала от уровня планировки до пола подвала, м. 0 — здание без подвала. Входит в слагаемое (Mq−1)·db·γ′II формулы 5.7. Для сооружений шириной свыше 20 м принимается db = 0.

Угол внутреннего трения φII*(°)

Расчётный угол внутреннего трения грунта несущего слоя (под подошвой), град. Определяет коэффициенты Mγ, Mq, Mc по табл. 5.5 СП 22. Пески 28–43°, супеси 21–28°, суглинки 16–24°, глины 10–20°.

Удельное сцепление cII*(кПа)

Расчётное удельное сцепление грунта несущего слоя, кПа. Слагаемое Mc·cII формулы 5.7. Пески 0–6, супеси 4–12, суглинки 12–40, глины 30–90 кПа.

Уд. вес грунта ниже подошвы γII*(кН/м³)

Осреднённый расчётный удельный вес грунта, залегающего ниже подошвы фундамента, кН/м³. Слагаемое Mγ·kz·b·γII формулы 5.7. Ниже УГВ — взвешенный вес γsb.

Осреднённый уд. вес грунта выше подошвы γ'II (опц.)(кН/м³)

Осреднённый удельный вес грунта выше подошвы фундамента, кН/м³ (слагаемые с d1 и db формулы 5.7). Если не задан — принимается равным γII.

Средний уд. вес фундамента и грунта на обрезах γmt(кН/м³)

Осреднённый удельный вес материала фундамента и грунта на его обрезах, кН/м³ (типовое значение 20). Вес Gф+гр = γmt·d·A прибавляется к N при вычислении среднего давления p.

Коэффициент условий работы γc1 (табл. 5.4)

Коэффициент условий работы грунтового основания по табл. 5.4 СП 22 (зависит от типа грунта и показателя текучести IL). Крупнообломочные/пески 1.4; пески пылеватые 1.25; пылевато-глинистые при IL≤0.25 — 1.25, при IL≥0.5 — 1.1. По умолчанию 1.2.

Коэффициент условий работы γc2 (табл. 5.4)

Коэффициент условий работы сооружения во взаимодействии с основанием по табл. 5.4 СП 22 (зависит от жёсткости конструкции и отношения длины к высоте L/H). Для гибких/при L/H≥4 — 1.0…1.1, для жёстких — до 1.4. По умолчанию 1.0.

Коэффициент k (определение φ, c)

Коэффициент k в формуле 5.7 СП 22 (п. 5.6.7): 1.0, если прочностные характеристики φII и cII определены непосредственными испытаниями; 1.1 — если приняты по справочным таблицам.

Минимальная ширина подошвы (старт подбора)

Нижняя граница подбора ширины подошвы, м (конструктивный/технологический минимум). Итерация начинается с этого значения. По умолчанию 0.4 м.

Максимальная ширина (конструктивное ограничение)

Верхняя граница подбора, м. Если условие p ≤ R (и pmax ≤ 1.2·R) не достигается при b ≤ b_max — выдаётся ошибка (требуется свайный фундамент, улучшение основания либо увеличение допустимой ширины). По умолчанию 6 м.

Модуль округления ширины

Шаг унификации (модуль): подобранная минимальная ширина округляется ВВЕРХ до ближайшего кратного модулю. По умолчанию 100 мм.

Доп. коэффициент запаса по давлению kσ (опц.)

Необязательный дополнительный коэффициент запаса при подборе: условие принимается p·kσ ≤ R (kσ ≥ 1). По умолчанию 1.0 (подбор строго по п. 5.6.7). Backward-compat со старым полем «Коэффициент запаса».

Результаты расчета

Введите данные и нажмите "Рассчитать"

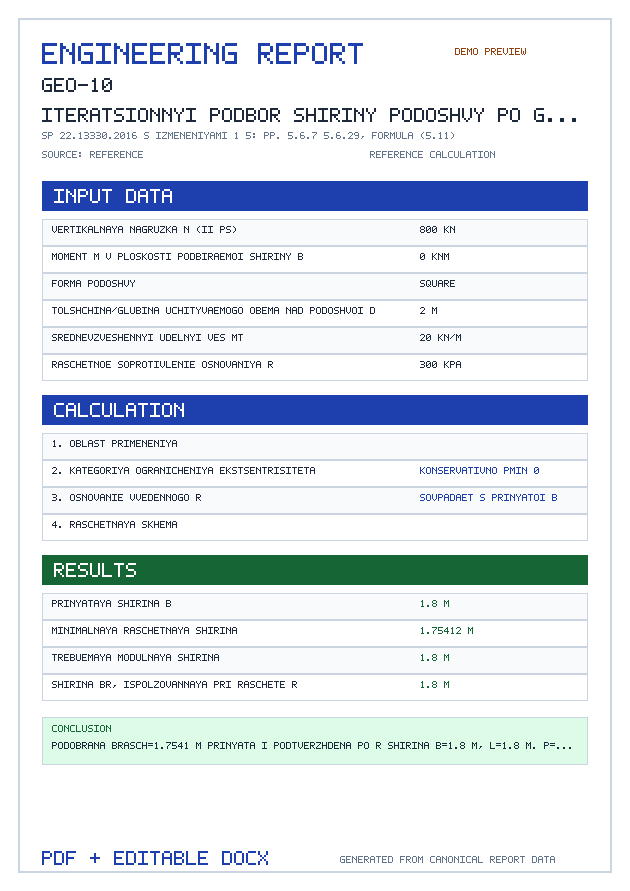

Пример экспорта в версии Pro

Демонстрация формата экспорта со значениями по умолчанию

Оформите PRO подписку для экспорта в PDF и DOCX

Хотите больше возможностей?

С PRO подпиской за 100₽/мес вы получите историю расчетов и экспорт в PDF/DOCX. Поддерживая проект, вы помогаете нам выделять больше времени на развитие сервиса.

Попробовать PRO

Подписка не включает контроль правильности расчётов. Окончательное решение всегда за вами — обязательно проконсультируйтесь со специалистом.

Внимание! Данный калькулятор является вспомогательным инструментом для предварительных расчетов. Результаты расчета могут содержать погрешности и должны быть обязательно проверены квалифицированным специалистом. Разработчик не несет ответственности за последствия использования результатов расчета в проектной документации.

Подбор размеров фундамента

Калькулятор для определения требуемых размеров подошвы фундамента исходя из условий несущей способности грунта и допустимых деформаций.

Методика подбора

Размеры фундамента подбираются итерационно:

Предварительно по ориентировочному давлению
Уточнение по расчетному сопротивлению грунта
Проверка по осадке

Критерии подбора

Среднее давление ≤ расчетного сопротивления
Осадка ≤ предельной осадки
Крен ≤ предельного крена
