Таблица 10.1
20/25/30/40/70 мм выбираются только по физическим условиям
Нормативная привязка: СП 63 п. 10.3.2, таблица 10.1

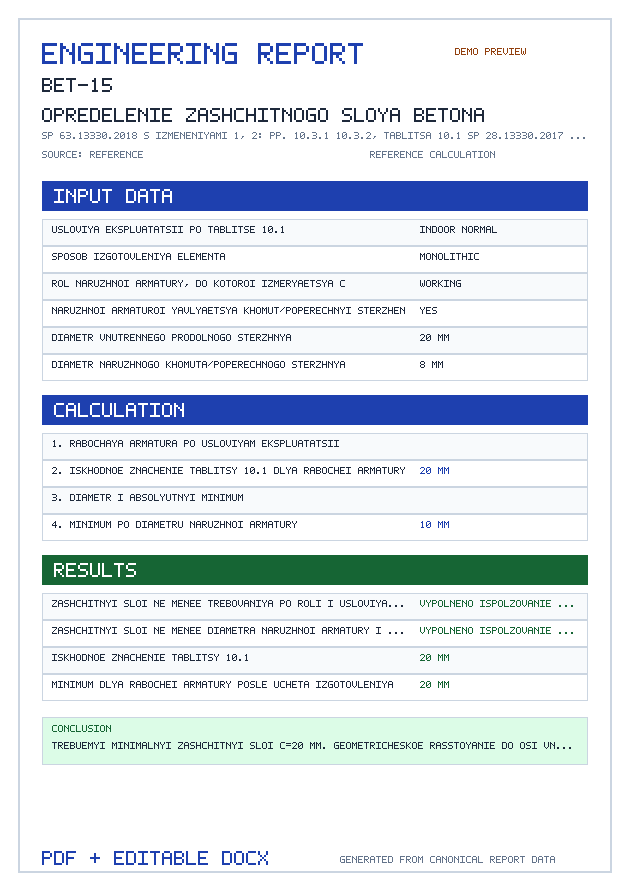

BET-15 - Определение защитного слоя бетона
Определение минимального защитного слоя бетона для арматуры
Нормативный документ: СП 63.13330.2018 изм.2 п.10.3
Какие данные нужны для расчёта
Ниже перечислены исходные данные, которые использует этот калькулятор. Часть полей может появляться только для выбранного режима расчёта.
- Условия эксплуатации по таблице 10.1
Выберите физические условия эксплуатации по таблице 10.1 СП 63. Агрессивность, огнестойкость и специальные проектные требования не заменяют эту строку; при необходимости их минимальный слой вводится отдельно.
- Способ изготовления элемента
Для обычных сборных элементов значение рабочей арматуры таблицы 10.1 уменьшают на 5 мм. Для сборного фундамента без бетонной подготовки применяется специальное значение 35 мм.
- Роль наружной арматуры, до которой измеряется c
Для конструктивной арматуры требование к рабочей арматуре уменьшают на 5 мм. Условия c≥d наружной арматуры и c≥10 мм действуют во всех случаях.
- Наружной арматурой является хомут/поперечный стержень
Определяет диаметр ближайшей к поверхности арматуры для условия c≥d и геометрическую привязку оси внутреннего продольного стержня.
- Диаметр внутреннего продольного стержня — мм, см, м
Если наружного хомута нет, это также диаметр ближайшей к поверхности арматуры. Используется для расстояния до оси продольного стержня.
- Диаметр наружного хомута/поперечного стержня — мм, см, м
При наличии хомута защитный слой измеряется до его наружной поверхности; именно dпопереч участвует в условии c≥d. Поле обязательно только при наличии наружного хомута.
Используется в зависимости от выбранного режима расчёта.
- Есть дополнительный минимум по коррозии, огнестойкости или проекту
Если к конкретной конструкции применяется более строгий минимум по коррозии, огнестойкости или проектному требованию, укажите его источник и числовое значение ниже.
- Источник дополнительного минимума
Укажите источник уже определённого дополнительного минимального слоя.
Используется в зависимости от выбранного режима расчёта.
- Дополнительный минимальный защитный слой cдоп — мм, см, м
Введите уже определённое минимальное значение по выбранному внешнему основанию. BET-15 не рассчитывает СП 28 или огнестойкость и не применяет к cдоп уменьшения на 5 мм.
Используется в зависимости от выбранного режима расчёта.
- Фактически принятый защитный слой cфакт (необязательно) — мм, см, м
Расстояние от поверхности бетона до наружной поверхности ближайшей арматуры. При заполнении проверяется cфакт≥cтреб. Невыполненная проверка остаётся расчётным результатом и может быть включена в отчёт.
Калькулятор находится в разработке и тестировании
Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.
Нашли ошибку или неточность?
Сообщите, что исправить или добавить.
Минимальный защитный слой до ближайшей арматуры
BET-15 определяет расстояние от поверхности бетона до наружной поверхности ближайшей ненапрягаемой арматуры. Если снаружи расположен хомут, условие по диаметру и геометрическая привязка считаются до хомута, а расстояние до оси внутреннего продольного стержня включает его диаметр.
Что учитывается
- физическая строка таблицы 10.1 СП 63: 20, 25, 30, 40 или 70 мм;
- специальное значение 35 мм для сборного фундамента без бетонной подготовки;
- уменьшение на 5 мм для обычного сборного элемента;
- уменьшение на 5 мм для конструктивной арматуры;
- обязательные условия c≥d наружной арматуры и c≥10 мм;
- готовый подтверждённый минимум по СП 28, огнестойкости или проекту;
- проверка фактически принятого слоя и расстояние до оси продольного стержня.
Ограничения области применения
Калькулятор не выбирает защитный слой по одной словесной степени агрессивности и не выполняет расчёт огнестойкости. Эти требования должны быть определены отдельно и введены как подтверждённый cдоп. BET-15 не применяется к предварительно напряжённой арматуре. Справочное округление вверх до 5 мм не заменяет назначение номинального слоя с учётом производственных допусков.
Нормы и формулы
СП 63.13330.2018 Бетонные и железобетонные конструкции. Основные положения — с изменениями №1 и №2
СП 28.13330.2017 Защита строительных конструкций от коррозии — действующая редакция
Расчётные формулы и условия
Проверка принятого слоя
Нормативная привязка: СП 63 п. 10.3.2
Сборный обычный элемент
Рабочее значение обычной строки уменьшается на 5 мм
Нормативная привязка: СП 63 п. 10.3.2
Сборный фундамент без подготовки
Применяется специальное значение 35 мм, а не 70−5
Нормативная привязка: СП 63 п. 10.3.2, указание после таблицы 10.1
Конструктивная арматура
Требование к рабочей арматуре уменьшается на 5 мм
Нормативная привязка: СП 63 п. 10.3.2
Диаметр и 10 мм
Нормативная привязка: СП 63 п. 10.3.2
Дополнительный минимум
Готовое cдоп входит через max без уменьшений
Нормативная привязка: СП 63 п. 10.3.2; СП 28/огнестойкость
Итоговый слой
Нормативная привязка: СП 63 п. 10.3.2
Привязка без хомута
Нормативная привязка: Геометрия по определению защитного слоя
Привязка с хомутом
Нормативная привязка: Геометрия по определению защитного слоя
Дополнительные нормативные положения
Расчёт также учитывает следующие положения нормативных документов.
- СП 28.13330.2017 — п. 5.4.21
- СП 28.13330.2017 — таблицы Ж.3–Ж.5 и Г.1 по применимости
- СП 63.13330.2018 — пп. 10.3.1–10.3.4
- СП 63.13330.2018 — таблица 10.1
