BET-01 - Проверка прочности изгибаемого железобетонного элемента
Расчет прочности изгибаемого железобетонного элемента согласно СП 63.13330.2018
Нормативный документ: СП 63.13330.2018 пп.8.1.8-8.1.13
ИИ-помощник
Помощь с расчётом или свой вопрос.
Исходные данные
Введённые поля сохраняются на этом устройстве.
Пресет не подтверждает специальные нормативные условия. Обязательные подтверждения необходимо выбрать вручную.
Результаты расчета
Инженерный отчёт
Скачайте результаты расчёта в PDF или DOCX. В отчёт входят исходные данные, результаты, предупреждения и примечания.
Бесплатно: 5 скачиваний в календарный месяц без регистрации.
Сначала заполните исходные данные и выполните расчёт.

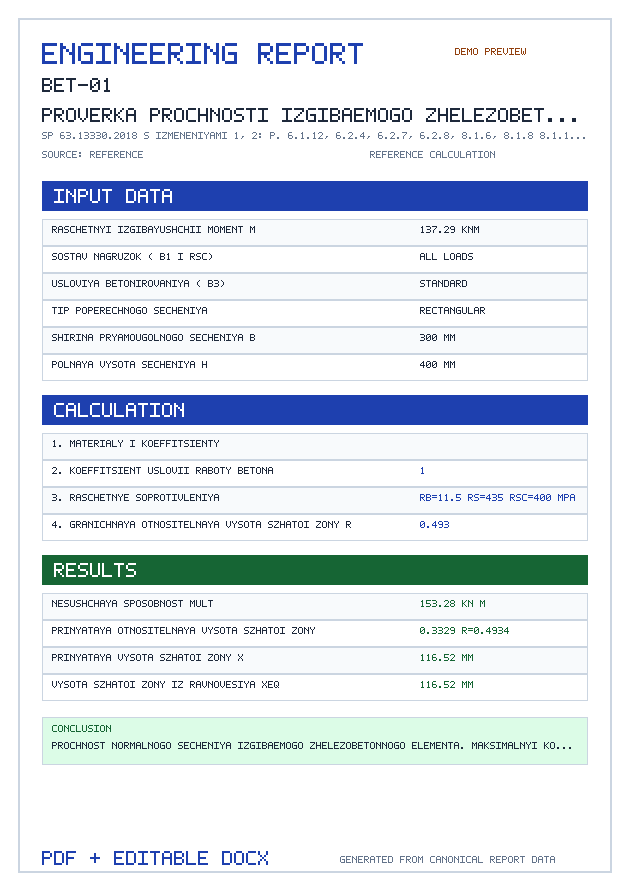

Пример инженерного отчёта
Посмотрите, как выглядит готовый отчёт перед скачиванием.
PDF удобно сохранить или отправить, а DOCX можно отредактировать при необходимости.
Платный пакет не включает контроль правильности расчётов. Окончательное решение всегда за вами — обязательно проконсультируйтесь со специалистом.
Важно. Калькулятор предназначен только для справочной предварительной оценки, может содержать ошибки и не является проектным расчётом, проектной документацией, экспертизой или заключением. Исходные данные и результат до применения должен проверить квалифицированный специалист соответствующей области. Пользователь самостоятельно отвечает за введённые данные и принятые решения. Ответственность разработчика ограничивается в пределах, допускаемых законодательством РФ.
Какие данные нужны для расчёта
Ниже перечислены исходные данные, которые использует этот калькулятор. Часть полей может появляться только для выбранного режима расчёта.
- Расчётный изгибающий момент M — кН·м, тс·м
Положительный расчётный момент для показанной сжатой грани. При смене знака или сжатой грани задайте соответствующую расчётную схему и расположение арматуры.
- Состав нагрузок (γb1 и Rsc)
Выбор одновременно задаёт γb1 для бетона и нормативную ветвь Rsc по СП 63 п. 6.1.12 и 6.2.8.
- Условия бетонирования (γb3)
Коэффициент условий работы бетона по СП 63 п. 6.1.12.
- Тип поперечного сечения
Поддерживается прямоугольное сечение либо тавр с полкой у сжатой грани.
- Ширина прямоугольного сечения b — мм, см, м
Размер, перпендикулярный плоскости действия момента.
Используется в зависимости от выбранного режима расчёта.
- Источник эффективной ширины сжатой полки b′f
Помощник ограничивает каждый свес отдельно; полная ширина полки автоматически не принимается.
Используется в зависимости от выбранного режима расчёта.
- Расчётный пролёт элемента для ограничения свеса — мм, см, м
Используется в зависимости от выбранного режима расчёта.
- Поперечные рёбра и соотношение расстояний между ними
При h′f≥0,1h для свеса между рёбрами всё равно действует ограничение половиной расстояния в свету.
Используется в зависимости от выбранного режима расчёта.
- Тип свеса полки слева от ребра
Используется в зависимости от выбранного режима расчёта.
- Расстояние в свету до соседнего продольного ребра слева — мм, см, м
Используется в зависимости от выбранного режима расчёта.
- Тип свеса полки справа от ребра
Используется в зависимости от выбранного режима расчёта.
- Расстояние в свету до соседнего продольного ребра справа — мм, см, м
Используется в зависимости от выбранного режима расчёта.
- Эффективная ширина сжатой полки b′f (ручной ввод) — мм, см, м
Введите эффективную ширину полки после проверки ограничений п. 8.1.11. Не принимайте полную ширину плиты автоматически.
Используется в зависимости от выбранного режима расчёта.
- Толщина сжатой полки h′f — мм, см, м
Толщина верхней сжатой полки таврового сечения.
Используется в зависимости от выбранного режима расчёта.
- Ширина ребра bw — мм, см, м
Ширина стенки или ребра таврового сечения.
Используется в зависимости от выбранного режима расчёта.
- Полная высота сечения h — мм, см, м
Полная высота сечения в плоскости действия момента.
- Расстояние до центра растянутой арматуры a — мм, см, м
Расстояние от растянутой грани до центра первого ряда. Это не чистый защитный слой до поверхности стержня.
- Расстояние до центра сжатой арматуры a′ — мм, см, м
Обязательно при наличии сжатой арматуры. Автоматическая подстановка a′=a не выполняется.
Используется в зависимости от выбранного режима расчёта.
- Количество рядов растянутой арматуры
Для двух или трёх рядов задавайте арматуру диаметром и количеством. Общая площадь As допускается только для одного ряда.
- Способ задания растянутой арматуры
В режиме стержней площадь и центр тяжести рассчитываются по каждому ряду.
- Площадь растянутой арматуры As — мм², см², м²
Площадь растянутой арматуры одного ряда с центром на расстоянии a.
Используется в зависимости от выбранного режима расчёта.
- Диаметр стержней первого ряда
Первый ряд — ближайший к растянутой грани.
Используется в зависимости от выбранного режима расчёта.
- Количество стержней первого ряда
Только целое количество стержней 1–50.
Используется в зависимости от выбранного режима расчёта.
- Диаметр стержней второго ряда
Используется только при задании арматуры стержнями.
Используется в зависимости от выбранного режима расчёта.
- Количество стержней второго ряда
Только целое количество стержней 1–50.
Используется в зависимости от выбранного режима расчёта.
- Расстояние между осями рядов s₁₂ — мм, см, м
Вертикальное расстояние между осями первого и второго рядов.
Используется в зависимости от выбранного режима расчёта.
- Диаметр стержней третьего ряда
Используется только при задании арматуры стержнями.
Используется в зависимости от выбранного режима расчёта.
- Количество стержней третьего ряда
Только целое количество стержней 1–50.
Используется в зависимости от выбранного режима расчёта.
- Расстояние между осями рядов s₂₃ — мм, см, м
Вертикальное расстояние между осями второго и третьего рядов.
Используется в зависимости от выбранного режима расчёта.
- Сжатая арматура A′s
При наличии A′s обязательно задайте также расстояние a′.
- Площадь сжатой арматуры A′s — мм², см², м²
Площадь сжатой арматуры в режиме задания площадью.
Используется в зависимости от выбранного режима расчёта.
- Диаметр сжатой арматуры
Диаметр стержней у сжатой грани.
Используется в зависимости от выбранного режима расчёта.
- Количество стержней сжатой арматуры
Только целое количество стержней 1–50.
Используется в зависимости от выбранного режима расчёта.
- Класс тяжёлого бетона
Табличный класс B10–B50 по СП 63. Пользовательские Rb и ξR в BET-01 не поддерживаются.
- Legacy custom Rb — не используется — МПа
Скрытый идентификатор прежней формы. Payload с custom-бетоном блокируется без расчёта.
Используется в зависимости от выбранного режима расчёта.
- Legacy custom ξR — не используется
Скрытый идентификатор прежней формы. ξR определяется по классу арматуры и нормативным деформациям.
Используется в зависимости от выбранного режима расчёта.
- Класс ненапрягаемой арматуры
Rs, Rsc и Es берутся из единого нормативного справочника СП 63.
Калькулятор находится в разработке и тестировании
Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.
Нашли ошибку или неточность?
Сообщите, что исправить или добавить.
Расчет прочности железобетонных балок и плит
Данный онлайн калькулятор позволяет выполнить проверку прочности изгибаемых железобетонных элементов — балок, плит перекрытия, ригелей и других конструкций, работающих на изгиб.
Область применения
Калькулятор применяется для расчета:
- Железобетонных балок прямоугольного и таврового сечения
- Монолитных и сборных плит перекрытия
- Ригелей рамных каркасов
- Перемычек над проемами
Методика расчета
Расчет выполняется по методу предельных состояний первой группы согласно СП 63.13330.2018 "Бетонные и железобетонные конструкции" (пункты 8.1.8-8.1.13).
Результаты расчета
По результатам расчета вы получите:
- Коэффициент использования несущей способности
- Относительную высоту сжатой зоны бетона
- Вывод о прочности конструкции
Нормы и формулы
СП 63.13330.2018 Бетонные и железобетонные конструкции. Основные положения — Действующая редакция с изменениями № 1 и № 2
Относительная деформация растянутой арматуры
СП 63.13330.2018, п. 8.1.6, формула (8.2)Условие прочности нормального сечения
СП 63.13330.2018, п. 8.1.8, формула (8.3)Условие положения границы сжатой зоны
СП 63.13330.2018, п. 8.1.10, формула (8.6)Предельный момент при симметричном армировании
СП 63.13330.2018, п. 8.1.13, формула (8.9)Предельный момент прямоугольного сечения
СП 63.13330.2018, п. 8.1.9, формула (8.4)Высота сжатой зоны прямоугольного сечения
СП 63.13330.2018, п. 8.1.9, формула (8.5)Предельный момент таврового сечения
СП 63.13330.2018, п. 8.1.10, формула (8.7)Высота сжатой зоны таврового сечения
СП 63.13330.2018, п. 8.1.10, формула (8.8)Расчётные формулы и условия
Нормативные таблицы
СП 63.13330.2018, таблица 6.14 — Расчётные сопротивления ненапрягаемой арматуры
официальный источник ↗Фрагмент только классов из СП 63; специальные классы из отдельных СТО сюда не включены.
| Класс | Rs, МПа | Rsc, МПа | Rsw, МПа |
|---|---|---|---|
| A240 | 210 | 210 | 170 |
| A400 | 340 | 340 | 280 |
| A500 | 435 | 435 | 300 |
| A600 | 520 | 470 | 300 |
| A800 | 695 | 500 | 300 |
| A1000 | 870 | 500 | 300 |
| B500 | 415 | 415 | 300 |
| Вр500 | 415 | 360 | 300 |
СП 63.13330.2018, таблица 6.8 — Расчётные сопротивления тяжёлого бетона Rb и Rbt
официальный источник ↗Фрагмент по классам тяжёлого бетона, которые заведены в общем справочнике расчётных ядер.
| Характеристика | B10 | B12.5 | B15 | B20 | B25 | B30 | B35 | B40 | B45 | B50 |
|---|---|---|---|---|---|---|---|---|---|---|
| Rb, МПа | 6 | 7,5 | 8,5 | 11,5 | 14,5 | 17 | 19,5 | 22 | 25 | 27,5 |
| Rbt, МПа | 0,56 | 0,66 | 0,75 | 0,9 | 1,05 | 1,15 | 1,3 | 1,4 | 1,5 | 1,6 |
Показаны исходные табличные значения. Коэффициенты условий работы применяются в расчётном ядре отдельно.
Дополнительные нормативные положения
Расчёт также учитывает следующие положения нормативных документов.
- СП 63.13330.2018 — п. 6.1.12
- СП 63.13330.2018 — п. 6.2.8
- СП 63.13330.2018 — п. 8.1.6
- СП 63.13330.2018 — пп. 8.1.8–8.1.13
- СП 63.13330.2018 — формулы (8.1)–(8.9)
Обозначения сечения
Обозначения на схеме соответствуют СП 63.13330.2018.
