GEO-08 - Осадка большого регулярного свайного поля

Полная осадка большого регулярного прямоугольного поля более чем из 25 вертикальных свай с одинаковой отметкой концов при центрированной вертикальной нагрузке II ПС. Осадка условного фундамента определяется послойным суммированием с интерполяцией таблицы 5.8, учётом E/Ee, отрывки котлована, Hmin и слабых слоёв; Δsp и Δsc вводятся по отдельным подтверждённым расчётам. Нерегулярные поля, наклонные сваи, моменты, горизонтальные силы, крен, консолидация, нелинейность, сейсмика и соседние фундаменты не подменяются упрощённой формулой.

Нормативный документ: СП 24.13330.2021 с Изменением №1: п. 7.4.1, 7.4.8–7.4.11, формула (7.45); СП 22.13330.2016 с Изменениями №1–5: п. 5.6.31–5.6.41, формулы (5.16), (5.19), таблица 5.8, приложение Г

ИИ-помощник

Помощь с расчётом или свой вопрос.

Исходные данные

Введённые поля сохраняются на этом устройстве.

Популярные исходные данные

Пресет не подтверждает специальные нормативные условия. Обязательные подтверждения необходимо выбрать вручную.

Тип свайного поля*

Что указать: Тип свайного поля

Расчёт предназначен для прямоугольного регулярного поля вертикальных висячих свай с одинаковой отметкой концов. Для малой группы, нерегулярной схемы или наклонных свай требуется соответствующая нормативная модель. Выберите вариант, соответствующий исходным данным: Большое регулярное поле вертикальных свай (n>25); Одиночная свая или малая группа n≤25 — нужна методика 7.4.2–7.4.5; Нерегулярное поле, наклонные сваи или иная схема — требуется отдельная модель.

Проверить забивную сваю по несущей способности Проверить круглую буровую сваю по несущей способности

Полная нагрузка II ПС, приложенная к свайном фундаменту N*

Что указать: Полная нагрузка II ПС, приложенная к свайном фундаменту N

Суммарная нормативная вертикальная нагрузка на свайный фундамент. Вес грунта внутри условного фундамента в деформирующее давление не добавляется. Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 1 до 2000000.

Суммарная нормативная вертикальная нагрузка на свайный фундамент. Вес грунта внутри условного фундамента в деформирующее давление не добавляется.

Диаметр или сторона сваи d*

Что указать: Диаметр или сторона сваи d

Используется в границе условного фундамента e=min(0,5s;1,5d). Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 0.15 до 3.

Используется в границе условного фундамента e=min(0,5s;1,5d).

Число рядов свай по направлению B*

Что указать: Число рядов свай по направлению B

Только целое число. Произведение nB·nL должно быть больше 25. Допустимый диапазон: от 2 до 100.

Только целое число. Произведение nB·nL должно быть больше 25.

Число рядов свай по направлению L*

Что указать: Число рядов свай по направлению L

Только целое число. Произведение nB·nL должно быть больше 25. Допустимый диапазон: от 2 до 100.

Только целое число. Произведение nB·nL должно быть больше 25.

Осевой шаг свай по B, sB*

Что указать: Осевой шаг свай по B, sB

Боковая граница отстоит от крайней оси на min(0,5sB;1,5d). Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 0.2 до 20.

Боковая граница отстоит от крайней оси на min(0,5sB;1,5d).

Осевой шаг свай по L, sL*

Что указать: Осевой шаг свай по L, sL

Боковая граница отстоит от крайней оси на min(0,5sL;1,5d). Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 0.2 до 20.

Боковая граница отстоит от крайней оси на min(0,5sL;1,5d).

Глубина уровня нижних концов свай*

Что указать: Глубина уровня нижних концов свай

Используется как отметка расчётной подошвы и выводится в отчёте. Профиль ИГЭ ниже задаётся от этой отметки, а σzg,0 вводится отдельно. Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 1 до 100.

Используется как отметка расчётной подошвы и выводится в отчёте. Профиль ИГЭ ниже задаётся от этой отметки, а σzg,0 вводится отдельно.

Природное вертикальное напряжение на уровне концов свай σzg,0*

Что указать: Природное вертикальное напряжение на уровне концов свай σzg,0

Природное напряжение до отрывки котлована на уровне подошвы условного фундамента. Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 1 до 5000.

Природное напряжение до отрывки котлована на уровне подошвы условного фундамента.

Учёт отрывки котлована*

Что указать: Учёт отрывки котлована

Режим «нет» допустим только при фактическом отсутствии снятия грунта. Калькулятор не применяет молча разрешение п. 5.6.34 об исключении второго слагаемого. Выберите вариант, соответствующий исходным данным: Котлована/срезки нет: разгрузка qexc=0; Разгрузка учитывается по qexc и размерам котлована.

Режим «нет» допустим только при фактическом отсутствии снятия грунта. Калькулятор не применяет молча разрешение п. 5.6.34 об исключении второго слагаемого.

Расчётное сопротивление под условной подошвой R*

Что указать: Расчётное сопротивление под условной подошвой R

Введите R, определённое применимым расчётом основания. GEO-08 только проверяет условие p≤R и не подбирает R. Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 1 до 5000.

Введите R, определённое применимым расчётом основания. GEO-08 только проверяет условие p≤R и не подбирает R.

Рассчитать сопротивление основания R

Дополнительные составляющие осадки по формуле (7.45)*

Что указать: Дополнительные составляющие осадки по формуле (7.45)

GEO-08 вычисляет sef. Продавливание Δsp и сжатие стволов Δsc должны быть получены отдельно по СП 24 п. 7.4.10–7.4.11. Выберите вариант, соответствующий исходным данным: Не определены — полную осадку выдавать нельзя; Δsp и Δsc получены отдельными расчётами и вводятся ниже.

GEO-08 вычисляет sef. Продавливание Δsp и сжатие стволов Δsc должны быть получены отдельно по СП 24 п. 7.4.10–7.4.11.

Источник предельной осадки su*

Как используется нормативная таблица

Калькулятор хранит значения таблицы внутри проекта, выбирает строку и столбец по исходным данным и показывает принятое значение в блоке «Что калькулятор принял для расчёта». Самостоятельный поиск обычного табличного значения в СП не требуется.

По п. 5.6.50 таблицу Г.1 применяют только когда su не установлено заданием и конструкции не рассчитаны на усилия от взаимодействия с основанием.

Сравнить с осадкой отдельного фундамента по послойному суммированию

ИГЭ ниже уровня концов свай*

Что указать: ИГЭ ниже уровня концов свай

Профиль начинается от уровня концов свай и должен полностью перекрывать Hmin и фактическую Hc. E и Ee задаются отдельно; γeff формирует прирост σzg ниже подошвы.

Результаты расчета

Предварительная расчётная схема

Введите данные и нажмите "Рассчитать"

Инженерный отчёт

Скачайте результаты расчёта в PDF или DOCX. В отчёт входят исходные данные, результаты, предупреждения и примечания.

Бесплатно: 5 скачиваний в календарный месяц без регистрации.

БЕСПЛАТНО · 5/МЕС

Сначала заполните исходные данные и выполните расчёт.

ПРИМЕР ОТЧЁТА

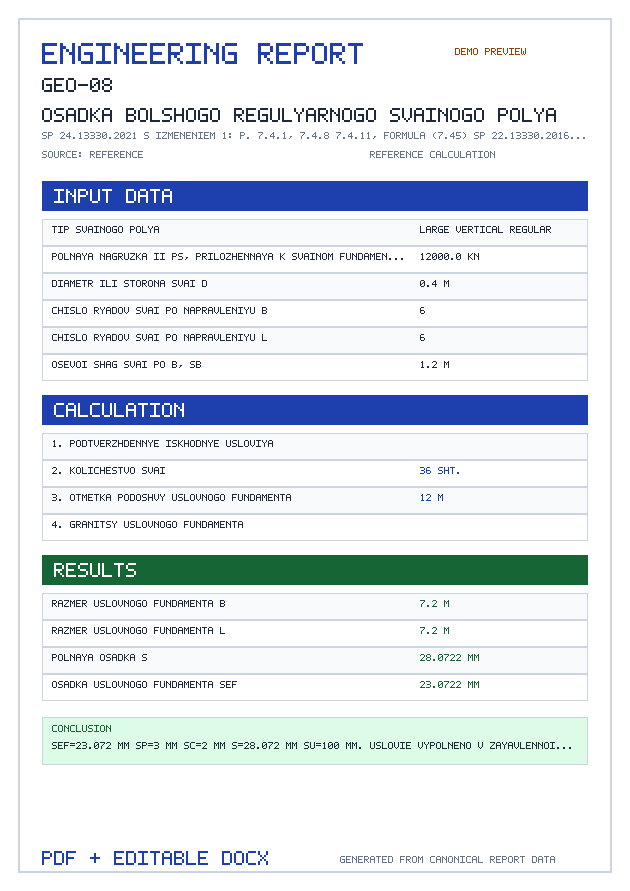

Пример инженерного отчёта

Посмотрите, как выглядит готовый отчёт перед скачиванием.

PDF удобно сохранить или отправить, а DOCX можно отредактировать при необходимости.

Пакеты ПРО и ПРО+

ПРО — 299 ₽50 ИИ-запросов · 30 дней

ПРО+ — 599 ₽120 ИИ-запросов · 30 дней

В обоих пакетах: сохранение истории расчётов и ИИ-диалогов, отчёты PDF/DOCX и работа без рекламы. Оплата разовая, без автопродления и автоматических списаний.

Посмотреть пакеты

Платный пакет не включает контроль правильности расчётов. Окончательное решение всегда за вами — обязательно проконсультируйтесь со специалистом.

Важно. Калькулятор предназначен только для справочной предварительной оценки, может содержать ошибки и не является проектным расчётом, проектной документацией, экспертизой или заключением. Исходные данные и результат до применения должен проверить квалифицированный специалист соответствующей области. Пользователь самостоятельно отвечает за введённые данные и принятые решения. Ответственность разработчика ограничивается в пределах, допускаемых законодательством РФ.

Какие данные нужны для расчёта

Ниже перечислены исходные данные, которые использует этот калькулятор. Часть полей может появляться только для выбранного режима расчёта.

Тип свайного поля
Расчёт предназначен для прямоугольного регулярного поля вертикальных висячих свай с одинаковой отметкой концов. Для малой группы, нерегулярной схемы или наклонных свай требуется соответствующая нормативная модель.
Полная нагрузка II ПС, приложенная к свайном фундаменту N — кН, тс
Суммарная нормативная вертикальная нагрузка на свайный фундамент. Вес грунта внутри условного фундамента в деформирующее давление не добавляется.
Диаметр или сторона сваи d — мм, см, м
Используется в границе условного фундамента e=min(0,5s;1,5d).
Число рядов свай по направлению B
Только целое число. Произведение nB·nL должно быть больше 25.
Число рядов свай по направлению L
Только целое число. Произведение nB·nL должно быть больше 25.
Осевой шаг свай по B, sB — мм, см, м
Боковая граница отстоит от крайней оси на min(0,5sB;1,5d).
Осевой шаг свай по L, sL — мм, см, м
Боковая граница отстоит от крайней оси на min(0,5sL;1,5d).
Глубина уровня нижних концов свай — мм, см, м
Используется как отметка расчётной подошвы и выводится в отчёте. Профиль ИГЭ ниже задаётся от этой отметки, а σzg,0 вводится отдельно.
Природное вертикальное напряжение на уровне концов свай σzg,0 — кПа, МПа, кгс/см²
Природное напряжение до отрывки котлована на уровне подошвы условного фундамента.
Учёт отрывки котлована
Режим «нет» допустим только при фактическом отсутствии снятия грунта. Калькулятор не применяет молча разрешение п. 5.6.34 об исключении второго слагаемого.
Разгрузка от экскавации котлована qexc — кПа, МПа, кгс/см²
Напряжение от веса грунта, выбранного при отрывке котлована; qexc≤σzg,0.
Используется в зависимости от выбранного режима расчёта.
Ширина разгруженной области котлована Bк — мм, см, м
Размер области, используемый для α разгрузки по таблице 5.8.
Используется в зависимости от выбранного режима расчёта.
Длина разгруженной области котлована Lк — мм, см, м
Должно выполняться Lк≥Bк; размеры не переставляются автоматически.
Используется в зависимости от выбранного режима расчёта.
Расчётное сопротивление под условной подошвой R — кПа, МПа, кгс/см²
Введите R, определённое применимым расчётом основания. GEO-08 только проверяет условие p≤R и не подбирает R.
Дополнительные составляющие осадки по формуле (7.45)
GEO-08 вычисляет sef. Продавливание Δsp и сжатие стволов Δsc должны быть получены отдельно по СП 24 п. 7.4.10–7.4.11.
Дополнительная осадка продавливания Δsp — мм
Введите результат отдельного применимого расчёта.
Используется в зависимости от выбранного режима расчёта.
Дополнительная осадка от сжатия стволов Δsc — мм
Введите результат отдельного расчёта деформации материала свай.
Используется в зависимости от выбранного режима расчёта.
Источник предельной осадки su
По п. 5.6.50 таблицу Г.1 применяют только когда su не установлено заданием и конструкции не рассчитаны на усилия от взаимодействия с основанием.
Тип сооружения по таблице Г.1 СП 22
В список включены только строки с числовой максимальной или средней осадкой. Строки с прочерком требуют ручного значения и проверки других предельных деформаций.
Используется в зависимости от выбранного режима расчёта.
Предельная осадка su (ручной ввод) — мм
Введите значение из задания на проектирование либо расчёта сооружения во взаимодействии с основанием.
Используется в зависимости от выбранного режима расчёта.
ИГЭ ниже уровня концов свай
Профиль начинается от уровня концов свай и должен полностью перекрывать Hmin и фактическую Hc. E и Ee задаются отдельно; γeff формирует прирост σzg ниже подошвы.
- Мощность слоя h — мм, см, м
- Модуль первичного нагружения E — кПа, МПа, кгс/см²
- Модуль вторичного нагружения Ee — кПа, МПа, кгс/см²
- Расчётный эффективный удельный вес γeff — кН/м³
  Должен учитывать положение УГВ; применяется только ниже уровня концов свай.

Калькулятор находится в разработке и тестировании

Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.

Нашли ошибку или неточность?

Сообщите, что исправить или добавить.

Осадка большого регулярного свайного поля

GEO-08 предназначен для большого регулярного прямоугольного поля более чем из 25 вертикальных свай с одинаковой отметкой концов при центрированной вертикальной нагрузке второй группы предельных состояний.

Калькулятор формирует границы условного фундамента по поддержанной модели, рассчитывает его осадку послойным суммированием и складывает её с отдельно полученными составляющими продавливания свай и сжатия стволов, если они заданы.

Что не входит в расчёт

Нерегулярное свайное поле, наклонные сваи, моменты и горизонтальные силы, крен и разность осадок, консолидация, нелинейная работа основания, сейсмика и влияние соседних фундаментов требуют отдельных моделей. GEO-08 не должен использоваться как универсальный расчёт любого свайного фундамента.

Нормы и формулы

СП 24.13330.2021 Свайные фундаменты — Действующая редакция с Изменением №1

СП 22.13330.2016 Основания зданий и сооружений — Действующая редакция с Изменениями №1–5

СП 24.13330.2021 — Росстандарт ↗СП 22.13330.2016 — Росстандарт ↗

Расчётные формулы и условия

Рассеивание напряжений

\xi\le 12 \text{без} \text{экстраполяции}

Нормативная привязка: СП 22 таблица 5.8

Границы условного фундамента

e=\min(0{,}5s

Нормативная привязка: СП 24 п. 7.4.9

Проверка предельной осадки

s>su является валидным отрицательным инженерным результатом

Нормативная привязка: СП 22 приложение Г

Сжимаемая толща

Корень 0,5/0,2 находится бисекцией внутри табличных интервалов

Нормативная привязка: СП 22 п. 5.6.41

Ветвь p>σzg,0

Отдельно сохраняются первичная и повторная составляющие

Нормативная привязка: СП 22 формула (5.16)

Ветвь p≤σzg,0

p\le \sigma_{zg,0}

Нормативная привязка: СП 22 формула (5.19)

Давление от нагрузки

p=\frac{N}{A} \text{без} \text{веса} \text{грунта}

Нормативная привязка: СП 24 п. 7.4.9

Полная осадка

s=s_{ef}+\Delta s_{p}+\Delta s_{c}

Нормативная привязка: СП 24 формула (7.45)

Нормативные таблицы

СП 22.13330.2016, таблица 5.8 — Коэффициент рассеивания напряжений α

официальный источник ↗

Фрагмент табличных узлов для прямоугольного/ленточного фундамента. Ядро использует полный массив ξ=0…12 и η=1…10.

ξ=2z/b	η=1,0	η=2,4	η=5,0	η≥10
0	1	1	1	1
0,8	0,8	0,876	0,881	0,881
2	0,336	0,505	0,545	0,55
4	0,108	0,214	0,285	0,306
8	0,029	0,066	0,113	0,158
12	0,013	0,031	0,058	0,106

Дополнительные нормативные положения

Расчёт также учитывает следующие положения нормативных документов.

СП 22.13330.2016 — 5.6.31–5.6.41 — послойное суммирование и граница сжимаемой толщи
СП 22.13330.2016 — приложение Г — предельные деформации
СП 22.13330.2016 — таблица 5.8 — коэффициент α при ξ≤12
СП 22.13330.2016 — формула (5.16) — первичное и вторичное нагружение с разгрузкой котлована
СП 22.13330.2016 — формула (5.19) — ветвь p≤σzg,0 по Ee
СП 24.13330.2021 — 7.4.1 — одиночная свая, малая группа и большое поле рассчитываются разными методами
СП 24.13330.2021 — 7.4.10 — дополнительная осадка продавливания Δsp
СП 24.13330.2021 — 7.4.11 — дополнительная осадка от сжатия стволов свай Δsc
СП 24.13330.2021 — 7.4.8 и формула (7.45) — s=sef+Δsp+Δsc
СП 24.13330.2021 — 7.4.9 — вертикальные границы min(0,5s;1,5d), вес грунта условного объёма не учитывается
