GEO-06 - Расчет несущей способности забивной сваи

Определение несущей способности забивной сваи по грунту с учетом сопротивления под нижним концом и по боковой поверхности согласно СП 24.13330.2021

Нормативный документ: СП 24.13330.2021 п. 7.2

Что хотите посчитать?

Опишите задачу по калькулятору «Расчет несущей способности забивной сваи».

Исходные данные

Введённые поля сохраняются на этом устройстве.

Расчётная вдавливающая нагрузка на сваю N*

Что указать: Расчётная вдавливающая нагрузка на сваю N

Полное продольное усилие I ПС в свае. В него должны быть включены собственный вес сваи и при необходимости отрицательное трение. Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 1 до 100000.

Полное продольное усилие I ПС в свае. В него должны быть включены собственный вес сваи и при необходимости отрицательное трение.

Проверить осадку большого регулярного свайного поля После определения Pдоп рассчитать шаг и количество свай

Расчётная схема работы сваи по грунту*

Что указать: Расчётная схема работы сваи по грунту

Свая-стойка допустима только при опирании забивной сваи на скальный или слабодеформируемый грунт в смысле п. 7.2.1 СП 24. Для обычной толщи дисперсных грунтов выбирайте висячую сваю. Выберите вариант, соответствующий исходным данным: Висячая свая — нижний конец и боковая поверхность, формула (7.9); Свая-стойка — только основание под нижним концом, формулы (7.5)–(7.6).

Форма сплошного поперечного сечения*

Что указать: Форма сплошного поперечного сечения

GEO-06 не поддерживает полые, оболочечные, пирамидальные и сваи с уширением. Выберите вариант, соответствующий исходным данным: Квадратная сплошная свая; Круглая сплошная свая.

GEO-06 не поддерживает полые, оболочечные, пирамидальные и сваи с уширением.

Схема свайного фундамента для коэффициента γc,g*

Что указать: Схема свайного фундамента для коэффициента γc,g

Для одиночной квадратной забивной сваи под колонну при N>600 кН и расчётном определении несущей способности автоматически применяется γc,g=1,6; в остальных поддерживаемых случаях — 1,4. Выберите вариант, соответствующий исходным данным: Группа свай или одиночная свая вне специального случая N>600 кН; Одиночная квадратная забивная свая под колонну.

Сторона / диаметр сваи d*

Что указать: Сторона / диаметр сваи d

Квадрат: A=d², u=4d. Круг: A=πd²/4, u=πd. Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 0.15 до 1.2.

Квадрат: A=d², u=4d. Круг: A=πd²/4, u=πd.

Коэффициент надёжности по ответственности γn*

Что указать: Коэффициент надёжности по ответственности γn

Принимается по ГОСТ 27751 с учётом п. 7.1.11 СП 24: в формуле (7.2) γn должен быть не менее 1,0. Значение должно быть не меньше 1.

Принимается по ГОСТ 27751 с учётом п. 7.1.11 СП 24: в формуле (7.2) γn должен быть не менее 1,0.

Результаты расчета

Предварительная расчётная схема

Введите данные и нажмите "Рассчитать"

Инженерный отчёт

Скачайте результаты расчёта в PDF или DOCX. В отчёт входят исходные данные, результаты, предупреждения и примечания.

ПРО

Сначала заполните исходные данные и выполните расчёт.

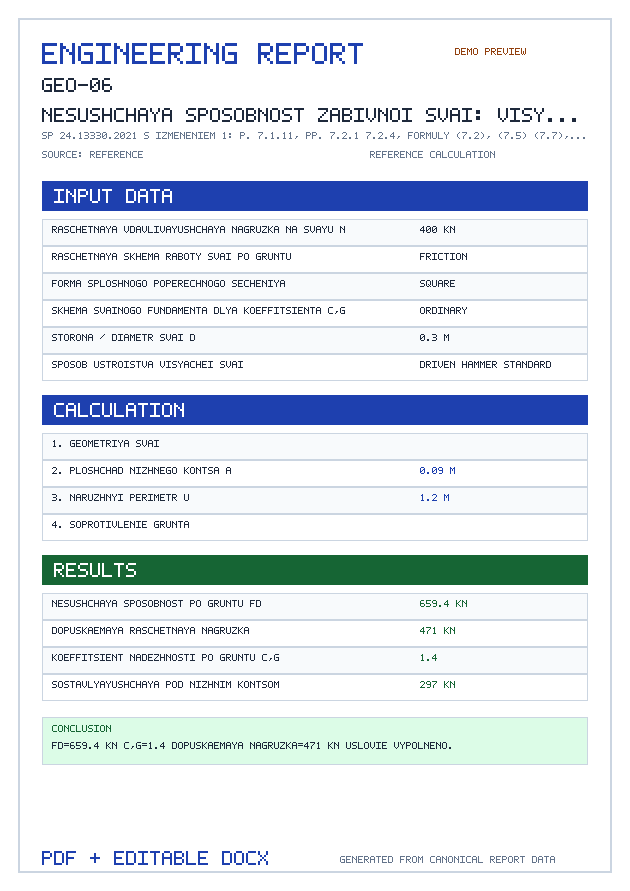

ПРИМЕР ОТЧЁТА

Пример инженерного отчёта

Посмотрите, как выглядит готовый отчёт перед скачиванием.

PDF удобно сохранить или отправить, а DOCX можно отредактировать при необходимости.

Пакеты ПРО и ПРО+

ПРО — 299 ₽50 ИИ-запросов · 30 дней

ПРО+ — 599 ₽120 ИИ-запросов · 30 дней

В обоих пакетах: сохранение истории расчётов и ИИ-диалогов, отчёты PDF/DOCX и работа без рекламы. Оплата разовая, без автопродления и автоматических списаний.

Посмотреть пакеты

Платный пакет не включает контроль правильности расчётов. Окончательное решение всегда за вами — обязательно проконсультируйтесь со специалистом.

Важно. Калькулятор предназначен только для справочной предварительной оценки, может содержать ошибки и не является проектным расчётом, проектной документацией, экспертизой или заключением. Исходные данные и результат до применения должен проверить квалифицированный специалист соответствующей области. Пользователь самостоятельно отвечает за введённые данные и принятые решения. Ответственность разработчика ограничивается в пределах, допускаемых законодательством РФ.

Какие данные нужны для расчёта

Ниже перечислены исходные данные, которые использует этот калькулятор. Часть полей может появляться только для выбранного режима расчёта.

Расчётная вдавливающая нагрузка на сваю N — кН, тс
Полное продольное усилие I ПС в свае. В него должны быть включены собственный вес сваи и при необходимости отрицательное трение.
Расчётная схема работы сваи по грунту
Свая-стойка допустима только при опирании забивной сваи на скальный или слабодеформируемый грунт в смысле п. 7.2.1 СП 24. Для обычной толщи дисперсных грунтов выбирайте висячую сваю.
Форма сплошного поперечного сечения
GEO-06 не поддерживает полые, оболочечные, пирамидальные и сваи с уширением.
Схема свайного фундамента для коэффициента γc,g
Для одиночной квадратной забивной сваи под колонну при N>600 кН и расчётном определении несущей способности автоматически применяется γc,g=1,6; в остальных поддерживаемых случаях — 1,4.
Сторона / диаметр сваи d — мм, см, м
Квадрат: A=d², u=4d. Круг: A=πd²/4, u=πd.
Способ устройства висячей сваи
Ветвь висячей сваи поддерживает только стандартную забивку молотом без лидерной скважины, подмыва и специальных условий.
Используется в зависимости от выбранного режима расчёта.
Грунт под нижним концом сваи
СП 24 не рекомендует опирание нижнего конца на рыхлые пески или глинистые грунты IL>0,6 без подтверждения контрольными статическими испытаниями.
Используется в зависимости от выбранного режима расчёта.
Основание под нижним концом сваи-стойки
Для скального основания R определяют по применимой нормативной ветви, включая формулу (7.7) и данные испытаний. Для слабодеформируемого грунта используют правило примечания к п. 7.2.1. GEO-06 принимает уже обоснованное значение R.
Используется в зависимости от выбранного режима расчёта.
Источник сопротивления под нижним концом R
Используется в зависимости от выбранного режима расчёта.
Расчётная глубина нижнего конца сваи для таблицы 7.2 — мм, см, м
Отметка отсчёта выбирается по примечанию 2 таблицы 7.2 с учётом планировки, размыва, болота или выемки.
Используется в зависимости от выбранного режима расчёта.
Грунт под нижним концом для таблицы 7.2
Используется в зависимости от выбранного режима расчёта.
Крупность песка под нижним концом
Используется в зависимости от выбранного режима расчёта.
Плотность песка и источник её определения
Повышения применяются только к крупным, средней крупности, мелким и пылеватым пескам; для гравелистого песка используйте табличное или отдельно обоснованное ручное значение.
Используется в зависимости от выбранного режима расчёта.
Прогнозный показатель текучести IL под нижним концом
При IL≤0 используется столбец 0; между 0 и 0,6 выполняется интерполяция. При IL>0,6 GEO-06 требует статических испытаний.
Используется в зависимости от выбранного режима расчёта.
Лессовый грунт под нижним концом
Используется в зависимости от выбранного режима расчёта.
Тип сооружения для минимального заглубления в несрезаемый грунт
Используется в зависимости от выбранного режима расчёта.
Фактическое заглубление в неразмываемый и несрезаемый грунт — мм, см, м
Используется в зависимости от выбранного режима расчёта.
Расчётное сопротивление R висячей сваи (ручной ввод) — кПа, МПа, кгс/см²
Для висячей сваи введите R по применимой строке таблицы 7.2; сервер контролирует диапазон табличной ветви. Для сваи-стойки введите положительное конечное R скального или слабодеформируемого основания по п. 7.2.1 СП 24: универсальный верхний предел нормой не задан и искусственно не вводится.
Используется в зависимости от выбранного режима расчёта.
Расчётное сопротивление R сваи-стойки (ручной ввод) — кПа, МПа, кгс/см²
Введите обоснованное значение для скального или слабодеформируемого основания. Таблица 7.2 не подменяет формулы и испытания для сваи-стойки.
Используется в зависимости от выбранного режима расчёта.
Глубина верха первого введённого подслоя для таблицы 7.3 — мм, см, м
Если подслои начинаются от расчётной поверхности, оставьте 0. Если верхняя часть ствола исключена из положительного трения, задайте её глубину. Средняя глубина каждого слоя должна попадать в диапазон 1–40 м таблицы 7.3.
Используется в зависимости от выбранного режима расчёта.
Расчётные подслои по боковой поверхности висячей сваи
Задавайте только участки, сопротивление которых учитывается после планировочной срезки/размыва. Для табличного fi толщина расчётного подслоя не более 2 м. Для табличного режима fi средняя глубина каждого подслоя определяется по его положению в этом списке.
Используется в зависимости от выбранного режима расчёта.
- Толщина подслоя hi — мм, см, м
  Толщина расчётного подслоя, соприкасающегося со сваей.
- Источник сопротивления fi этого подслоя
- Грунт для строки таблицы 7.3
  В GEO-07 этот выбор должен соответствовать общей группе грунта, которая используется для коэффициента технологии γcf.
  Используется в зависимости от выбранного режима расчёта.
- Плотность песка
  Плотность должна быть подтверждена инженерными изысканиями; выбор не выполняется автоматически.
  Используется в зависимости от выбранного режима расчёта.
- Показатель текучести IL
  При IL≤0,2 используется крайний столбец 0,2; между 0,2 и 1,0 применяется линейная интерполяция. Прогнозное состояние принимается для периода эксплуатации.
  Используется в зависимости от выбранного режима расчёта.
- Поправка для малопористого глинистого грунта
  Используется в зависимости от выбранного режима расчёта.
- Расчётное сопротивление fi (ручной ввод) — кПа, МПа, кгс/см²
  Введите fi по применимой строке таблицы 7.3 с учётом средней глубины, вида и состояния грунта.
  Используется в зависимости от выбранного режима расчёта.
Коэффициент надёжности по ответственности γn
Принимается по ГОСТ 27751 с учётом п. 7.1.11 СП 24: в формуле (7.2) γn должен быть не менее 1,0.

Калькулятор находится в разработке и тестировании

Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.

Нашли ошибку или неточность?

Сообщите, что исправить или добавить.

Несущая способность забивной сваи

GEO-06 реализует две разные расчётные ветви СП 24.13330.2021 для сплошной квадратной или круглой забивной сваи при вдавливающей нагрузке.

Висячая свая

Для висячей сваи несущая способность складывается из сопротивления грунта под нижним концом и сопротивления по боковой поверхности. Расчётные R и fᵢ должны соответствовать грунту, глубине и применимой технологии устройства сваи.

Свая-стойка

Для сваи, опирающейся на поддержанный скальный или слабодеформируемый грунт, применяется отдельная ветвь Fd=R·A без автоматического добавления бокового сопротивления.

Границы

Калькулятор не определяет R и fᵢ по названию грунта и не подменяет инженерно-геологические изыскания. Уширения, специальные технологии устройства, выдёргивающая и горизонтальная нагрузка, группы свай, осадка и расчёт ростверка проверяются отдельно. Допускаемая нагрузка определяется из рассчитанной несущей способности по поддержанной нормативной ветви.

Нормы и формулы

СП 24.13330.2021 Свайные фундаменты — Действующая редакция с Изменением №1

СП 24.13330.2021 — Росстандарт ↗Изменение №1 — Росстандарт ↗

Расчётные формулы и условия

Допускаемая нагрузка

N\le \frac{F_{d}}{\gamma_{n}\gamma_{c,g}}, \text{формула} (7.2)

Нормативная привязка: N≤Fd/(γnγc,g), формула (7.2)

Висячая свая

F_{d}=\gamma_{c}(\gamma_{c}\cdot RRA+u_{\Sigma}\gamma_{cffi} h_{i}), \text{формула} (7.9)

Нормативная привязка: Fd=γc(γcRRA+uΣγcffi hi), формула (7.9)

Свая-стойка

F_{d}=F_{db}=\gamma_{c}\cdot RA, \text{формулы} (7.5)–(7.6); \gamma_{c}=1

Нормативная привязка: Fd=Fdb=γcRA, формулы (7.5)–(7.6)

Нормативные таблицы

СП 24.13330.2021, таблица 7.2 — Расчётное сопротивление под нижним концом забивной сваи R

официальный источник ↗

Фрагмент для песков средней плотности и глинистого грунта IL=0,3 без специальных повышающих поправок.

Глубина, м	Гравелистый	Крупный	Средний	Мелкий	Пылеватый	Глинистый IL=0,3
3	7500	6600	3100	2000	1100	2000
10	10500	7700	4000	2600	1500	3500
20	12600	8500	4800	3200	1800	4500
40	15800	10500	6400	4400	2400	6400

СП 24.13330.2021, таблица 7.3 — Расчётное сопротивление грунта по боковой поверхности сваи fi

официальный источник ↗

Фрагмент строк по средней глубине слоя; полный массив используется общим адаптером GEO-06/GEO-07.

Глубина, м	Песок круп./средн.	Песок мелкий	Песок пылеватый	Глинистый IL=0,5	Глинистый IL=0,8
1	35	23	15	12	4
5	56	40	29	24	8
10	65	46	34	27	8
20	79	56	41	30	8
40	107	74	53	38	9

Дополнительные нормативные положения

Расчёт также учитывает следующие положения нормативных документов.

СП 24.13330.2021 — п. 7.1.11, формула (7.2)
СП 24.13330.2021 — п. 7.2.1, формулы (7.5)–(7.7)
СП 24.13330.2021 — п. 7.2.4, формула (7.9)
СП 24.13330.2021 — п. 7.2.5
СП 24.13330.2021 — таблицы 7.1–7.4
