NAG-01 - Снеговая нагрузка — равномерный вариант Б.1

Расчёт полного нормативного и расчётного значения равномерной снеговой нагрузки для плоского, односкатного или двускатного покрытия. По явному подтверждению климатического условия дополнительно выводится только минимальная граница пониженного нормативного значения 0,5·S₀. Неравномерные и местные схемы проверяются отдельно.

Нормативный документ: СП 20.13330.2016 в действующей редакции: пп. 10.1–10.12; таблица 10.1; Приложение Б, схема Б.1; приложения Е и К

Исходные данные

Введённые поля сохраняются на этом устройстве.

Как определить нормативное значение Sg*

Почему сначала выбирается город

Пункт 10.2 требует для населённых пунктов, перечисленных в приложении К, принимать отдельное значение Sg. Для остальной территории районная таблица допустима только вне специальных горных, малоизученных и сложных высотных площадок, для которых Sg определяют отдельно.

Источник: СП 20.13330.2016, ред. 05.09.2024, п. 10.2, таблица 10.1, приложение К, карта 1 и таблица Е.1 приложения Е

Сначала проверьте населённый пункт в таблице К.1. Район используйте только при отсутствии отдельного городского значения и после проверки области п. 10.2.

Профиль покрытия*

Границы схемы Б.1

Для двускатного покрытия могут потребоваться варианты 2 и 3, частичное загружение ската и местные зоны. Для иных форм покрытия нужно использовать соответствующие схемы приложения Б или специальное обоснование.

Источник: СП 20.13330.2016, пп. 10.3–10.4, приложение Б

Калькулятор выдаёт только равномерный вариант. Обязательные неравномерные и местные схемы не заменяются этим результатом.

При перепаде высот проверить снеговой мешок отдельно

Пониженное нормативное значение по п. 10.11*

Что означает 0,5·S₀

В действующей редакции пониженное значение устанавливают по расчётной ситуации, но не ниже половины полного нормативного значения. Для районов со средней температурой января выше −5 °C его не учитывают. Коэффициенты ce и ct при этом принимаются равными единице.

Источник: СП 20.13330.2016, ред. 05.09.2024, п. 10.11

Это не автоматически назначенная длительная нагрузка, а нижняя допустимая граница для подтверждённой расчётной ситуации.

Результаты расчета

Предварительная расчётная схема

Введите данные и нажмите "Рассчитать"

Инженерный отчёт

Скачайте результаты расчёта в PDF или DOCX. В отчёт входят исходные данные, результаты, предупреждения и примечания.

Бесплатно: 5 скачиваний в календарный месяц без регистрации.

БЕСПЛАТНО · 5/МЕС

Сначала заполните исходные данные и выполните расчёт.

ПРИМЕР ОТЧЁТА

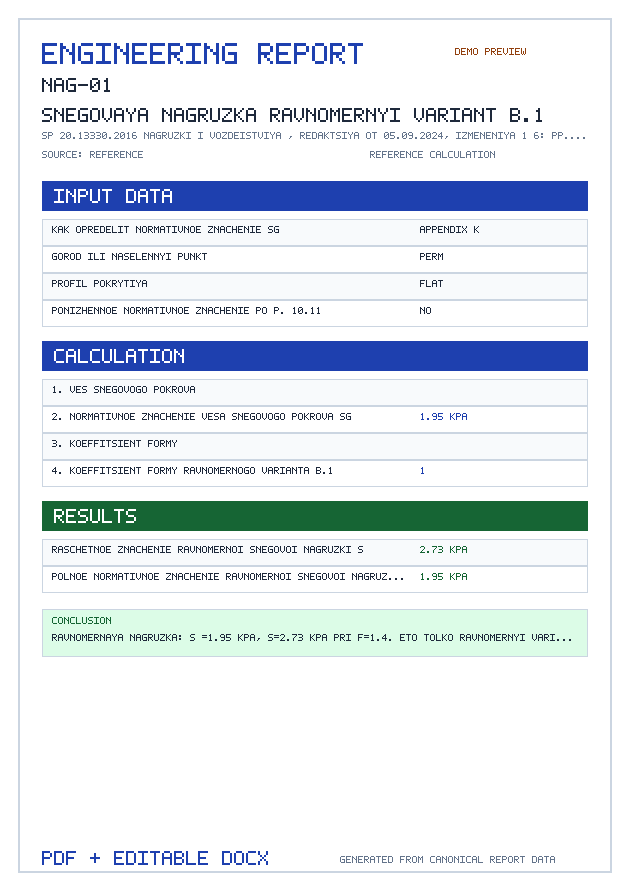

Пример инженерного отчёта

Посмотрите, как выглядит готовый отчёт перед скачиванием.

PDF удобно сохранить или отправить, а DOCX можно отредактировать при необходимости.

Пакеты ПРО и ПРО+

ПРО — 299 ₽50 ИИ-запросов · 30 дней

ПРО+ — 599 ₽120 ИИ-запросов · 30 дней

В обоих пакетах: сохранение истории расчётов и ИИ-диалогов, отчёты PDF/DOCX и работа без рекламы. Оплата разовая, без автопродления и автоматических списаний.

Посмотреть пакеты

Платный пакет не включает контроль правильности расчётов. Окончательное решение всегда за вами — обязательно проконсультируйтесь со специалистом.

Важно. Калькулятор предназначен только для справочной предварительной оценки, может содержать ошибки и не является проектным расчётом, проектной документацией, экспертизой или заключением. Исходные данные и результат до применения должен проверить квалифицированный специалист соответствующей области. Пользователь самостоятельно отвечает за введённые данные и принятые решения. Ответственность разработчика ограничивается в пределах, допускаемых законодательством РФ.

Какие данные нужны для расчёта

Ниже перечислены исходные данные, которые использует этот калькулятор. Часть полей может появляться только для выбранного режима расчёта.

Как определить нормативное значение Sg
Сначала проверьте населённый пункт в таблице К.1. Район используйте только при отсутствии отдельного городского значения и после проверки области п. 10.2.
Город или населённый пункт
Значение Sg подставляется автоматически из действующей таблицы К.1.
Используется в зависимости от выбранного режима расчёта.
Снеговой район по карте 1 приложения Е
Выберите район только для территории, для которой в таблице К.1 нет отдельного значения и не действует специальная ветвь п. 10.2.
Используется в зависимости от выбранного режима расчёта.
Область применения районного Sg по п. 10.2
Без этого подтверждения новый расчёт по снеговому району блокируется. Для специальной площадки используйте подтверждённое Sg и укажите его источник.
Используется в зависимости от выбранного режима расчёта.
Подтверждённое нормативное значение Sg — кПа
Введите готовое нормативное значение для площадки; расчёт не определяет его по неподтверждённому описанию местности.
Используется в зависимости от выбранного режима расчёта.
Профиль покрытия
Калькулятор выдаёт только равномерный вариант. Обязательные неравномерные и местные схемы не заменяются этим результатом.
Угол наклона покрытия α — °
По таблице Б.1: μ=1 при α≤30°, линейное уменьшение до нуля при α=60°.
Используется в зависимости от выбранного режима расчёта.
Пониженное нормативное значение по п. 10.11
Это не автоматически назначенная длительная нагрузка, а нижняя допустимая граница для подтверждённой расчётной ситуации.

Калькулятор находится в разработке и тестировании

Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.

Нашли ошибку или неточность?

Сообщите, что исправить или добавить.

Расчет снеговой нагрузки

Онлайн калькулятор для определения расчетной снеговой нагрузки на покрытия зданий по СП 20.13330.2016.

Снеговые районы России

Территория разделена на 8 снеговых районов с нормативной нагрузкой от 0.5 до 5.6 кПа.

Коэффициент формы кровли

Распределение снега зависит от геометрии кровли:

Плоские кровли — равномерно
Скатные — снижение при уклоне > 25°
Сложные кровли — снеговые мешки

Нормы и формулы

СП 20.13330.2016 Нагрузки и воздействия — редакция от 05.09.2024 с изменениями №1–6

СП 20.13330.2016 — Росстандарт ↗

Полное нормативное значение снеговой нагрузки

СП 20.13330.2016, п. 10.1, формула (10.1)

S_0=c_e c_t\mu S_g

Расчётные формулы и условия

Расчётное значение

S=gamma_f\cdot S_{0}, gamma_f=1{,}4

Нормативная привязка: СП 20 п. 10.12

Коэффициент формы равномерного варианта

m_{u}=1 \text{при} a_{lpha}<=30^{\circ}, \text{линейно} \text{уменьшается} \text{до} 0 \text{при} 60^{\circ}, \text{затем} m_{u}=0 \text{для} \text{равномерного} \text{варианта}

Нормативная привязка: СП 20 п. 10.4, приложение Б, таблица Б.1

Нижняя граница пониженного значения

S_{0,\mathrm{red},\mathrm{min}}=0{,}5S_{0}

Нормативная привязка: СП 20 п. 10.11

Нормативные таблицы

СП 20.13330.2016, приложение К, таблица К.1 — Вес снегового покрова Sg — фрагмент населённых пунктов

официальный источник ↗

Населённый пункт	Sg, кПа
Москва	1,45
Санкт-Петербург	1,3
Пермь	1,95
Екатеринбург	1,35
Новосибирск	1,6
Казань	2,3
Краснодар	1,1
Мурманск	3,2
Архангельск	1,8
Красноярск	1,35
Хабаровск	1,1
Якутск	0,7

На странице показывается фрагмент; селектор NAG-01 использует общий полный словарь населённых пунктов из того же файла.

Дополнительные нормативные положения

Расчёт также учитывает следующие положения нормативных документов.

СП 20.13330.2016 — п. 10.1, формула (10.1)
Выдержка из нормы
S₀ = cₑ·cₜ·μ·Sg.
СП 20.13330.2016 — п. 10.2, таблица 10.1, приложение К, карта 1 и таблица Е.1 приложения Е
СП 20.13330.2016 — пп. 10.11–10.12 и 10.14
СП 20.13330.2016 — пп. 10.3–10.4, приложение Б, схема Б.1 и таблица Б.1
СП 20.13330.2016 — пп. 10.5–10.10
