NAG-03 - Расчет снегового мешка у перепада высот

Определение повышенных снегоотложений у перепадов высот покрытий зданий согласно СП 20.13330.2016

Нормативный документ: СП 20.13330.2016 Приложение Б, схема Б.8

Исходные данные

Введённые поля сохраняются на этом устройстве.

Как определить нормативное значение Sg*

Почему сначала выбирается город

Пункт 10.2 требует для населённых пунктов приложения К принимать отдельное Sg. Для остальной территории используют карту 1 приложения Е и таблицу 10.1.

Источник: СП 20.13330.2016, ред. 05.09.2024, п. 10.2, таблица 10.1, приложение К

Сначала проверьте населённый пункт в таблице К.1. Район используйте только при отсутствии отдельного городского значения.

Термический коэффициент ct*

ct=0,8 не является обычным пресетом

Снижение требует подтверждения теплотехнических и геометрических условий. При сомнении оставьте ct=1,0.

Источник: СП 20.13330.2016, п. 10.10

ct=0,8 допустим только для отапливаемого здания с неутеплённым покрытием при уклонах отвода талой воды и выполнении остальных условий п. 10.10.

Коэффициент сноса ce для базовой схемы и хвоста за b*

Почему ce нельзя уменьшать без проверки

Снижение зависит от размеров покрытия, местности, высоты здания и окружающей застройки. Технический диапазон поля не подтверждает применимость.

Источник: СП 20.13330.2016, пп. 10.5–10.9

В зоне местного накопления b используется ce=1,0. Значение меньше 1 для базовой схемы и хвоста должно быть подтверждено условиями пп. 10.5–10.9.

Коэффициент μ отдельной базовой схемы Б.1–Б.7*

Б.1–Б.7 и Б.8 не объединяются в одну эпюру

Оба варианта прикладывают отдельно и сравнивают по усилиям и перемещениям. Укажите схему приложения Б, из которой получен базовый μ.

Источник: СП 20.13330.2016, приложение Б, Б.8 а

Это коэффициент другого обязательного загружения нижнего покрытия, а не автоматически выбранный максимум с Б.8.

Фактическая высота перепада h*(м)

Не высота парапета и не этажность

После изменения №3 h определяется между поверхностями верхнего и нижнего покрытий в рассматриваемом перепаде.

Источник: СП 20.13330.2016, приложение Б, рисунок Б.11 и изменение №3

Высота от поверхности верхнего покрытия до поверхности нижнего покрытия. Для вычисления μ значение свыше 8 м ограничивается 8 м.

Нормативная длина переноса с верхнего покрытия l₁′*(м)

Что указать: Нормативная длина переноса с верхнего покрытия l₁′

Введите уже определённую по Б.8 длину переноса с учётом фонарей и ступенчатых перепадов. Введите значение в единицах «м». Допустимый диапазон: от 0 до 300 м.

Введите уже определённую по Б.8 длину переноса с учётом фонарей и ступенчатых перепадов.

Нормативная длина переноса с нижнего покрытия l₂′*(м)

Что указать: Нормативная длина переноса с нижнего покрытия l₂′

Это длина переноса для формулы (Б.5), а не физическая длина покрытия l₂. Без внешнего парапета дополнительно действует l₂′≤3a. Введите значение в единицах «м». Допустимый диапазон: от 0 до 300 м.

Это длина переноса для формулы (Б.5), а не физическая длина покрытия l₂. Без внешнего парапета дополнительно действует l₂′≤3a.

Физическая длина нижнего покрытия l₂ от стены до края*(м)

Что указать: Физическая длина нижнего покрытия l₂ от стены до края

Размер вдоль направления эпюры. Не подменяйте l₂ нормативной длиной переноса l₂′ или поперечной шириной a. Введите значение в единицах «м». Допустимый диапазон: от 0.01 до 300 м.

Размер вдоль направления эпюры. Не подменяйте l₂ нормативной длиной переноса l₂′ или поперечной шириной a.

Поперечная ширина нижнего покрытия a(м)

Что указать: Поперечная ширина нижнего покрытия a

Размер a поперёк направления l₂. Нужен для ограничения l₂′≤3a без парапета и для ветви узкого покрытия a<21 м. Введите значение в единицах «м». Допустимый диапазон: от 0.01 до 300 м.

Размер a поперёк направления l₂. Нужен для ограничения l₂′≤3a без парапета и для ветви узкого покрытия a<21 м.

Определение доли переноса m₁ с верхнего покрытия*

Что указать: Определение доли переноса m₁ с верхнего покрытия

Для разных профилей в пределах l₁′ используйте взвешенное значение по каждому пролёту. Выберите вариант, соответствующий исходным данным: По однородному профилю покрытия; Задать взвешенное m₁ для смешанных пролётов; Принять m₁=0 по условию сплошного парапета.

Для разных профилей в пределах l₁′ используйте взвешенное значение по каждому пролёту.

Определение доли переноса m₂ с нижнего покрытия*

Что указать: Определение доли переноса m₂ с нижнего покрытия

Выберите вариант, соответствующий исходным данным: По однородному профилю покрытия; Пониженное покрытие шириной a<21 м — по k₁k₂k₃; Задать взвешенное m₂ для смешанных пролётов.

Тип нижнего покрытия*

Что указать: Тип нижнего покрытия

Выберите вариант, соответствующий исходным данным: Покрытие здания — предел μ от 4 до 6; Навес — предел μ=6.

Парапет на внешнем крае нижнего покрытия*

Что указать: Парапет на внешнем крае нижнего покрытия

Влияет на ограничение l₂′≤3a и выбор ветви μ₁. Выберите вариант, соответствующий исходным данным: Есть парапет; Нет парапета.

Влияет на ограничение l₂′≤3a и выбор ветви μ₁.

Разрыв между нижним покрытием и стеной перепада*

Разрыв не является разгрузкой

Для разрыва до 1,5 м пункт Б.8 ж требует определять местную повышенную нагрузку как при отсутствии разрыва. Вычитать его ширину из зоны накопления нельзя.

Источник: СП 20.13330.2016, приложение Б, Б.8 ж

Разрыв показывается на схеме, но не уменьшает снеговую эпюру: нагрузка определяется так же, как для покрытия без разрыва.

Результаты расчета

Предварительная расчётная схема

Введите данные и нажмите "Рассчитать"

Инженерный отчёт

Скачайте результаты расчёта в PDF или DOCX. В отчёт входят исходные данные, результаты, предупреждения и примечания.

Бесплатно: 5 скачиваний в календарный месяц без регистрации.

БЕСПЛАТНО · 5/МЕС

Сначала заполните исходные данные и выполните расчёт.

ПРИМЕР ОТЧЁТА

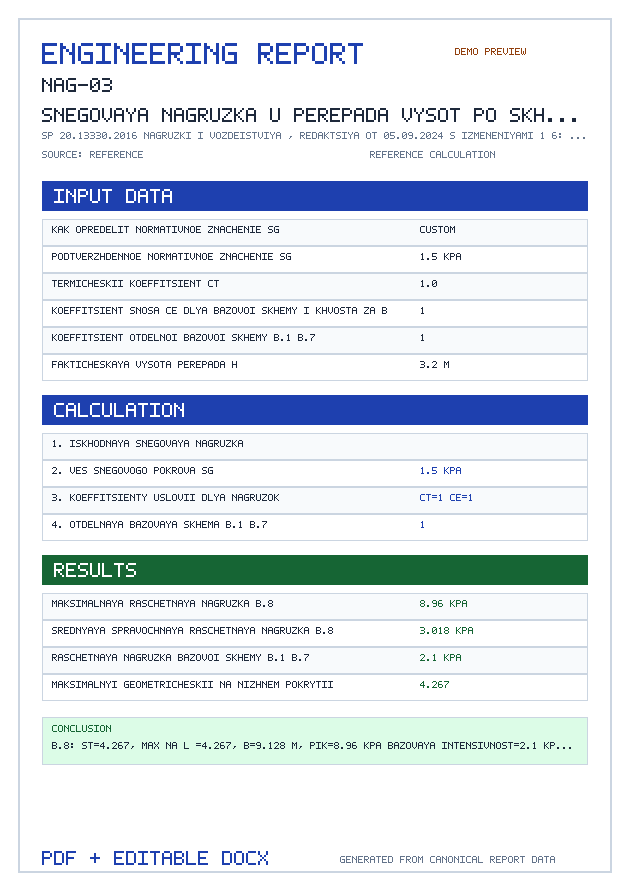

Пример инженерного отчёта

Посмотрите, как выглядит готовый отчёт перед скачиванием.

PDF удобно сохранить или отправить, а DOCX можно отредактировать при необходимости.

Пакеты ПРО и ПРО+

ПРО — 299 ₽50 ИИ-запросов · 30 дней

ПРО+ — 599 ₽120 ИИ-запросов · 30 дней

В обоих пакетах: сохранение истории расчётов и ИИ-диалогов, отчёты PDF/DOCX и работа без рекламы. Оплата разовая, без автопродления и автоматических списаний.

Посмотреть пакеты

Платный пакет не включает контроль правильности расчётов. Окончательное решение всегда за вами — обязательно проконсультируйтесь со специалистом.

Важно. Калькулятор предназначен только для справочной предварительной оценки, может содержать ошибки и не является проектным расчётом, проектной документацией, экспертизой или заключением. Исходные данные и результат до применения должен проверить квалифицированный специалист соответствующей области. Пользователь самостоятельно отвечает за введённые данные и принятые решения. Ответственность разработчика ограничивается в пределах, допускаемых законодательством РФ.

Какие данные нужны для расчёта

Ниже перечислены исходные данные, которые использует этот калькулятор. Часть полей может появляться только для выбранного режима расчёта.

Как определить нормативное значение Sg
Сначала проверьте населённый пункт в таблице К.1. Район используйте только при отсутствии отдельного городского значения.
Город или населённый пункт
Sg подставляется автоматически из действующей таблицы К.1.
Используется в зависимости от выбранного режима расчёта.
Снеговой район по карте 1 приложения Е
Выберите район только для территории, для которой в таблице К.1 нет отдельного значения.
Используется в зависимости от выбранного режима расчёта.
Подтверждённое нормативное значение Sg — кПа
Введите готовое нормативное значение для конкретной площадки.
Используется в зависимости от выбранного режима расчёта.
Термический коэффициент ct
ct=0,8 допустим только для отапливаемого здания с неутеплённым покрытием при уклонах отвода талой воды и выполнении остальных условий п. 10.10.
Коэффициент сноса ce для базовой схемы и хвоста за b
В зоне местного накопления b используется ce=1,0. Значение меньше 1 для базовой схемы и хвоста должно быть подтверждено условиями пп. 10.5–10.9.
Коэффициент μ отдельной базовой схемы Б.1–Б.7
Это коэффициент другого обязательного загружения нижнего покрытия, а не автоматически выбранный максимум с Б.8.
Фактическая высота перепада h — м
Высота от поверхности верхнего покрытия до поверхности нижнего покрытия. Для вычисления μ значение свыше 8 м ограничивается 8 м.
Нормативная длина переноса с верхнего покрытия l₁′ — м
Введите уже определённую по Б.8 длину переноса с учётом фонарей и ступенчатых перепадов.
Нормативная длина переноса с нижнего покрытия l₂′ — м
Это длина переноса для формулы (Б.5), а не физическая длина покрытия l₂. Без внешнего парапета дополнительно действует l₂′≤3a.
Физическая длина нижнего покрытия l₂ от стены до края — м
Размер вдоль направления эпюры. Не подменяйте l₂ нормативной длиной переноса l₂′ или поперечной шириной a.
Поперечная ширина нижнего покрытия a — м
Размер a поперёк направления l₂. Нужен для ограничения l₂′≤3a без парапета и для ветви узкого покрытия a<21 м.
Определение доли переноса m₁ с верхнего покрытия
Для разных профилей в пределах l₁′ используйте взвешенное значение по каждому пролёту.
Профиль верхнего покрытия
Используется в зависимости от выбранного режима расчёта.
Взвешенная доля переноса m₁
Значение должно быть рассчитано по профилям пролётов в пределах l₁′.
Используется в зависимости от выбранного режима расчёта.
Высота сплошного парапета на верхнем покрытии — м
m₁=0 допускается только когда высота парапета численно больше 0,5·Sg и одновременно больше 1,2 м.
Используется в зависимости от выбранного режима расчёта.
Определение доли переноса m₂ с нижнего покрытия
Профиль нижнего покрытия
Используется в зависимости от выбранного режима расчёта.
Взвешенная доля переноса m₂
Значение должно быть рассчитано по профилям пролётов в пределах l₂′.
Используется в зависимости от выбранного режима расчёта.
Поперечный уклон β узкого нижнего покрытия — °
Используется в зависимости от выбранного режима расчёта.
Направление поперечного уклона
Используется в зависимости от выбранного режима расчёта.
Продольный уклон φ узкого нижнего покрытия — °
Используется в зависимости от выбранного режима расчёта.
Тип нижнего покрытия
Парапет на внешнем крае нижнего покрытия
Влияет на ограничение l₂′≤3a и выбор ветви μ₁.
Разрыв между нижним покрытием и стеной перепада
Разрыв показывается на схеме, но не уменьшает снеговую эпюру: нагрузка определяется так же, как для покрытия без разрыва.
Ширина конструктивного разрыва — м
Используется для схемы и проверки области Б.8 ж. Расчётная эпюра остаётся такой же, как без разрыва.
Используется в зависимости от выбранного режима расчёта.

Калькулятор находится в разработке и тестировании

Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.

Нашли ошибку или неточность?

Сообщите, что исправить или добавить.

Расчёт снегового мешка по схеме Б.8

NAG-03 рассчитывает местную повышенную снеговую нагрузку у одного перепада высот по СП 20.13330.2016. Нормативная длина переноса l₂′ и физическая длина нижней кровли l₂ задаются раздельно: первая участвует в формулах Б.5 и μ₁, вторая ограничивает фактическую эпюру рисунка Б.11.

Поддерживаемые ветви

покрытие здания или навес;
варианты рисунка Б.11 при b≤l₂ и b>l₂;
обычный профиль, узкое покрытие a<21 м или взвешенные m₁/m₂;
парапет или его отсутствие;
разрыв между стеной и покрытием до 1,5 м;
явные коэффициенты ce и ct.

Схемы Б.1–Б.7 и Б.8 рассматриваются как отдельные загружения. Калькулятор не выбирает определяющий вариант сравнением пиковых давлений: неблагоприятный вариант устанавливают по усилиям, реакциям или перемещениям конструкции.

Нормы и формулы

СП 20.13330.2016 Нагрузки и воздействия — редакция от 05.09.2024 с изменениями №1–6

СП 20.13330.2016 — Росстандарт ↗

Расчётные формулы и условия

Разрыв до 1,5 м

Эпюра и нагрузка считаются как без разрыва

Нормативная привязка: СП 20 Б.8 ж

Нормативные таблицы

СП 20.13330.2016, приложение К, таблица К.1 — Вес снегового покрова Sg — фрагмент населённых пунктов

официальный источник ↗

Населённый пункт	Sg, кПа
Москва	1,45
Санкт-Петербург	1,3
Пермь	1,95
Екатеринбург	1,35
Новосибирск	1,6
Казань	2,3
Краснодар	1,1
Мурманск	3,2
Архангельск	1,8
Красноярск	1,35
Хабаровск	1,1
Якутск	0,7

На странице показывается фрагмент; селектор NAG-01 использует общий полный словарь населённых пунктов из того же файла.

Дополнительные нормативные положения

Расчёт также учитывает следующие положения нормативных документов.

СП 20.13330.2016 — Б.8 а–ж
СП 20.13330.2016 — карта 1 приложения Е
СП 20.13330.2016 — пп. 10.1–10.12
СП 20.13330.2016 — примечания 1–4 к Б.8
СП 20.13330.2016 — рисунок Б.11
СП 20.13330.2016 — таблица 10.1
СП 20.13330.2016 — таблица К.1 приложения К
СП 20.13330.2016 — формулы (Б.5), (Б.6)
