MET-06 - Проверка однопролётного профилированного настила по W и I

Проверка полосы профилированного настила шириной 1 м при равномерной нагрузке в одном шарнирно опёртом пролёте: прочность по эффективному W и упругий прогиб по I. Можно выбрать точную строку приложения Б ГОСТ 24045-2016 либо задать другой С-, НС-, Н-профиль или профиль изготовителя непосредственно по его W и I. Ry выбирается по таблице 6.2 СП 260 либо вводится вручную, E — по таблице Б.1 СП 16 либо вручную. Сдвиг, локальная поперечная нагрузка, устойчивость, опоры, крепления и многопролётная работа проверяются отдельно.

Нормативный документ: СП 260.1325800.2023 п. 6.5, табл. 6.2, п. 8.4.1; ГОСТ 24045-2016 пп. 4.9–4.10, приложение Б, табл. Б.1–Б.4 с поправкой ИУС 7-2025; СП 16.13330.2017 приложение Б, табл. Б.1; СП 20.13330.2016 в редакции 05.09.2024, приложение Д, табл. Д.1

Исходные данные

Введённые поля сохраняются на этом устройстве.

Популярные исходные данные

Пресет не подтверждает специальные нормативные условия. Обязательные подтверждения необходимо выбрать вручную.

Профилированный лист*

Что указать: Профилированный лист

Выберите встроенную строку ГОСТ либо пункт «Другой профиль». Для встроенных строк W и I не интерполируются и не масштабируются по толщине. Выберите вариант, соответствующий исходным данным: Н57-750-0,6 (таблица Б.1): Wузк=12, Wшир=13.8 см³/м; Iузк=46.2, Iшир=46.2 см⁴/м; Н57-750-0,7 (таблица Б.1): Wузк=14.8, Wшир=16.4 см³/м; Iузк=53.8, Iшир=53.8 см⁴/м; Н57-750-0,8 (таблица Б.1): Wузк=17.9, Wшир=18.9 см³/м; Iузк=61.2, Iшир=61.2 см⁴/м; Н60-845-0,7 (таблица Б.1): Wузк=14.6, Wшир=16.5 см³/м; Iузк=62.1, Iшир=59.1 см⁴/м; Н60-845-0,8 (таблица Б.1): Wузк=17.7, Wшир=19 см³/м; Iузк=70.6, Iшир=69.9 см⁴/м; Н60-845-0,9 (таблица Б.1): Wузк=20.9, Wшир=21.5 см³/м; Iузк=79, Iшир=78.7 см⁴/м и другие варианты.

Выберите встроенную строку ГОСТ либо пункт «Другой профиль». Для встроенных строк W и I не интерполируются и не масштабируются по толщине.

Сжатая полка в пролёте*

Что указать: Сжатая полка в пролёте

Для встроенного профиля выбираются соответствующие W и I. Для другого профиля введите W и I именно для выбранного положения и знака момента. Выберите вариант, соответствующий исходным данным: Сжата узкая полка; Сжата широкая полка.

Для встроенного профиля выбираются соответствующие W и I. Для другого профиля введите W и I именно для выбранного положения и знака момента.

Расчётный пролёт L*

Что указать: Расчётный пролёт L

Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 0.1 до 20.

Полная расчётная погонная нагрузка qd на полосу 1 м*(кН/м)

Что указать: Полная расчётная погонная нагрузка qd на полосу 1 м

Готовая нагрузка для I ПС, включая собственный вес настила, коэффициенты надёжности и применимое сочетание. MET-06 не собирает нагрузки автоматически. Введите значение в единицах «кН/м». Допустимый диапазон: от 0.001 до 100 кН/м.

Готовая нагрузка для I ПС, включая собственный вес настила, коэффициенты надёжности и применимое сочетание. MET-06 не собирает нагрузки автоматически.

Определить равномерную снеговую нагрузку на покрытие Определить ветровую нагрузку для применимой схемы

Полная эксплуатационная погонная нагрузка qs на полосу 1 м*(кН/м)

Что указать: Полная эксплуатационная погонная нагрузка qs на полосу 1 м

Готовая нагрузка для проверки прогиба по применимому сочетанию II ПС, включая собственный вес. Введите значение в единицах «кН/м». Допустимый диапазон: от 0.001 до 100 кН/м.

Готовая нагрузка для проверки прогиба по применимому сочетанию II ПС, включая собственный вес.

Проверить нормативную снеговую нагрузку для II ПС

Источник расчётного сопротивления Ry*

Как используется нормативная таблица

Калькулятор хранит значения таблицы внутри проекта, выбирает строку и столбец по исходным данным и показывает принятое значение в блоке «Что калькулятор принял для расчёта». Самостоятельный поиск обычного табличного значения в СП не требуется.

п. 6.5, таблица 6.2. Интерполяция между марками не применяется.

Источник модуля упругости E*

Как используется нормативная таблица

СП 16.13330.2017, приложение Б, таблица Б.1.

Источник коэффициента условий работы γc*

Как используется нормативная таблица

Таблица 5.1 не содержит отдельной строки для профилированного настила. Значение 1,0 допускается в помощнике только как явно выбранный общий случай при отсутствии иных понижающих требований проекта, ГОСТ 27751 и СП 16.

Источник предельного прогиба*

Как используется нормативная таблица

Помощник реализует только однозначные строки и интерполяцию, уже предусмотренную таблицей. Технологические, физиологические и специальные требования остаются ручными.

Расчётные случаи

Что указать: Расчётные случаи

В режиме серии материал, сечение, закрепления и коэффициенты остаются общими. Каждый набор усилий или нагрузок рассчитывается отдельно; итог определяется по максимальному использованию. Выберите вариант, соответствующий исходным данным: Один расчётный случай; Несколько случаев — построить огибающую.

Результаты расчета

Предварительная расчётная схема

Введите данные и нажмите "Рассчитать"

Инженерный отчёт

Скачайте результаты расчёта в PDF или DOCX. В отчёт входят исходные данные, результаты, предупреждения и примечания.

Бесплатно: 5 скачиваний в календарный месяц без регистрации.

БЕСПЛАТНО · 5/МЕС

Сначала заполните исходные данные и выполните расчёт.

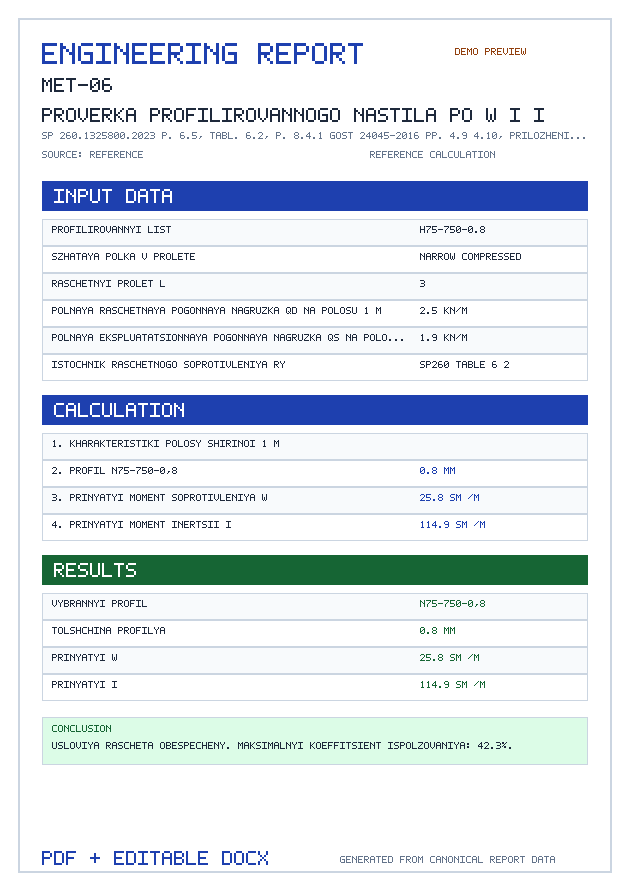

ПРИМЕР ОТЧЁТА

Пример инженерного отчёта

Посмотрите, как выглядит готовый отчёт перед скачиванием.

PDF удобно сохранить или отправить, а DOCX можно отредактировать при необходимости.

Пакеты ПРО и ПРО+

ПРО — 299 ₽50 ИИ-запросов · 30 дней

ПРО+ — 599 ₽120 ИИ-запросов · 30 дней

В обоих пакетах: сохранение истории расчётов и ИИ-диалогов, отчёты PDF/DOCX и работа без рекламы. Оплата разовая, без автопродления и автоматических списаний.

Посмотреть пакеты

Платный пакет не включает контроль правильности расчётов. Окончательное решение всегда за вами — обязательно проконсультируйтесь со специалистом.

Важно. Калькулятор предназначен только для справочной предварительной оценки, может содержать ошибки и не является проектным расчётом, проектной документацией, экспертизой или заключением. Исходные данные и результат до применения должен проверить квалифицированный специалист соответствующей области. Пользователь самостоятельно отвечает за введённые данные и принятые решения. Ответственность разработчика ограничивается в пределах, допускаемых законодательством РФ.

Какие данные нужны для расчёта

Ниже перечислены исходные данные, которые использует этот калькулятор. Часть полей может появляться только для выбранного режима расчёта.

Профилированный лист
Выберите встроенную строку ГОСТ либо пункт «Другой профиль». Для встроенных строк W и I не интерполируются и не масштабируются по толщине.
Обозначение другого профиля
Используется в зависимости от выбранного режима расчёта.
Высота другого профиля h — мм
Необязательное справочное поле для схемы и отчёта; само по себе не используется для вычисления W и I.
Используется в зависимости от выбранного режима расчёта.
Толщина другого профиля t — мм
Необязательное справочное поле. Калькулятор не масштабирует W и I по толщине.
Используется в зависимости от выбранного режима расчёта.
Сжатая полка в пролёте
Для встроенного профиля выбираются соответствующие W и I. Для другого профиля введите W и I именно для выбранного положения и знака момента.
Момент сопротивления W другого профиля — см³/м
Введите значение на 1 м ширины для выбранной сжатой полки. Используйте эффективное значение, если оно указано изготовителем или получено расчётом.
Используется в зависимости от выбранного режима расчёта.
Момент инерции I другого профиля — см⁴/м
Введите значение на 1 м ширины для расчёта прогиба. Высота и толщина профиля не используются для приближённого восстановления I.
Используется в зависимости от выбранного режима расчёта.
Расчётный пролёт L — мм, см, м
Полная расчётная погонная нагрузка qd на полосу 1 м — кН/м
Готовая нагрузка для I ПС, включая собственный вес настила, коэффициенты надёжности и применимое сочетание. MET-06 не собирает нагрузки автоматически.
Полная эксплуатационная погонная нагрузка qs на полосу 1 м — кН/м
Готовая нагрузка для проверки прогиба по применимому сочетанию II ПС, включая собственный вес.
Источник расчётного сопротивления Ry
п. 6.5, таблица 6.2. Интерполяция между марками не применяется.
Марка холоднокатаного оцинкованного проката
Марка должна совпадать с сертификатом на фактический профилированный лист.
Используется в зависимости от выбранного режима расчёта.
Расчётное сопротивление Ry (ручной ввод) — кПа, МПа, кгс/см²
Ручное значение сохраняется в истории и отчёте как пользовательское; укажите его только по сертификату или иному применимому нормативному источнику.
Используется в зависимости от выбранного режима расчёта.
Источник модуля упругости E
СП 16.13330.2017, приложение Б, таблица Б.1.
Модуль упругости E (ручной ввод) — кПа, МПа, кгс/см²
Для обычной прокатной стали используйте нормативный режим E=206000 МПа.
Используется в зависимости от выбранного режима расчёта.
Источник коэффициента условий работы γc
Таблица 5.1 не содержит отдельной строки для профилированного настила. Значение 1,0 допускается в помощнике только как явно выбранный общий случай при отсутствии иных понижающих требований проекта, ГОСТ 27751 и СП 16.
Коэффициент условий работы γc (ручной ввод)
Ручное значение должно быть обосновано видом элемента, условиями работы и требованиями проекта.
Используется в зависимости от выбранного режима расчёта.
Источник предельного прогиба
Помощник реализует только однозначные строки и интерполяцию, уже предусмотренную таблицей. Технологические, физиологические и специальные требования остаются ручными.
Требование по таблице Д.1 СП 20
Для технологических, физиологических, специальных требований и сочетаний с абсолютным пределом используйте ручной режим.
Используется в зависимости от выбранного режима расчёта.
Высота помещения для эстетико-психологического требования
Параметр влияет на табличные узлы для больших пролётов.
Используется в зависимости от выбранного режима расчёта.
Предел прогиба L/[f] (ручной ввод)
Задайте знаменатель n в условии [f]=L/n. Значение должно соответствовать назначению конструкции.
Используется в зависимости от выбранного режима расчёта.
Расчётные случаи
В режиме серии материал, сечение, закрепления и коэффициенты остаются общими. Каждый набор усилий или нагрузок рассчитывается отдельно; итог определяется по максимальному использованию.
Готовые пары нагрузок qd/qs
Множитель применяется ко всем усилиям или нагрузкам строки. Нормативные коэффициенты и сочетания должны быть приняты до ввода; калькулятор не назначает γf и ψ автоматически.
Используется в зависимости от выбранного режима расчёта.
- Название
- Общий множитель
  Пусто — 1,0.
- Расчётная нагрузка qd — кН/м
- Эксплуатационная нагрузка qs — кН/м

Калькулятор находится в разработке и тестировании

Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.

Нашли ошибку или неточность?

Сообщите, что исправить или добавить.

Расчет профилированного настила

Калькулятор помогает проверить профилированный стальной настил кровли, перекрытия или рабочей площадки при действии постоянных и временных нагрузок.

Что проверяется

Нормальные напряжения от изгиба
Прогиб настила в пролете
Местная устойчивость элементов профиля
Использование несущей способности с учетом коэффициентов нагрузки

Исходные данные

Для расчета задают профиль, схему работы по пролетам, расчетный пролет, нагрузки на квадратный метр и сопротивление стали. Геометрические характеристики лучше брать из паспорта профлиста или сортамента производителя, потому что одинаковая высота профиля у разных марок может иметь разную толщину и несущую способность.

Практическое применение

Расчет подходит для предварительной проверки настила кровель, перекрытий и рабочих площадок. Если профлист работает как несъемная опалубка сталежелезобетонной плиты, если есть сложное закрепление или локальные сосредоточенные нагрузки, нужна отдельная расчетная модель.

Нормы и формулы

СП 260.1325800.2023 Конструкции стальные тонкостенные из холодногнутых оцинкованных профилей и гофрированных листов — введён в действие 29.01.2024

ГОСТ 24045-2016 Профили стальные листовые гнутые с трапециевидными гофрами — действует с поправкой ИУС 7-2025

СП 16.13330.2017 Стальные конструкции — действующая редакция с изменениями

СП 20.13330.2016 Нагрузки и воздействия — редакция 05.09.2024 с изменениями №1–6

СП 260.1325800.2023 — Росстандарт ↗СП 16.13330.2017 — Росстандарт ↗СП 20.13330.2016 — Росстандарт ↗

Расчётные формулы и условия

M=qdL²/8

M=\frac{qdL^{2}}{8}

Нормативная привязка: Замкнутое решение шарнирно опёртой балки

R=qdL/2

R=\frac{qdL}{2}

Нормативная привязка: Замкнутое решение шарнирно опёртой балки

σ=M/W≤Ryγc

\sigma=\frac{M}{W}\le R_{y}\gamma_{c}

Нормативная привязка: СП 260.1325800.2023 п. 8.4.1

f=5qsL⁴/(384EI)

f=\frac{5qsL^{4}}{384EI}

Нормативная привязка: Замкнутое решение балки; СП 20 приложение Д

Нормативные таблицы

СП 16.13330.2017, таблица В.5 — Расчётные сопротивления фасонного проката

официальный источник ↗

Фрагмент поддерживаемых марок и толщин; лист, трубы и неподдержанные профили не подменяются этой таблицей.

Сталь	Толщина	Ry, МПа	Run, МПа
C245	4≤t≤20 мм	240	360
C245	20<t≤40 мм	230	360
C255	4≤t≤10 мм	250	370
C255	10<t≤20 мм	240	360
C255	20<t≤40 мм	230	360
C345	4≤t≤10 мм	340	470
C345	10<t≤20 мм	320	460
C345	20<t≤40 мм	300	450
C355	5≤t≤16 мм	350	480
C355	16<t≤40 мм	340	470
C355	40<t≤60 мм	330	460
C390	5≤t≤10 мм	380	505
C390	10<t≤20 мм	370	480
C390	20<t≤40 мм	360	480
C390	40<t≤60 мм	350	475
C440	5≤t≤10 мм	430	585
C440	10<t≤20 мм	430	565
C440	20<t≤40 мм	420	535
C440	40<t≤60 мм	410	505

Дополнительные нормативные положения

Расчёт также учитывает следующие положения нормативных документов.

ГОСТ 24045-2016 — п. 4.11
ГОСТ 24045-2016 — приложение Б, таблицы Б.1–Б.4
СП 16.13330.2017 — приложение Б, таблица Б.1
СП 20.13330.2016 — приложение Д, п. Д.2.1, таблица Д.1
СП 260.1325800.2023 — п. 5.4.1, таблица 5.1
СП 260.1325800.2023 — п. 6.5, таблица 6.2
СП 260.1325800.2023 — п. 8.4.1
СП 260.1325800.2023 — раздел 10
