GEO-15 - Несущая способность сваи по динамическому испытанию

Определение частного предельного сопротивления Fu, расчётного сопротивления Fd и допускаемой нагрузки Nдоп забивной железобетонной сваи длиной до 20 м по измеренному остаточному отказу не менее 2 мм. Энергия удара выбирается по поддержанной строке таблицы 7.13 СП 24; меньший отказ, материал сваи, специальные сооружения и неподдержанные случаи требуют отдельной проверки.

Нормативный документ: СП 24.13330.2021 п. 7.3.7

Исходные данные

Введённые поля сохраняются на этом устройстве.

Популярные исходные данные

Пресет не подтверждает специальные нормативные условия. Обязательные подтверждения необходимо выбрать вручную.

Расчётная вдавливающая нагрузка на сваю N*

Что указать: Расчётная вдавливающая нагрузка на сваю N

Расчётная нагрузка по I группе предельных состояний. Проверяется условие γn·N ≤ Fd/γc,g. Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 0.1 до 100000.

Расчётная нагрузка по I группе предельных состояний. Проверяется условие γn·N ≤ Fd/γc,g.

Сравнить с расчётной несущей способностью забивной сваи

Длина забивной железобетонной сваи*

Что указать: Длина забивной железобетонной сваи

Формула по остаточному отказу применяется в этой версии только к забивной железобетонной свае длиной не более 20 м. Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 1 до 20.

Формула по остаточному отказу применяется в этой версии только к забивной железобетонной свае длиной не более 20 м.

Схема свайного фундамента для коэффициента γc,g*

Что указать: Схема свайного фундамента для коэффициента γc,g

Для одиночной квадратной забивной сваи под колонну при N>600 кН автоматически применяется γc,g=1,6; в остальных поддерживаемых случаях — 1,4. Выберите вариант, соответствующий исходным данным: Группа свай либо одиночная свая, не являющаяся квадратной сваей под колонну с N > 600 кН; Одиночная квадратная забивная свая под колонну.

Для одиночной квадратной забивной сваи под колонну при N>600 кН автоматически применяется γc,g=1,6; в остальных поддерживаемых случаях — 1,4.

Класс сооружения по уровню ответственности*

Что указать: Класс сооружения по уровню ответственности

Используется для проверки рекомендуемого минимального числа динамических испытаний: не менее 6 для КС-2 и 9 для КС-3. Выберите вариант, соответствующий исходным данным: КС-1; КС-2; КС-3.

Используется для проверки рекомендуемого минимального числа динамических испытаний: не менее 6 для КС-2 и 9 для КС-3.

Общее число свай данного типа на объекте*

Что указать: Общее число свай данного типа на объекте

Для программы испытаний СП 24 рекомендует динамически испытывать до 2% общего числа свай данного типа. Допустимый диапазон: от 1 до 100000.

Для программы испытаний СП 24 рекомендует динамически испытывать до 2% общего числа свай данного типа.

Число динамически испытанных одинаковых свай*

Что указать: Число динамически испытанных одинаковых свай

Целое число фактически испытанных одинаковых свай; не может превышать общее число свай данного типа. Допустимый диапазон: от 1 до 10000.

Целое число фактически испытанных одинаковых свай; не может превышать общее число свай данного типа.

Остаточный отказ сваи sₐ за один удар*

Что указать: Остаточный отказ сваи sₐ за один удар

Измеренный остаточный отказ при контрольной добивке. Формула (7.22) применяется при sₐ≥2 мм. Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 2 до 100.

Измеренный остаточный отказ при контрольной добивке. Формула (7.22) применяется при sₐ≥2 мм.

Площадь поперечного сечения сваи A*

Что указать: Площадь поперечного сечения сваи A

Площадь полного поперечного сечения ствола сваи. Для 300×300 мм A=0,09 м². Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 0.005 до 3.

Площадь полного поперечного сечения ствола сваи. Для 300×300 мм A=0,09 м².

Режим определения расчётной энергии удара Ed*

Как используется нормативная таблица

Калькулятор хранит значения таблицы внутри проекта, выбирает строку и столбец по исходным данным и показывает принятое значение в блоке «Что калькулятор принял для расчёта». Самостоятельный поиск обычного табличного значения в СП не требуется.

Формула расчётной энергии принимается по таблице 7.13 СП 24. Тип молота не изменяет коэффициент восстановления удара.

Вес ударной части молота G*

Что указать: Вес ударной части молота G

Вес ударной части молота, используемый в формуле энергии удара. Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 0.1 до 1000.

Вес ударной части молота, используемый в формуле энергии удара.

Масса молота m₁*(т)

Что указать: Масса молота m₁

Полная масса молота по обозначениям формулы (7.22). Не путать с массой ударной части G/g. Введите значение в единицах «т». Допустимый диапазон: от 0.05 до 100 т.

Полная масса молота по обозначениям формулы (7.22). Не путать с массой ударной части G/g.

Масса сваи с наголовником m₂*(т)

Что указать: Масса сваи с наголовником m₂

Суммарная масса сваи и наголовника. Введите значение в единицах «т». Допустимый диапазон: от 0.05 до 200 т.

Суммарная масса сваи и наголовника.

Масса подбабка m₃*(т)

Что указать: Масса подбабка m₃

При отсутствии подбабка задайте 0. Введите значение в единицах «т». Допустимый диапазон: от 0 до 100 т.

При отсутствии подбабка задайте 0.

Переход от частного Fu к нормативному Fu,n*

Что указать: Переход от частного Fu к нормативному Fu,n

Выбор должен совпадать с фактическим числом испытанных свай. Для менее шести принимается минимальный частный результат; для шести и более — статистика с обеспеченностью 0,95. Выберите вариант, соответствующий исходным данным: Испытано менее 6 одинаковых свай: введённый результат является минимальным; Испытано не менее 6 свай: Fu,n и γc,g1 получены статистической обработкой.

Коэффициент надёжности по ответственности γn*

Что указать: Коэффициент надёжности по ответственности γn

Принимается по ГОСТ 27751 для уровня ответственности объекта; в проверке используется γn·N. Допустимый диапазон: от 1 до 1.5.

Принимается по ГОСТ 27751 для уровня ответственности объекта; в проверке используется γn·N.

Результаты расчета

Предварительная расчётная схема

Введите данные и нажмите "Рассчитать"

Инженерный отчёт

Скачайте результаты расчёта в PDF или DOCX. В отчёт входят исходные данные, результаты, предупреждения и примечания.

Бесплатно: 5 скачиваний в календарный месяц без регистрации.

БЕСПЛАТНО · 5/МЕС

Сначала заполните исходные данные и выполните расчёт.

ПРИМЕР ОТЧЁТА

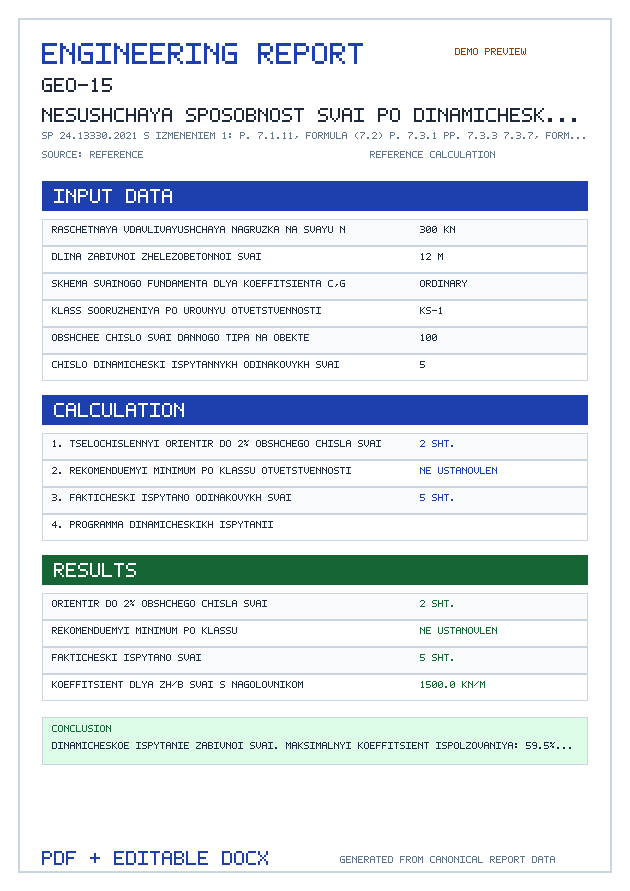

Пример инженерного отчёта

Посмотрите, как выглядит готовый отчёт перед скачиванием.

PDF удобно сохранить или отправить, а DOCX можно отредактировать при необходимости.

Пакеты ПРО и ПРО+

ПРО — 299 ₽50 ИИ-запросов · 30 дней

ПРО+ — 599 ₽120 ИИ-запросов · 30 дней

В обоих пакетах: сохранение истории расчётов и ИИ-диалогов, отчёты PDF/DOCX и работа без рекламы. Оплата разовая, без автопродления и автоматических списаний.

Посмотреть пакеты

Платный пакет не включает контроль правильности расчётов. Окончательное решение всегда за вами — обязательно проконсультируйтесь со специалистом.

Важно. Калькулятор предназначен только для справочной предварительной оценки, может содержать ошибки и не является проектным расчётом, проектной документацией, экспертизой или заключением. Исходные данные и результат до применения должен проверить квалифицированный специалист соответствующей области. Пользователь самостоятельно отвечает за введённые данные и принятые решения. Ответственность разработчика ограничивается в пределах, допускаемых законодательством РФ.

Какие данные нужны для расчёта

Ниже перечислены исходные данные, которые использует этот калькулятор. Часть полей может появляться только для выбранного режима расчёта.

Расчётная вдавливающая нагрузка на сваю N — кН, тс
Расчётная нагрузка по I группе предельных состояний. Проверяется условие γn·N ≤ Fd/γc,g.
Длина забивной железобетонной сваи — мм, см, м
Формула по остаточному отказу применяется в этой версии только к забивной железобетонной свае длиной не более 20 м.
Схема свайного фундамента для коэффициента γc,g
Для одиночной квадратной забивной сваи под колонну при N>600 кН автоматически применяется γc,g=1,6; в остальных поддерживаемых случаях — 1,4.
Класс сооружения по уровню ответственности
Используется для проверки рекомендуемого минимального числа динамических испытаний: не менее 6 для КС-2 и 9 для КС-3.
Общее число свай данного типа на объекте
Для программы испытаний СП 24 рекомендует динамически испытывать до 2% общего числа свай данного типа.
Число динамически испытанных одинаковых свай
Целое число фактически испытанных одинаковых свай; не может превышать общее число свай данного типа.
Остаточный отказ сваи sₐ за один удар — мм, см, м
Измеренный остаточный отказ при контрольной добивке. Формула (7.22) применяется при sₐ≥2 мм.
Площадь поперечного сечения сваи A — мм², см², м²
Площадь полного поперечного сечения ствола сваи. Для 300×300 мм A=0,09 м².
Режим определения расчётной энергии удара Ed
Формула расчётной энергии принимается по таблице 7.13 СП 24. Тип молота не изменяет коэффициент восстановления удара.
Вес ударной части молота G — кН, тс
Вес ударной части молота, используемый в формуле энергии удара.
Фактическая высота падения ударной части Hф — мм, см, м
Фактическая высота падения или хода ударной части для расчёта Ed по таблице 7.13.
Используется в зависимости от выбранного режима расчёта.
Высота падения ударной части при контрольной добивке Hп — мм, см, м
Высота падения ударной части при одиночном контрольном ударе без подачи топлива.
Используется в зависимости от выбранного режима расчёта.
Высота первого отскока ударной части h — мм, см, м
Высота первого отскока; должна быть меньше Hп.
Используется в зависимости от выбранного режима расчёта.
Масса молота m₁ — т
Полная масса молота по обозначениям формулы (7.22). Не путать с массой ударной части G/g.
Масса сваи с наголовником m₂ — т
Суммарная масса сваи и наголовника.
Масса подбабка m₃ — т
При отсутствии подбабка задайте 0.
Переход от частного Fu к нормативному Fu,n
Выбор должен совпадать с фактическим числом испытанных свай. Для менее шести принимается минимальный частный результат; для шести и более — статистика с обеспеченностью 0,95.
Нормативное предельное сопротивление Fu,n по статистической обработке — кН, тс
Готовое нормативное значение серии не менее шести одинаковых свай, определённое статистически при обеспеченности 0,95.
Используется в зависимости от выбранного режима расчёта.
Коэффициент надёжности по грунту γc,g1 для серии
Подтверждённый коэффициент из статистической обработки результатов испытаний.
Используется в зависимости от выбранного режима расчёта.
Коэффициент надёжности по ответственности γn
Принимается по ГОСТ 27751 для уровня ответственности объекта; в проверке используется γn·N.

Калькулятор находится в разработке и тестировании

Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.

Нашли ошибку или неточность?

Сообщите, что исправить или добавить.

Расчет несущей способности сваи по динамическим испытаниям

Калькулятор определяет частное значение предельного сопротивления сваи Fu и расчетную несущую способность Fd по результатам динамической нагрузки при добивке.

Какие данные используются

Остаточный отказ сваи после удара
Энергия удара молота
Тип молота и коэффициент восстановления удара
Площадь сечения сваи
Масса сваи, ударной части и подбабка

Методика

Расчет выполняется по формуле СП 24.13330.2021 для динамических испытаний. После определения Fu выполняется переход к расчетной несущей способности Fd с учетом коэффициентов надежности.

Ограничения

Формула чувствительна к корректности измерения отказа, фактической энергии удара и параметров молота. Для проектного решения результаты динамических испытаний нужно сопоставлять с инженерно-геологическими данными и программой испытаний.

Нормы и формулы

СП 24.13330.2021 Свайные фундаменты — с Изменением №1

ГОСТ 27751-2014 Надёжность строительных конструкций и оснований — с Изменением №1 и действующей поправкой

СП 24.13330.2021 — Росстандарт ↗ГОСТ 27751-2014 — Росстандарт ↗

Расчётные формулы и условия

Ориентир и минимум программы испытаний

Количество назначается проектом; отдельно показываются целочисленный ориентир до 2% и рекомендуемый минимум 6/9 для КС-2/КС-3

Нормативная привязка: СП 24 п. 7.3.1

Фиксированные η, M и ε²

Для поддерживаемой ж/б системы приняты 1500, 1 и 0,2

Нормативная привязка: СП 24 п. 7.3.7, таблица 7.11

Коэффициент масс

m1 — молот, m2 — свая с наголовником, m3 — подбабок

Нормативная привязка: СП 24 формула (7.22)

Нормативное Fu,n

Минимум для менее шести либо статистика для не менее шести свай

Нормативная привязка: СП 24 п. 7.3.4

Расчётное Fd

F_{d}=\frac{\gamma_{c}\cdot F_{u,n}}{\gamma_{c,g1},} \gamma_{c}=1

Нормативная привязка: СП 24 формула (7.20)

Допускаемая нагрузка

N_{adm}=\frac{F_{d}}{\gamma_{n}\gamma_{c,g}}, \gamma_{c,g}=1{,}4 \text{либо} 1{,}6

Нормативная привязка: СП 24 формула (7.2)
