BET-06 - Проверка прочности по поперечной силе

Расчет прочности железобетонного элемента на действие поперечной силы согласно СП 63.13330.2018

Нормативный документ: СП 63.13330.2018 п.п. 8.1.31-8.1.46

Что хотите посчитать?

Опишите задачу по калькулятору «Проверка прочности по поперечной силе».

Исходные данные

Введённые поля сохраняются на этом устройстве.

Популярные исходные данные

Пресет не подтверждает специальные нормативные условия. Обязательные подтверждения необходимо выбрать вручную.

Проверка наклонных сечений*

Что указать: Проверка наклонных сечений

Для переменной эпюры Q задайте ряд фактических пар c–Q; калькулятор не интерполирует нагрузку между строками. Выберите вариант, соответствующий исходным данным: Одно заданное сечение; Ряд сечений c–Q с автоматическим поиском опасного.

Для переменной эпюры Q задайте ряд фактических пар c–Q; калькулятор не интерполирует нагрузку между строками.

Ширина прямоугольного сечения b*

Что указать: Ширина прямоугольного сечения b

Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 100 до 2000.

Полная высота сечения h*

Что указать: Полная высота сечения h

Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 150 до 3000.

Расстояние до центра растянутой арматуры a*

Что указать: Расстояние до центра растянутой арматуры a

h₀=h−a. Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 15 до 300.

h₀=h−a.

Определить защитный слой и расстояние до оси

Состав нагрузок (γb1)*

Длительность действия нагрузки

Выбор влияет на коэффициент условий работы бетона. Учитывайте состав именно той комбинации нагрузок, для которой выполняется проверка: наличие кратковременной части и случай только постоянных и длительных воздействий — разные нормативные ветви.

Источник: СП 63.13330, коэффициенты условий работы бетона

Условия вертикального бетонирования (γb3)*

Что указать: Условия вертикального бетонирования (γb3)

Выберите вариант, соответствующий исходным данным: Обычные условия: γb3=1,0; Вертикальный слой выше 1,5 м: γb3=0,85.

Поперечная арматура*

Что указать: Поперечная арматура

Выберите вариант, соответствующий исходным данным: Не учитывать поперечную арматуру; Задать суммарной площадью ветвей Asw; Задать диаметром и количеством ветвей.

Класс тяжёлого бетона*

Как выбрать класс бетона

Выберите класс из проекта, паспорта смеси или результатов подтверждённого обследования. Калькулятор сам подставит связанные расчётные сопротивления и модуль из встроенного набора данных. Нельзя выбирать класс только по внешнему виду конструкции.

Результаты расчета

Предварительная расчётная схема

Введите данные и нажмите "Рассчитать"

Инженерный отчёт

Скачайте результаты расчёта в PDF или DOCX. В отчёт входят исходные данные, результаты, предупреждения и примечания.

ПРО

Сначала заполните исходные данные и выполните расчёт.

ПРИМЕР ОТЧЁТА

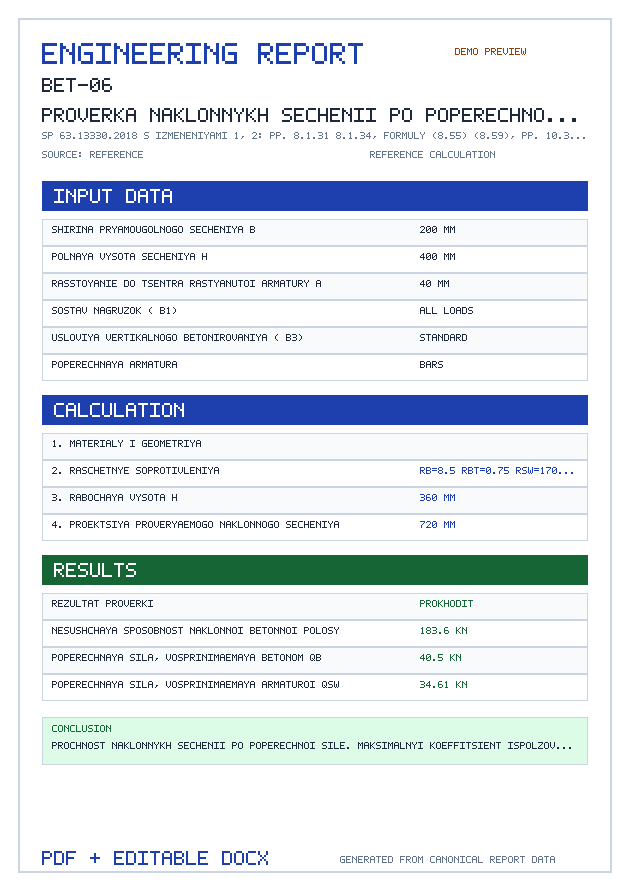

Пример инженерного отчёта

Посмотрите, как выглядит готовый отчёт перед скачиванием.

PDF удобно сохранить или отправить, а DOCX можно отредактировать при необходимости.

Пакеты ПРО и ПРО+

ПРО — 299 ₽50 ИИ-запросов · 30 дней

ПРО+ — 599 ₽120 ИИ-запросов · 30 дней

В обоих пакетах: сохранение истории расчётов и ИИ-диалогов, отчёты PDF/DOCX и работа без рекламы. Оплата разовая, без автопродления и автоматических списаний.

Посмотреть пакеты

Платный пакет не включает контроль правильности расчётов. Окончательное решение всегда за вами — обязательно проконсультируйтесь со специалистом.

Важно. Калькулятор предназначен только для справочной предварительной оценки, может содержать ошибки и не является проектным расчётом, проектной документацией, экспертизой или заключением. Исходные данные и результат до применения должен проверить квалифицированный специалист соответствующей области. Пользователь самостоятельно отвечает за введённые данные и принятые решения. Ответственность разработчика ограничивается в пределах, допускаемых законодательством РФ.

Какие данные нужны для расчёта

Ниже перечислены исходные данные, которые использует этот калькулятор. Часть полей может появляться только для выбранного режима расчёта.

Проверка наклонных сечений
Для переменной эпюры Q задайте ряд фактических пар c–Q; калькулятор не интерполирует нагрузку между строками.
Поперечная сила Q для выбранного сечения — кН, тс
Используется в зависимости от выбранного режима расчёта.
Длина проекции наклонного сечения c — мм, см, м
Проверьте ряд наклонных сечений в нормативном диапазоне h₀…2h₀. Одно выбранное c не доказывает, что найдено наиболее неблагоприятное сечение.
Используется в зависимости от выбранного режима расчёта.
Проверяемые наклонные сечения
Используется в зависимости от выбранного режима расчёта.
- Проекция c — мм, см, м
  Проверьте ряд наклонных сечений в нормативном диапазоне h₀…2h₀. Одно выбранное c не доказывает, что найдено наиболее неблагоприятное сечение.
- Поперечная сила Q — кН, тс
Ширина прямоугольного сечения b — мм, см, м
Полная высота сечения h — мм, см, м
Расстояние до центра растянутой арматуры a — мм, см, м
h₀=h−a.
Состав нагрузок (γb1)
Условия вертикального бетонирования (γb3)
Поперечная арматура
Суммарная площадь ветвей Asw в одном сечении — мм², см², м²
Используется в зависимости от выбранного режима расчёта.
Диаметр поперечной арматуры
Используется в зависимости от выбранного режима расчёта.
Количество работающих ветвей
Допускается только целое число ветвей; окончательную конструкцию хомута проверяют отдельно.
Используется в зависимости от выбранного режима расчёта.
Шаг поперечной арматуры sw — мм, см, м
Используется в зависимости от выбранного режима расчёта.
Класс тяжёлого бетона
Класс поперечной арматуры
Используется в зависимости от выбранного режима расчёта.

Калькулятор находится в разработке и тестировании

Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.

Нашли ошибку или неточность?

Сообщите, что исправить или добавить.

Расчет на действие поперечной силы

Калькулятор для проверки прочности железобетонных элементов по наклонным сечениям — расчет на действие поперечной силы с учетом поперечной арматуры (хомутов).

Зачем нужна поперечная арматура

Поперечная арматура (хомуты) предотвращает разрушение железобетонного элемента от косой трещины. Правильный расчет хомутов обеспечивает:

Восприятие касательных напряжений
Надежную анкеровку продольной арматуры
Предотвращение хрупкого разрушения

Результаты расчета

Требуется ли поперечная арматура
Шаг хомутов по расчету
Проверка по бетонной полосе между наклонными трещинами

Нормы и формулы

СП 63.13330.2018 Бетонные и железобетонные конструкции. Основные положения — Действующая редакция с изменениями №1 и №2

СП 63.13330.2018 — Росстандарт ↗Изменение №1 — Росстандарт ↗Изменение №2 — Росстандарт ↗

Расчётные формулы и условия

Бетонная составляющая Qb

\varphi_{b2}=1{,}5

Нормативная привязка: СП 63 формула (8.57)

Интенсивность поперечной арматуры

q_{sw}=\frac{R_{sw}\cdot A_{sw}}{s_{w}}

Нормативная привязка: СП 63 формула (8.59)

Итог выбранного наклонного сечения

Q\le Q_{b}+Q_{sw}

Нормативная привязка: СП 63 формула (8.56)

Бетонная полоса

Q_{strip}=0{,}3R_{b}\cdot b\cdot h_{0}

Нормативная привязка: СП 63 формула (8.55)

Нормативные таблицы

СП 63.13330.2018, таблица 6.14 — Расчётные сопротивления ненапрягаемой арматуры

официальный источник ↗

Фрагмент только классов из СП 63; специальные классы из отдельных СТО сюда не включены.

Класс	Rs, МПа	Rsc, МПа	Rsw, МПа
A240	210	210	170
A400	340	340	280
A500	435	435	300
A600	520	470	300
A800	695	500	300
A1000	870	500	300
B500	415	415	300
Вр500	415	360	300

СП 63.13330.2018, таблица 6.8 — Расчётные сопротивления тяжёлого бетона Rb и Rbt

официальный источник ↗

Фрагмент по классам тяжёлого бетона, которые заведены в общем справочнике расчётных ядер.

Характеристика	B10	B12.5	B15	B20	B25	B30	B35	B40	B45	B50
Rb, МПа	6	7,5	8,5	11,5	14,5	17	19,5	22	25	27,5
Rbt, МПа	0,56	0,66	0,75	0,9	1,05	1,15	1,3	1,4	1,5	1,6

Показаны исходные табличные значения. Коэффициенты условий работы применяются в расчётном ядре отдельно.

Дополнительные нормативные положения

Расчёт также учитывает следующие положения нормативных документов.

СП 63.13330.2018 — п. 6.1.12
СП 63.13330.2018 — п. 6.1.6
СП 63.13330.2018 — пп. 10.3.11–10.3.13
СП 63.13330.2018 — пп. 8.1.31–8.1.34
СП 63.13330.2018 — формулы (8.55)–(8.59)
