BET-05 - Проверка внецентренно растянутого ж/б элемента

Проверка прямоугольного сечения при плоском внецентренном растяжении с одним моментом любого знака. M>0 смещает N к As, M<0 — к A′s. Проверяются обе ветви п. 8.1.19; физически невозможная геометрия и случаи, требующие нелинейной деформационной модели, блокируются. Косое растяжение, два момента, непрямоугольные сечения и полный конструктивный контроль не входят в расчёт и явно отмечаются предупреждением.

Нормативный документ: СП 63.13330.2018 с Изменениями №1, №2: таблица 6.14, пп. 6.1.12, 6.2.8, 8.1.9, 8.1.19; формулы (8.20)–(8.25)

Исходные данные

Введённые поля сохраняются на этом устройстве.

Популярные исходные данные

Пресет не подтверждает специальные нормативные условия. Обязательные подтверждения необходимо выбрать вручную.

Расчётная растягивающая сила N*

Что указать: Расчётная растягивающая сила N

Положительная расчётная растягивающая сила первой группы предельных состояний. Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 0.1 до 50000.

Положительная расчётная растягивающая сила первой группы предельных состояний.

Расчётный знаковый момент M*

Что указать: Расчётный знаковый момент M

M>0 смещает линию действия N от центра сечения к As; M<0 — к A′s. Оба направления рассчитываются без ручного переименования рядов. Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от -10000 до 10000.

M>0 смещает линию действия N от центра сечения к As; M<0 — к A′s. Оба направления рассчитываются без ручного переименования рядов.

Ширина прямоугольного сечения b*

Что указать: Ширина прямоугольного сечения b

Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 100 до 3000.

Высота сечения h*

Что указать: Высота сечения h

Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 150 до 4000.

Расстояние до центра As, a*

Что указать: Расстояние до центра As, a

Расстояние от грани со стороны As до центра ряда As. Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 10 до 500.

Расстояние от грани со стороны As до центра ряда As.

Определить защитный слой и расстояние до оси

Расстояние до центра A′s, a′*

Что указать: Расстояние до центра A′s, a′

Расстояние от противоположной грани до центра ряда A′s. Значение вводится явно. Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 10 до 500.

Расстояние от противоположной грани до центра ряда A′s. Значение вводится явно.

Определить защитный слой и расстояние до оси

Способ задания арматуры As*

Что указать: Способ задания арматуры As

Выберите вариант, соответствующий исходным данным: Площадью; Диаметром и количеством.

Способ задания арматуры A′s*

Что указать: Способ задания арматуры A′s

Выберите вариант, соответствующий исходным данным: Площадью; Диаметром и количеством.

Класс тяжёлого бетона*

Как выбрать класс бетона

Выберите класс из проекта, паспорта смеси или результатов подтверждённого обследования. Калькулятор сам подставит связанные расчётные сопротивления и модуль из встроенного набора данных. Нельзя выбирать класс только по внешнему виду конструкции.

Используется в ветви, где сила N расположена за пределами ближайшего к ней ряда арматуры.

Класс арматуры*

Как выбрать класс арматуры

Используйте класс по проекту, маркировке или документам на арматуру. Расчётные сопротивления определяются внутри калькулятора по выбранному классу, а не вводятся вручную.

Rs и Rsc принимаются по таблице 6.14 СП 63.13330.2018 в редакции Изменения №1.

Длительность действия нагрузки*

Длительность действия нагрузки

Выбор влияет на коэффициент условий работы бетона. Учитывайте состав именно той комбинации нагрузок, для которой выполняется проверка: наличие кратковременной части и случай только постоянных и длительных воздействий — разные нормативные ветви.

Источник: СП 63.13330, коэффициенты условий работы бетона

Выбор одновременно определяет γb1 для бетона и нормативное значение Rsc по примечанию к таблице 6.14.

Условия бетонирования*

Что указать: Условия бетонирования

Выберите вариант, соответствующий исходным данным: Стандартные: γb3=1,0; Вертикальный слой >1,5 м: γb3=0,85.

Результаты расчета

Введите данные и нажмите "Рассчитать"

Инженерный отчёт

Скачайте результаты расчёта в PDF или DOCX. В отчёт входят исходные данные, результаты, предупреждения и примечания.

Бесплатно: 5 скачиваний в календарный месяц без регистрации.

БЕСПЛАТНО · 5/МЕС

Сначала заполните исходные данные и выполните расчёт.

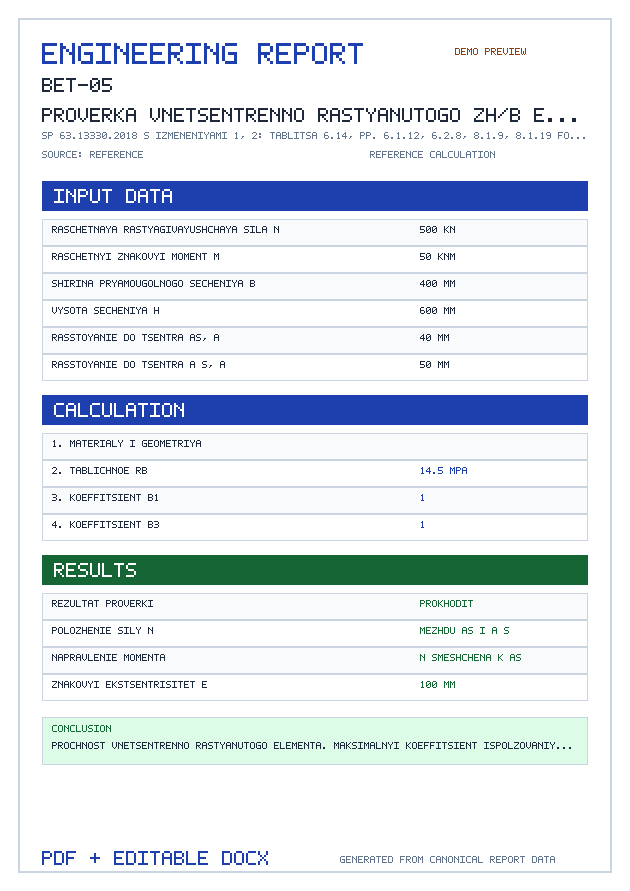

ПРИМЕР ОТЧЁТА

Пример инженерного отчёта

Посмотрите, как выглядит готовый отчёт перед скачиванием.

PDF удобно сохранить или отправить, а DOCX можно отредактировать при необходимости.

Пакеты ПРО и ПРО+

ПРО — 299 ₽50 ИИ-запросов · 30 дней

ПРО+ — 599 ₽120 ИИ-запросов · 30 дней

В обоих пакетах: сохранение истории расчётов и ИИ-диалогов, отчёты PDF/DOCX и работа без рекламы. Оплата разовая, без автопродления и автоматических списаний.

Посмотреть пакеты

Платный пакет не включает контроль правильности расчётов. Окончательное решение всегда за вами — обязательно проконсультируйтесь со специалистом.

Важно. Калькулятор предназначен только для справочной предварительной оценки, может содержать ошибки и не является проектным расчётом, проектной документацией, экспертизой или заключением. Исходные данные и результат до применения должен проверить квалифицированный специалист соответствующей области. Пользователь самостоятельно отвечает за введённые данные и принятые решения. Ответственность разработчика ограничивается в пределах, допускаемых законодательством РФ.

Какие данные нужны для расчёта

Ниже перечислены исходные данные, которые использует этот калькулятор. Часть полей может появляться только для выбранного режима расчёта.

Расчётная растягивающая сила N — кН, тс
Положительная расчётная растягивающая сила первой группы предельных состояний.
Расчётный знаковый момент M — кН·м, тс·м
M>0 смещает линию действия N от центра сечения к As; M<0 — к A′s. Оба направления рассчитываются без ручного переименования рядов.
Ширина прямоугольного сечения b — мм, см, м
Высота сечения h — мм, см, м
Расстояние до центра As, a — мм, см, м
Расстояние от грани со стороны As до центра ряда As.
Расстояние до центра A′s, a′ — мм, см, м
Расстояние от противоположной грани до центра ряда A′s. Значение вводится явно.
Способ задания арматуры As
Площадь арматуры As — мм², см², м²
При задании только площадью фактическая раскладка, боковой защитный слой и чистые расстояния не могут быть подтверждены автоматически.
Используется в зависимости от выбранного режима расчёта.
Диаметр стержней As
Используется в зависимости от выбранного режима расчёта.
Количество стержней As в одном ряду
Используется в зависимости от выбранного режима расчёта.
Способ задания арматуры A′s
Площадь арматуры A′s — мм², см², м²
При задании только площадью фактическая раскладка, боковой защитный слой и чистые расстояния не могут быть подтверждены автоматически.
Используется в зависимости от выбранного режима расчёта.
Диаметр стержней A′s
Используется в зависимости от выбранного режима расчёта.
Количество стержней A′s в одном ряду
Используется в зависимости от выбранного режима расчёта.
Класс тяжёлого бетона
Используется в ветви, где сила N расположена за пределами ближайшего к ней ряда арматуры.
Класс арматуры
Rs и Rsc принимаются по таблице 6.14 СП 63.13330.2018 в редакции Изменения №1.
Длительность действия нагрузки
Выбор одновременно определяет γb1 для бетона и нормативное значение Rsc по примечанию к таблице 6.14.
Условия бетонирования

Калькулятор находится в разработке и тестировании

Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.

Нашли ошибку или неточность?

Сообщите, что исправить или добавить.

Расчет при внецентренном растяжении

Калькулятор для проверки прочности железобетонных элементов при одновременном действии растягивающей силы и изгибающего момента.

Область применения

Стенки резервуаров и силосов
Затяжки арок и рам
Элементы подпорных стен
Обделки тоннелей

Особенности расчета

При внецентренном растяжении все сечение может быть растянуто. Расчет выполняется в зависимости от положения продольной силы относительно арматуры:

Сила приложена между арматурой
Сила приложена за пределами арматуры

Нормы и формулы

СП 63.13330.2018 — Изменения №1–2

СП 63.13330.2018 — Росстандарт ↗Изменение №1 — Росстандарт ↗Изменение №2 — Росстандарт ↗

Расчётные формулы и условия

N*e≤Rs*A's*z

e\le R_{s}*A_{s}^{\prime}*z

Нормативная привязка: 8.20; 8.22

N*e'≤Rs*As*z

e^{\prime}\le R_{s}*A_{s}*z

Нормативная привязка: 8.21; 8.23

x=min(xraw,xiR*h0)

x=\min(x_{\mathrm{raw}},xiR*h_{0})

Нормативная привязка: 8.1.19

e0=M/N

e_{0}=\frac{M}{N}

Нормативная привязка: 8.1.19

N*e≤Rb*b*x*(h0-0.5x)+Rsc*A's*z

e\le R_{b}*b*x*(h_{0}-0.5x)+R_{sc}*A_{s}^{\prime}*z

Нормативная привязка: 8.20; 8.24

x по равновесию

8.25

Нормативная привязка: 8.25

Нормативные таблицы

СП 63.13330.2018, таблица 6.14 — Расчётные сопротивления ненапрягаемой арматуры

официальный источник ↗

Фрагмент только классов из СП 63; специальные классы из отдельных СТО сюда не включены.

Класс	Rs, МПа	Rsc, МПа	Rsw, МПа
A240	210	210	170
A400	340	340	280
A500	435	435	300
A600	520	470	300
A800	695	500	300
A1000	870	500	300
B500	415	415	300
Вр500	415	360	300

СП 63.13330.2018, таблица 6.8 — Расчётные сопротивления тяжёлого бетона Rb и Rbt

официальный источник ↗

Фрагмент по классам тяжёлого бетона, которые заведены в общем справочнике расчётных ядер.

Характеристика	B10	B12.5	B15	B20	B25	B30	B35	B40	B45	B50
Rb, МПа	6	7,5	8,5	11,5	14,5	17	19,5	22	25	27,5
Rbt, МПа	0,56	0,66	0,75	0,9	1,05	1,15	1,3	1,4	1,5	1,6

Показаны исходные табличные значения. Коэффициенты условий работы применяются в расчётном ядре отдельно.

Дополнительные нормативные положения

Расчёт также учитывает следующие положения нормативных документов.

СП 63.13330.2018 — 6.1.12
СП 63.13330.2018 — 6.2.8
СП 63.13330.2018 — 8.1.19
СП 63.13330.2018 — 8.1.6
СП 63.13330.2018 — формулы 8.20–8.25
