GEO-18 - Проверка заданной поверхности скольжения

Контроль одной заданной поверхности по согласованным сегментным силам. В режиме снижения прочности применяется нормативное преобразование φ1=arctg(tgφ/K) и c1=c/K; деление самого угла φ на K исключено.

Нормативный документ: СП 116.13330.2012 с Изменениями №1–2: пп. 5.2.2–5.2.3, формулы (5.1а), (5.1б), (5.2); СП 22.13330.2016 пп. 5.7.7–5.7.10

ИИ-помощник

Помощь с расчётом или свой вопрос.

Какие данные нужны для расчёта

Ниже перечислены исходные данные, которые использует этот калькулятор. Часть полей может появляться только для выбранного режима расчёта.

  • Метод проверки заданной поверхности
  • Источник требуемого коэффициента устойчивости

    Формульный режим не определяет класс ответственности и γd за пользователя.

  • Коэффициент надёжности по ответственности γn

    Используется в зависимости от выбранного режима расчёта.

  • Расчётное сочетание для коэффициента ψ

    Используется в зависимости от выбранного режима расчёта.

  • Коэффициент условий работы γd

    Назначается по нормам конкретного сооружения и принятой расчётной модели.

    Используется в зависимости от выбранного режима расчёта.

  • Требуемый коэффициент устойчивости (ручной ввод)

    Используется в зависимости от выбранного режима расчёта.

  • Сегменты заданной поверхности скольжения

    N, U и T должны быть получены одной согласованной моделью равновесия. Калькулятор проверяет уже заданную поверхность, но не генерирует пробные поверхности и не восстанавливает межотсековые силы.

    • Длина сегмента l — мм, см, м
    • Нормальная сила N — кН, тс
    • Равнодействующая порового давления U — кН, тс
    • Сдвигающая сила T — кН, тс
    • Удельное сцепление c — кПа
    • Угол внутреннего трения φ — °

Калькулятор находится в разработке и тестировании

Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.

Нашли ошибку или неточность?

Сообщите, что исправить или добавить.

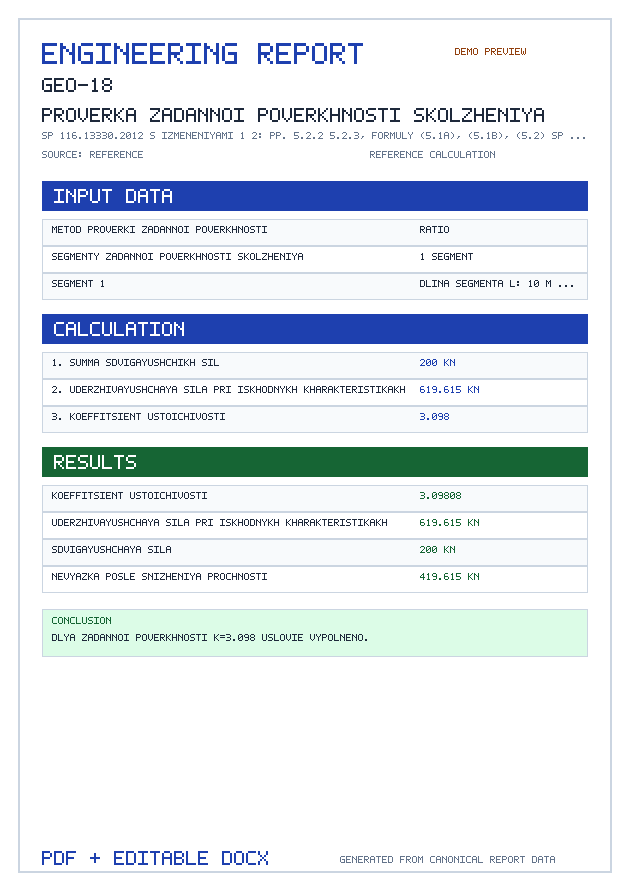

О калькуляторе GEO-18

Данный онлайн калькулятор предназначен для расчета строительных конструкций в соответствии с нормативным документом СП 116.13330.2012 с Изменениями №1–2: пп. 5.2.2–5.2.3, формулы (5.1а), (5.1б), (5.2); СП 22.13330.2016 пп. 5.7.7–5.7.10. Перед использованием результата проверьте область поддерживаемого режима и сообщения калькулятора.

Как пользоваться калькулятором

  • Введите исходные данные в поля формы слева
  • При необходимости выберите единицы измерения
  • Нажмите кнопку "Рассчитать"
  • Проверьте результаты, предупреждения, ошибки и ограничения метода

Нормативная база

Нормативная основа: СП 116.13330.2012 с Изменениями №1–2: пп. 5.2.2–5.2.3, формулы (5.1а), (5.1б), (5.2); СП 22.13330.2016 пп. 5.7.7–5.7.10. Область применимости и полнота расчётной модели должны подтверждаться описанием конкретного калькулятора и первичным нормативным источником.

Нормы и формулы

СП 116.13330.2012 Инженерная защита территорий, зданий и сооружений от опасных геологических процессов — с Изменениями №1–2

СП 22.13330.2016 Основания зданий и сооружений — с Изменениями №1–5

СП 116.13330.2012 — Росстандарт ↗СП 22.13330.2016 — Росстандарт ↗

Расчётные формулы и условия

Отношение удерживающих и сдвигающих сил
K=∑[c⋅l+(N−U)tgφ]∑TK=\sum \frac{[c\cdot l+(N-U)t_{g}\varphi]}{\sum T}
Нормативная привязка: СП 116 формула (5.1а)
Снижение прочности
c1=cKиtgφ1=tgφKc_{1}=\frac{c}{K} \text{и} tg\varphi_{1}=\frac{tg\varphi}{K}
Нормативная привязка: СП 116 формулы (5.1б), (5.2)
Невязка предельного равновесия
R(K)−F=0R(K)-F=0
Нормативная привязка: СП 116 формулы (5.1б)–(5.2)

Дополнительные нормативные положения

Расчёт также учитывает следующие положения нормативных документов.

  • СП 116.13330.2012 — пп. 5.2.2–5.2.3
  • СП 116.13330.2012 — формулы (5.1а), (5.1б), (5.2)
  • СП 22.13330.2016 — пп. 5.7.7–5.7.10
