GEO-17 - Дополнительное давление от уплотнения обратной засыпки

Расчёт дополнительной эпюры в текущей модели с нормативной привязкой к приложению Ж и формулам (Ж.1)–(Ж.5) СП 381. Характерные параметры zc, hc и pc формируются из P, ka и γ′; точная применимость исходной P подтверждается для конкретного способа уплотнения.

Нормативный документ: СП 381.1325800.2018 с Изменением №1: п. 6.3.6, приложение Ж, рисунок Ж.1, формулы (Ж.1)–(Ж.5)

ИИ-помощник

Помощь с расчётом или свой вопрос.

Какие данные нужны для расчёта

Ниже перечислены исходные данные, которые использует этот калькулятор. Часть полей может появляться только для выбранного режима расчёта.

  • Грунт обратной засыпки

    Текущая расчётная модель ограничена однородной несвязной засыпкой и имеет нормативную привязку к приложению Ж СП 381.

  • Высота учитываемой эпюры H — мм, см, м
  • Эквивалентная полосовая нагрузка механизма P — кН/м

    Задайте P по исходным данным механизма и принятой нормативной трактовке. Для виброуплотнения состав эквивалентной нагрузки следует подтвердить отдельно.

  • Коэффициент активного давления грунта ka

    Определяется по применимой модели активного давления. При ka=1 дополнительная эпюра относительно активного давления равна нулю.

  • Эффективный удельный вес засыпки γ′ — кН/м³

Калькулятор находится в разработке и тестировании

Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.

Нашли ошибку или неточность?

Сообщите, что исправить или добавить.

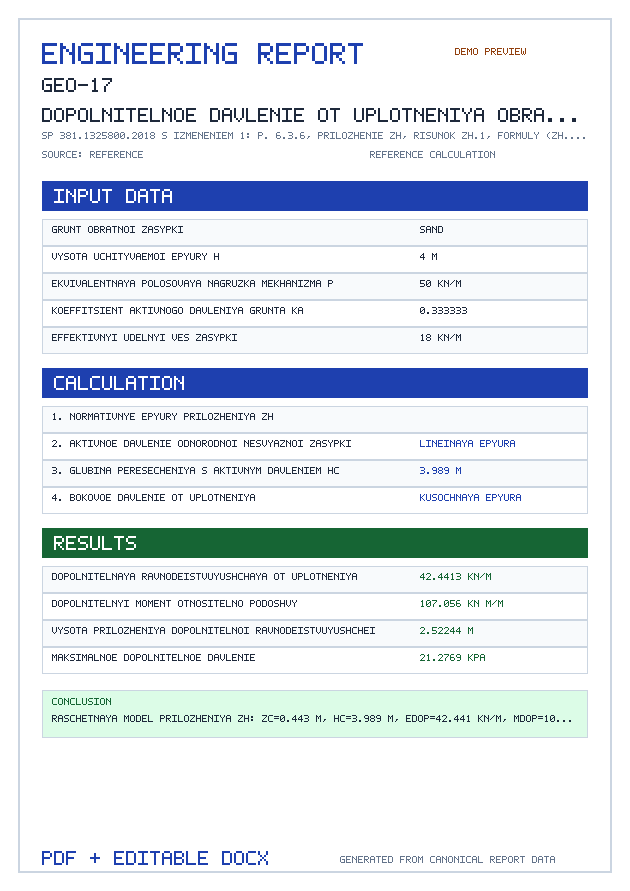

О калькуляторе GEO-17

Данный онлайн калькулятор предназначен для расчета строительных конструкций в соответствии с нормативным документом СП 381.1325800.2018 с Изменением №1: п. 6.3.6, приложение Ж, рисунок Ж.1, формулы (Ж.1)–(Ж.5). Перед использованием результата проверьте область поддерживаемого режима и сообщения калькулятора.

Как пользоваться калькулятором

  • Введите исходные данные в поля формы слева
  • При необходимости выберите единицы измерения
  • Нажмите кнопку "Рассчитать"
  • Проверьте результаты, предупреждения, ошибки и ограничения метода

Нормативная база

Нормативная основа: СП 381.1325800.2018 с Изменением №1: п. 6.3.6, приложение Ж, рисунок Ж.1, формулы (Ж.1)–(Ж.5). Область применимости и полнота расчётной модели должны подтверждаться описанием конкретного калькулятора и первичным нормативным источником.

Нормы и формулы

СП 381.1325800.2018 Сооружения подпорные. Правила проектирования — с Изменением №1

СП 381.1325800.2018 — Росстандарт ↗Изменение №1 — Росстандарт ↗

Активное давление однородного несвязного грунта по глубине

СП 381.1325800.2018, приложение Ж, п. Ж.2, формула (Ж.1)
ph,a′(z)=kaγ′zp'_{h,a}(z)=k_a\gamma' z

Расчётные формулы и условия

Характерные глубины
zc=ka2Pπγ′;hc=2Pπγ′kaz_{c}=k_{a}\sqrt{\frac{2P}{\pi\gamma′}}; h_{c}=\sqrt \frac{\frac{2P}{\pi\gamma′}}{k_{a}}
Нормативная привязка: СП 381 формулы (Ж.2), (Ж.5)
Предельное давление
pc=2Pγ′πp_{c}=\sqrt{\frac{2P\gamma′}{\pi}}
Нормативная привязка: СП 381 формулы (Ж.3)–(Ж.4)
Огибающая и интегралы
Дополнительная часть определяется как положительная разность огибающей и активной эпюры
Нормативная привязка: СП 381 рисунок Ж.1

Дополнительные нормативные положения

Расчёт также учитывает следующие положения нормативных документов.

  • СП 381.1325800.2018 — п. 6.3.6
  • СП 381.1325800.2018 — приложение Ж
  • СП 381.1325800.2018 — рисунок Ж.1
  • СП 381.1325800.2018 — формулы (Ж.1)–(Ж.5)
