GEO-14 - Послойное уплотнение грунта: карта, опытное уплотнение и приёмка

Три режима без ложного автоматического подбора проходов: предварительный выбор семейства техники и стартового слоя; обработка опытного уплотнения по плотности после разных проходов; приёмка насыпи или обратной засыпки по отдельным пробам. Область применения ГОСТ 22733 подтверждается отдельно. СП 45 задаёт требования и приёмку, а международная практика и руководства производителей используются только как справочные технологические ориентиры.

Нормативный документ: СП 45.13330.2017 с Изменениями №1–4, действующая редакция на 29.07.2026: п. 7.1, пп. 7.13–7.15, приложения Ж и М; ГОСТ 22733-2016; ГОСТ 5180. Приложение Г не применяется универсально к обратным засыпкам

Что хотите посчитать?

Опишите задачу по калькулятору «Послойное уплотнение грунта: карта, опытное уплотнение и приёмка».

Исходные данные

Введённые поля сохраняются на этом устройстве.

Популярные исходные данные

Пресет не подтверждает специальные нормативные условия. Обязательные подтверждения необходимо выбрать вручную.

Что требуется сделать*

Что указать: Что требуется сделать

Предварительный ориентир сам по себе не считается утверждённой технологией. Выберите вариант, соответствующий исходным данным: 1. Составить предварительную технологическую карту; 2. Обработать результаты опытного уплотнения; 3. Проверить выполненную засыпку по пробам.

Предварительный ориентир сам по себе не считается утверждённой технологией.

Инженерная группа грунта для выбора способа уплотнения*

Что указать: Инженерная группа грунта для выбора способа уплотнения

Группа нужна для выбора типа воздействия и не заменяет лабораторную классификацию. Выберите вариант, соответствующий исходным данным: Чистый песок или гравий, мало пылеватых частиц; Пылеватый песок или гравий с непластичными мелкими частицами; Песок или гравий с пластичным заполнителем; Супесь, лёгкий суглинок или малопластичный грунт; Пластичный суглинок или глина.

Группа нужна для выбора типа воздействия и не заменяет лабораторную классификацию.

Метод определения максимальной сухой плотности*

Что указать: Метод определения максимальной сухой плотности

ГОСТ 22733 не распространяется на органические и органо-минеральные грунты, а также на грунты с содержанием более 30% частиц крупнее 10 мм. Для других материалов применяется метод, установленный проектом или лабораторией. Выберите вариант, соответствующий исходным данным: Метод ещё не выбран; ГОСТ 22733: дисперсный минеральный грунт, не более 30% частиц крупнее 10 мм; Метод по проекту или лабораторной методике.

Общая проектная толщина уплотнённой засыпки*(м)

Что указать: Общая проектная толщина уплотнённой засыпки

Общая толщина после уплотнения, а не толщина одного слоя. Введите значение в единицах «м». Допустимый диапазон: от 0.05 до 100 м.

Общая толщина после уплотнения, а не толщина одного слоя.

Источник требования к плотности*

Как используется нормативная таблица

Калькулятор хранит значения таблицы внутри проекта, выбирает строку и столбец по исходным данным и показывает принятое значение в блоке «Что калькулятор принял для расчёта». Самостоятельный поиск обычного табличного значения в СП не требуется.

Рабочая документация имеет приоритет. Таблица М.2 применяется только при отсутствии проектного значения и при соответствии её области применения.

Максимальная сухая плотность ρd,max по лабораторным данным(т/м³)

Что указать: Максимальная сухая плотность ρd,max по лабораторным данным

Обязательна для опытного уплотнения, приёмки и пересчёта проектной сухой плотности в K. Значение должно быть получено методом, совместимым с проектным требованием. Введите значение в единицах «т/м³». Допустимый диапазон: от 0.8 до 2.5 т/м³.

Обязательна для опытного уплотнения, приёмки и пересчёта проектной сухой плотности в K. Значение должно быть получено методом, совместимым с проектным требованием.

Оптимальная влажность wopt по лабораторным данным(%)

Что указать: Оптимальная влажность wopt по лабораторным данным

Справочно. Универсальный допустимый коридор калькулятор не назначает. Введите значение в единицах «%». Допустимый диапазон: от 0 до 60 %.

Справочно. Универсальный допустимый коридор калькулятор не назначает.

Результаты расчета

Предварительная расчётная схема

Введите данные и нажмите "Рассчитать"

Инженерный отчёт

Скачайте результаты расчёта в PDF или DOCX. В отчёт входят исходные данные, результаты, предупреждения и примечания.

ПРО

Сначала заполните исходные данные и выполните расчёт.

ПРИМЕР ОТЧЁТА

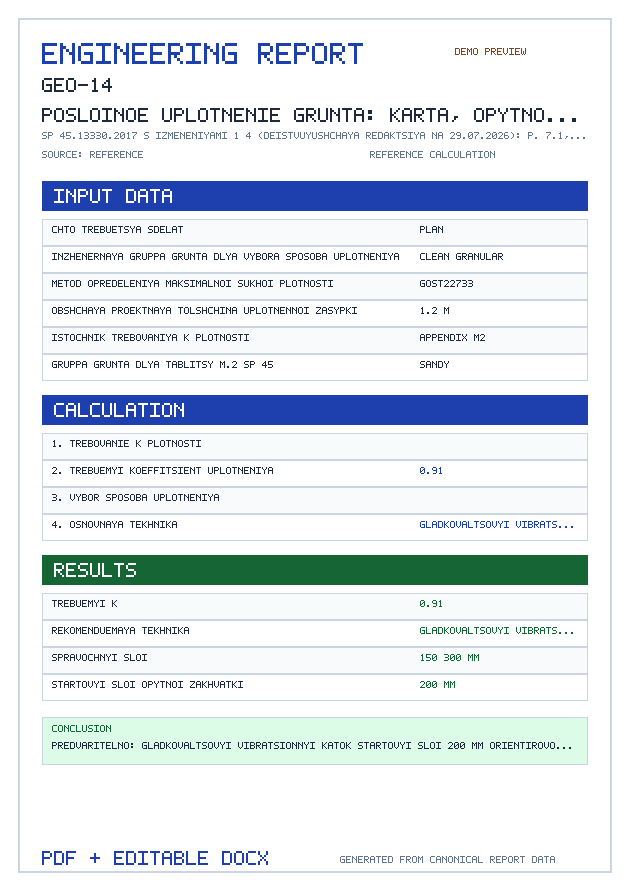

Пример инженерного отчёта

Посмотрите, как выглядит готовый отчёт перед скачиванием.

PDF удобно сохранить или отправить, а DOCX можно отредактировать при необходимости.

Пакеты ПРО и ПРО+

ПРО — 299 ₽50 ИИ-запросов · 30 дней

ПРО+ — 599 ₽120 ИИ-запросов · 30 дней

В обоих пакетах: сохранение истории расчётов и ИИ-диалогов, отчёты PDF/DOCX и работа без рекламы. Оплата разовая, без автопродления и автоматических списаний.

Посмотреть пакеты

Платный пакет не включает контроль правильности расчётов. Окончательное решение всегда за вами — обязательно проконсультируйтесь со специалистом.

Важно. Калькулятор предназначен только для справочной предварительной оценки, может содержать ошибки и не является проектным расчётом, проектной документацией, экспертизой или заключением. Исходные данные и результат до применения должен проверить квалифицированный специалист соответствующей области. Пользователь самостоятельно отвечает за введённые данные и принятые решения. Ответственность разработчика ограничивается в пределах, допускаемых законодательством РФ.

Какие данные нужны для расчёта

Ниже перечислены исходные данные, которые использует этот калькулятор. Часть полей может появляться только для выбранного режима расчёта.

Что требуется сделать
Предварительный ориентир сам по себе не считается утверждённой технологией.
Инженерная группа грунта для выбора способа уплотнения
Группа нужна для выбора типа воздействия и не заменяет лабораторную классификацию.
Метод определения максимальной сухой плотности
ГОСТ 22733 не распространяется на органические и органо-минеральные грунты, а также на грунты с содержанием более 30% частиц крупнее 10 мм. Для других материалов применяется метод, установленный проектом или лабораторией.
Общая проектная толщина уплотнённой засыпки — м
Общая толщина после уплотнения, а не толщина одного слоя.
Источник требования к плотности
Рабочая документация имеет приоритет. Таблица М.2 применяется только при отсутствии проектного значения и при соответствии её области применения.
Группа грунта для таблицы М.2 СП 45
Используется в зависимости от выбранного режима расчёта.
Нагрузка на поверхность засыпки по таблице М.2
Используется в зависимости от выбранного режима расчёта.
Проектный коэффициент уплотнения Kтр
Используется в зависимости от выбранного режима расчёта.
Проектная требуемая сухая плотность ρd,тр — т/м³
Используется в зависимости от выбранного режима расчёта.
Максимальная сухая плотность ρd,max по лабораторным данным — т/м³
Обязательна для опытного уплотнения, приёмки и пересчёта проектной сухой плотности в K. Значение должно быть получено методом, совместимым с проектным требованием.
Оптимальная влажность wopt по лабораторным данным — %
Справочно. Универсальный допустимый коридор калькулятор не назначает.
Основа предварительной технологической карты
Справочные значения не заменяют требования СП, проекта, ППР и опытное уплотнение.
Используется в зависимости от выбранного режима расчёта.
Условия выполнения работ
Используется в зависимости от выбранного режима расчёта.
Тип уплотняющей техники
Подбирается только семейство техники, а не конкретная коммерческая модель.
Используется в зависимости от выбранного режима расчёта.
Табличная машина приложения Ж СП 45
Табличное значение является только предварительным ориентиром.
Используется в зависимости от выбранного режима расчёта.
Справочный профиль производителя
Используется в зависимости от выбранного режима расчёта.
Тип и характеристики техники
Используется в зависимости от выбранного режима расчёта.
Толщина слоя по официальному руководству модели — мм
Используется в зависимости от выбранного режима расчёта.
Минимум проходов по руководству модели
Используется в зависимости от выбранного режима расчёта.
Максимум проходов по руководству модели
Используется в зависимости от выбранного режима расчёта.
Принятая толщина слоя для контрольной полосы — мм
Можно оставить пустым. Предложенное значение ещё не является утверждённым рабочим слоем.
Используется в зависимости от выбранного режима расчёта.
Техника и режим на контрольной полосе
Используется в зависимости от выбранного режима расчёта.
Фактическая толщина испытываемого слоя — мм
Используется в зависимости от выбранного режима расчёта.
Результаты контрольной полосы по этапам проходов
После каждого этапа введите не менее трёх измерений в виде среднего и минимального значения.
Используется в зависимости от выбранного режима расчёта.
- Суммарное число проходов по одному следу
- Число измерений плотности
- Средняя сухая плотность — т/м³
- Минимальная сухая плотность — т/м³
- Средняя влажность, если измерялась — %
Вид принимаемого земляного сооружения
Строка 7 допускает не более 20% результатов ниже проекта и отдельное значение не ниже ρd,тр−0,06 т/м³. Строка 8 контролирует долю ниже проекта: не более 10% летом и 20% зимой, без переноса ограничения ρd,тр−0,06.
Используется в зависимости от выбранного режима расчёта.
Условия отсыпки для строки 8 таблицы М.1
Сезон определяет допустимую долю результатов ниже проектной плотности по строке 8 таблицы М.1 СП 45.
Используется в зависимости от выбранного режима расчёта.
Отдельные контрольные определения по принимаемому участку
Введите каждое определение отдельно. Среднее, минимум и доля результатов рассчитываются автоматически. Если задан проектный диапазон влажности, влажность обязательна для каждой пробы.
Используется в зависимости от выбранного режима расчёта.
- Обозначение точки
- Сухая плотность — т/м³
- Влажность, если измерялась — %
Нижняя граница влажности по проекту или ППР — %
Необязательно. Универсальный коридор калькулятор не назначает.
Используется в зависимости от выбранного режима расчёта.
Верхняя граница влажности по проекту или ППР — %
Используется в зависимости от выбранного режима расчёта.

Калькулятор находится в разработке и тестировании

Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.

Нашли ошибку или неточность?

Сообщите, что исправить или добавить.

GEO-14: технологическая карта, опытное уплотнение и приёмка

Калькулятор разделяет три разные инженерные задачи: предварительный выбор семейства техники и стартового слоя, обработку результатов опытного уплотнения и приёмку выполненной насыпи или обратной засыпки по отдельным пробам. Предварительный режим не выдаёт число проходов как готовое проектное решение.

Нормативная модель

Требуемая плотность принимается по рабочей документации. Только при отсутствии проектного значения и в пределах области применения используется таблица М.2 СП 45.13330.2017. Таблица Ж.1 служит исходным технологическим ориентиром, а окончательные слой и число проходов подтверждаются опытным уплотнением.

ГОСТ 22733-2016 не применяется автоматически к органическим и органо-минеральным грунтам и к грунтам с содержанием более 30% частиц крупнее 10 мм. Поэтому калькулятор отдельно требует подтвердить совместимость лабораторного метода. Учебные пресеты этого подтверждения за пользователя не выполняют.

Что показывает результат

требуемый коэффициент уплотнения и, при наличии совместимого ρd,max, требуемую сухую плотность;
стартовую толщину опытного слоя и прозрачный пересчёт числа равных слоёв;
первый этап проходов, подтвердивший требуемую среднюю и минимальную плотность;
среднюю и минимальную плотность при приёмке, долю проб ниже проекта и проверки таблицы М.1;
явные ограничения области применения, предупреждения и итоговый инженерный вывод.

Калькулятор не подтверждает пригодность грунта, устойчивость конструкций, допустимость динамического воздействия и достаточность количества контрольных точек без проекта и схемы операционного контроля.

Нормы и формулы

СП 45.13330.2017 Земляные сооружения, основания и фундаменты — Действующая редакция с Изменениями №1–4

ГОСТ 22733-2016 Грунты. Метод лабораторного определения максимальной плотности — Действующая редакция

ГОСТ 5180 Грунты. Методы лабораторного определения физических характеристик — Действующая редакция

СП 45.13330.2017 — Росстандарт ↗ГОСТ 22733-2016 — Росстандарт ↗ГОСТ 5180-2015 — Росстандарт ↗

Расчётные формулы и условия

Приёмка обратной засыпки

\text{Среднее} \ge \text{проектного}; \text{минимум} \ge \rho_{d},\text{тр}-0{,}06

Нормативная привязка: таблица М.1 строка 7

Приёмка насыпи или грунтовой подушки

Ниже проекта не более 10% летом и 20% зимой; предел строки 7 не переносится

Нормативная привязка: таблица М.1 строка 8

Число и фактическая толщина слоёв

h_{\text{ф}}=\frac{H}{n}

Нормативная привязка: hф=H/n

Требуемая плотность

\rho_{d},\text{тр}=K_{\text{тр}}\cdot \rho_{d,\mathrm{max}} \text{либо} \text{проектное} \text{значение}

Нормативная привязка: ρd,тр=Kтр·ρd,max либо проектное значение

Выбор минимального числа проходов

Среднее и минимум этапа должны достигнуть требования

Нормативная привязка: опытное уплотнение

Дополнительные нормативные положения

Расчёт также учитывает следующие положения нормативных документов.

ГОСТ 22733-2016 — область применения метода
ГОСТ 5180 — контроль плотности и влажности
СП 45.13330.2017 — п. 7.1
СП 45.13330.2017 — пп. 7.13–7.15
СП 45.13330.2017 — приложения Ж и М
СП 45.13330.2017 — таблица М.1 строки 7 и 8
СП 45.13330.2017 — таблица М.2
