GEO-13 - Определение модуля деформации грунта

Определение E=mₒₑd·Eₒₑd по СП 22.13330.2016 п. 5.3.7. Для пониженного уровня используется ограниченная табличная ветвь, для нормального — отдельный статистически обоснованный региональный коэффициент. Eₒₑd принимается готовым результатом компрессионного испытания по ГОСТ 12248.4-2020; применимый диапазон давлений подтверждается по протоколу и принятой методике.

Нормативный документ: СП 22.13330.2016 с Изменениями №1–5, п. 5.3.7, таблица 5.1; ГОСТ 12248.4-2020

Исходные данные

Введённые поля сохраняются на этом устройстве.

Популярные исходные данные

Пресет не подтверждает специальные нормативные условия. Обязательные подтверждения необходимо выбрать вручную.

Нормативная ветвь расчёта*

Как используется нормативная таблица

Калькулятор хранит значения таблицы внутри проекта, выбирает строку и столбец по исходным данным и показывает принятое значение в блоке «Что калькулятор принял для расчёта». Самостоятельный поиск обычного табличного значения в СП не требуется.

СП 22.13330.2016 п. 5.3.7 разделяет применение таблицы 5.1 и статистически обоснованных региональных коэффициентов.

Результаты расчета

Предварительная расчётная схема

Введите данные и нажмите "Рассчитать"

Инженерный отчёт

Скачайте результаты расчёта в PDF или DOCX. В отчёт входят исходные данные, результаты, предупреждения и примечания.

Бесплатно: 5 скачиваний в календарный месяц без регистрации.

БЕСПЛАТНО · 5/МЕС

Сначала заполните исходные данные и выполните расчёт.

ПРИМЕР ОТЧЁТА

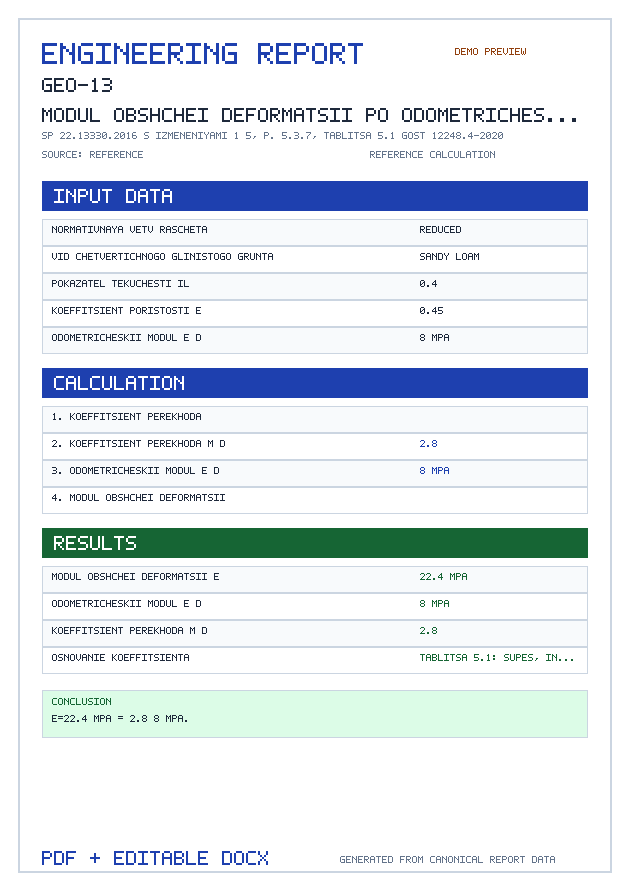

Пример инженерного отчёта

Посмотрите, как выглядит готовый отчёт перед скачиванием.

PDF удобно сохранить или отправить, а DOCX можно отредактировать при необходимости.

Пакеты ПРО и ПРО+

ПРО — 299 ₽50 ИИ-запросов · 30 дней

ПРО+ — 599 ₽120 ИИ-запросов · 30 дней

В обоих пакетах: сохранение истории расчётов и ИИ-диалогов, отчёты PDF/DOCX и работа без рекламы. Оплата разовая, без автопродления и автоматических списаний.

Посмотреть пакеты

Платный пакет не включает контроль правильности расчётов. Окончательное решение всегда за вами — обязательно проконсультируйтесь со специалистом.

Важно. Калькулятор предназначен только для справочной предварительной оценки, может содержать ошибки и не является проектным расчётом, проектной документацией, экспертизой или заключением. Исходные данные и результат до применения должен проверить квалифицированный специалист соответствующей области. Пользователь самостоятельно отвечает за введённые данные и принятые решения. Ответственность разработчика ограничивается в пределах, допускаемых законодательством РФ.

Какие данные нужны для расчёта

Ниже перечислены исходные данные, которые использует этот калькулятор. Часть полей может появляться только для выбранного режима расчёта.

Нормативная ветвь расчёта
СП 22.13330.2016 п. 5.3.7 разделяет применение таблицы 5.1 и статистически обоснованных региональных коэффициентов.
Вид четвертичного глинистого грунта
Таблица 5.1 распространяется только на четвертичные супеси, суглинки и глины.
Используется в зависимости от выбранного режима расчёта.
Показатель текучести IL
Область таблицы 5.1: 0<IL≤1. Нулевое значение отдельно блокируется расчётным ядром.
Используется в зависимости от выбранного режима расчёта.
Коэффициент пористости e
Первый столбец таблицы — диапазон e=0,45–0,55. Между последующими узлами применяется линейная интерполяция; прочерки и выход за область блокируются.
Используется в зависимости от выбранного режима расчёта.
Региональный коэффициент перехода mₒₑd
Введите коэффициент из статистически обоснованных региональных данных. Калькулятор не заменяет его значением таблицы 5.1.
Используется в зависимости от выбранного режима расчёта.
Одометрический модуль Eₒₑd — кПа, МПа, кгс/см²
Готовое положительное значение по ГОСТ 12248.4-2020. Применимый диапазон давлений и способ определения должны соответствовать принятой методике и протоколу испытания.
Используется в зависимости от выбранного режима расчёта.

Калькулятор находится в разработке и тестировании

Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.

Нашли ошибку или неточность?

Сообщите, что исправить или добавить.

Определение модуля деформации грунта

Калькулятор для расчета модуля деформации грунта — основного параметра для расчета осадок фундаментов.

Методы определения

По результатам компрессионных испытаний
По штамповым испытаниям
По корреляционным зависимостям
По таблицам СП (ориентировочно)

Пересчет с компрессионных испытаний

Модуль деформации, полученный по компрессии, требует корректировки коэффициентом mk, зависящим от типа грунта и показателя текучести.

Типичные значения

Глины твердые — 20-30 МПа
Суглинки — 10-20 МПа
Пески средние — 30-50 МПа
Пески рыхлые — 10-20 МПа

Нормы и формулы

СП 22.13330.2016 с Изменениями №1–5

ГОСТ 12248.4-2020

СП 22.13330.2016 — Росстандарт ↗ГОСТ 12248.4-2020 — Росстандарт ↗

Расчётные формулы и условия

Модуль общей деформации E

E=m_{oe}d\cdot E_{oe}d

Нормативная привязка: СП 22.13330.2016 п. 5.3.7

Одометрический модуль Eₒₑd

приведение выбранной единицы к МПа

Нормативная привязка: СП 22.13330.2016 п. 5.3.7

Нормативные таблицы

СП 22.13330.2016, таблица 5.1 — Коэффициент перехода к одометрическому модулю m_oed

официальный источник ↗

Грунт	e	m_oed
Супесь	0,55	2,8
Супесь	0,65	2,5
Супесь	0,75	2,1
Супесь	0,85	1,4
Суглинок	0,55	3
Суглинок	0,65	2,7
Суглинок	0,75	2,4
Суглинок	0,85	2
Суглинок	0,95	1,5
Суглинок	1,05	1
Глина	0,65	2,4
Глина	0,75	2,3
Глина	0,85	2,2
Глина	0,95	2
Глина	1,05	1,8

Между табличными узлами калькулятор применяет линейную интерполяцию только в поддержанном диапазоне.

Дополнительные нормативные положения

Расчёт также учитывает следующие положения нормативных документов.

ГОСТ 12248.4-2020 — компрессионное определение характеристик деформируемости грунта
СП 22.13330.2016 — 5.3.7
СП 22.13330.2016 — таблица 5.1
