GEO-11 - Определение глубины заложения фундамента

Определение минимально необходимой глубины заложения фундамента с учетом промерзания грунта, конструктивных требований и инженерно-геологических условий согласно СП 22.13330.2016

Нормативный документ: СП 22.13330.2016 п. 5.5

Исходные данные

Введённые поля сохраняются на этом устройстве.

Популярные исходные данные

Пресет не подтверждает специальные нормативные условия. Обязательные подтверждения необходимо выбрать вручную.

Положение проверяемого фундамента*

Как используется нормативная таблица

Калькулятор хранит значения таблицы внутри проекта, выбирает строку и столбец по исходным данным и показывает принятое значение в блоке «Что калькулятор принял для расчёта». Самостоятельный поиск обычного табличного значения в СП не требуется.

Таблица 5.3 применяется к наружным фундаментам по пп. 5.5.5–5.5.7. Внутренняя ветвь этим калькулятором не упрощается.

Тепловой режим и нормативная ветвь*

Что указать: Тепловой режим и нормативная ветвь

Холодный подвал и специальные тепловые режимы требуют отдельного теплотехнического расчёта и в GEO-11 блокируются без упрощения. Выберите вариант, соответствующий исходным данным: Отапливаемое сооружение — kh по таблице 5.2; Неотапливаемое сооружение — стандартный случай kh=1,1; Отапливаемое сооружение с холодным подвалом — отдельная модель п. 5.5.6; Отрицательная среднегодовая температура, теплозащита или специальный режим.

Холодный подвал и специальные тепловые режимы требуют отдельного теплотехнического расчёта и в GEO-11 блокируются без упрощения.

Способ определения нормативной глубины промерзания dfn*

Что указать: Способ определения нормативной глубины промерзания dfn

Источник нормативной глубины выбирается по пп. 5.5.2–5.5.4 СП 22: многолетние наблюдения, формула (5.3) в допустимой области либо теплотехнический расчёт. Выберите вариант, соответствующий исходным данным: Наблюдения не менее 10 лет по п. 5.5.2 и ГОСТ 24847; Формула (5.3), только при dfn ≤ 2,5 м; Теплотехнический расчёт по СП 25.

Источник нормативной глубины выбирается по пп. 5.5.2–5.5.4 СП 22: многолетние наблюдения, формула (5.3) в допустимой области либо теплотехнический расчёт.

Определить нормативную и расчётную глубину промерзания

Нормативная глубина промерзания dfn*

Что указать: Нормативная глубина промерзания dfn

Значение по выбранному нормативному источнику. Для формулы (5.3) калькулятор дополнительно контролирует предел 2,5 м. Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 0.01 до 10.

Значение по выбранному нормативному источнику. Для формулы (5.3) калькулятор дополнительно контролирует предел 2,5 м.

Рассчитать dfn в GEO-12

Грунт под подошвой по таблице 5.3*

Как используется нормативная таблица

Выбирается по данным инженерно-геологических изысканий для грунта непосредственно под подошвой.

Прогнозируемая глубина УГВ dw от уровня планировки*

Что указать: Прогнозируемая глубина УГВ dw от уровня планировки

Расчётное значение на период эксплуатации по пп. 5.4 и 5.5.9; пустое значение не означает «вода глубоко». Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 0 до 100.

Расчётное значение на период эксплуатации по пп. 5.4 и 5.5.9; пустое значение не означает «вода глубоко».

Подвал / техническое подполье*

Как используется нормативная таблица

Для неотапливаемого сооружения с подвалом требование таблицы 5.3 отсчитывается от пола подвала по п. 5.5.7.

Глубина кровли принятого несущего слоя от уровня планировки*

Что указать: Глубина кровли принятого несущего слоя от уровня планировки

Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 0 до 100.

Проектное заглубление в принятый несущий слой*

Что указать: Проектное заглубление в принятый несущий слой

Принимается по инженерно-геологическому и конструктивному решению; GEO-11 не выбирает несущий слой. Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 0 до 10.

Принимается по инженерно-геологическому и конструктивному решению; GEO-11 не выбирает несущий слой.

Результаты расчета

Предварительная расчётная схема

Введите данные и нажмите "Рассчитать"

Инженерный отчёт

Скачайте результаты расчёта в PDF или DOCX. В отчёт входят исходные данные, результаты, предупреждения и примечания.

Бесплатно: 5 скачиваний в календарный месяц без регистрации.

БЕСПЛАТНО · 5/МЕС

Сначала заполните исходные данные и выполните расчёт.

ПРИМЕР ОТЧЁТА

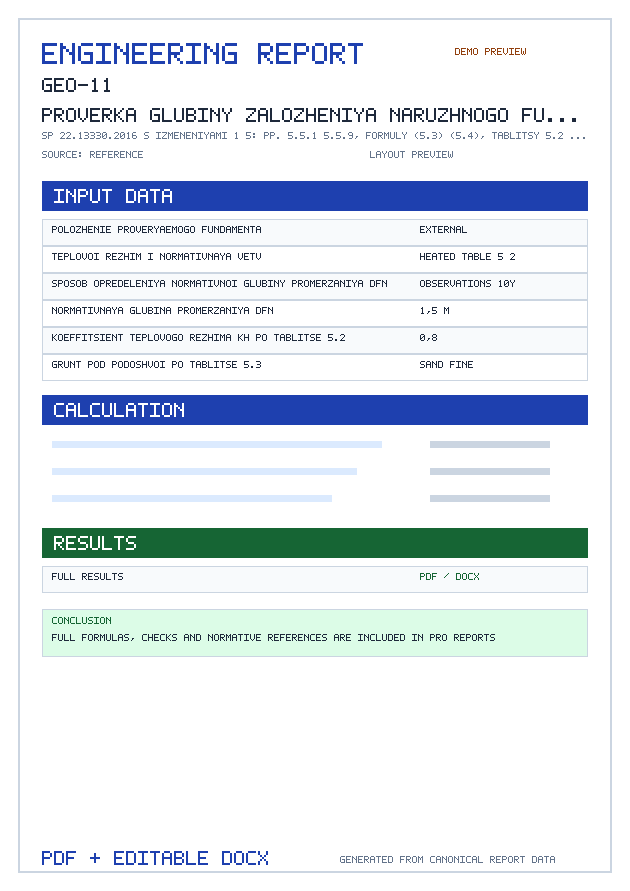

Пример инженерного отчёта

Посмотрите, как выглядит готовый отчёт перед скачиванием.

PDF удобно сохранить или отправить, а DOCX можно отредактировать при необходимости.

Пакеты ПРО и ПРО+

ПРО — 299 ₽50 ИИ-запросов · 30 дней

ПРО+ — 599 ₽120 ИИ-запросов · 30 дней

В обоих пакетах: сохранение истории расчётов и ИИ-диалогов, отчёты PDF/DOCX и работа без рекламы. Оплата разовая, без автопродления и автоматических списаний.

Посмотреть пакеты

Платный пакет не включает контроль правильности расчётов. Окончательное решение всегда за вами — обязательно проконсультируйтесь со специалистом.

Важно. Калькулятор предназначен только для справочной предварительной оценки, может содержать ошибки и не является проектным расчётом, проектной документацией, экспертизой или заключением. Исходные данные и результат до применения должен проверить квалифицированный специалист соответствующей области. Пользователь самостоятельно отвечает за введённые данные и принятые решения. Ответственность разработчика ограничивается в пределах, допускаемых законодательством РФ.

Какие данные нужны для расчёта

Ниже перечислены исходные данные, которые использует этот калькулятор. Часть полей может появляться только для выбранного режима расчёта.

Положение проверяемого фундамента
Таблица 5.3 применяется к наружным фундаментам по пп. 5.5.5–5.5.7. Внутренняя ветвь этим калькулятором не упрощается.
Тепловой режим и нормативная ветвь
Холодный подвал и специальные тепловые режимы требуют отдельного теплотехнического расчёта и в GEO-11 блокируются без упрощения.
Способ определения нормативной глубины промерзания dfn
Источник нормативной глубины выбирается по пп. 5.5.2–5.5.4 СП 22: многолетние наблюдения, формула (5.3) в допустимой области либо теплотехнический расчёт.
Нормативная глубина промерзания dfn — мм, см, м
Значение по выбранному нормативному источнику. Для формулы (5.3) калькулятор дополнительно контролирует предел 2,5 м.
Коэффициент теплового режима kh по таблице 5.2
Введите kh, выбранный с учётом температуры примыкающего помещения, конструкции пола и вылета фундамента af, включая интерполяцию по примечанию 1 таблицы 5.2.
Используется в зависимости от выбранного режима расчёта.
Грунт под подошвой по таблице 5.3
Выбирается по данным инженерно-геологических изысканий для грунта непосредственно под подошвой.
Показатель текучести IL грунта или глинистого заполнителя
Обязателен для выбора точной строки супесей, суглинков, глин и крупнообломочных грунтов с глинистым заполнителем.
Используется в зависимости от выбранного режима расчёта.
Прогнозируемая глубина УГВ dw от уровня планировки — мм, см, м
Расчётное значение на период эксплуатации по пп. 5.4 и 5.5.9; пустое значение не означает «вода глубоко».
Подвал / техническое подполье
Для неотапливаемого сооружения с подвалом требование таблицы 5.3 отсчитывается от пола подвала по п. 5.5.7.
Глубина пола подвала db от уровня планировки — мм, см, м
Используется в зависимости от выбранного режима расчёта.
Проектное заглубление подошвы ниже пола подвала Δподв — мм, см, м
Назначается проектом; скрытое нормативное значение не подставляется.
Используется в зависимости от выбранного режима расчёта.
Глубина кровли принятого несущего слоя от уровня планировки — мм, см, м
Проектное заглубление в принятый несущий слой — мм, см, м
Принимается по инженерно-геологическому и конструктивному решению; GEO-11 не выбирает несущий слой.

Калькулятор находится в разработке и тестировании

Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.

Нашли ошибку или неточность?

Сообщите, что исправить или добавить.

Определение глубины заложения фундамента

Калькулятор для определения минимальной глубины заложения фундамента с учетом промерзания грунта, конструктивных требований и инженерно-геологических условий.

Факторы, определяющие глубину заложения

Глубина промерзания грунта
Уровень грунтовых вод
Тип грунта основания
Конструктивные особенности здания

Пучинистые грунты

Для пучинистых грунтов глубина заложения должна быть не менее расчетной глубины промерзания. Исключения:

Отапливаемые здания с теплым подпольем
При устройстве теплоизоляции

Непучинистые грунты

Для скальных, крупнообломочных и песчаных грунтов глубина заложения не зависит от промерзания.

Нормы и формулы

СП 22.13330.2016 Основания зданий и сооружений — с изменениями № 1–5, редакция от 07.12.2023

ГОСТ 25100-2020 Грунты. Классификация

ГОСТ 24847-2019 Грунты. Методы определения глубины сезонного промерзания

СП 22.13330.2016 — Росстандарт ↗

Нормативная глубина сезонного промерзания

СП 22.13330.2016, п. 5.5.3, формула (5.3)

d_{fn}=d_0\sqrt{M_t}

Расчётная глубина сезонного промерзания

СП 22.13330.2016, п. 5.5.4, формула (5.4)

d_f=k_h d_{fn}

Расчётные формулы и условия

Проверка принятой глубины

d \ge d_{\mathrm{min}}

Нормативная привязка: СП 22.13330.2016 п. 5.5.1

Требование по промерзанию от уровня планировки

d_{\mathrm{frost}} = z_{\mathrm{ref}} + d_{\mathrm{req},\mathrm{ref}}

Нормативная привязка: СП 22.13330.2016 таблица 5.3

Отметка заглубления в принятый несущий слой

d_{\mathrm{geological}} = z_{\text{слоя}} + \Delta\text{слоя}

Нормативная привязка: СП 22.13330.2016 п. 5.5.1

Глубина УГВ относительно поверхности отсчёта

d_{w,\mathrm{ref}} = d_{w} - z_{\mathrm{ref}}

Нормативная привязка: СП 22.13330.2016 таблица 5.3, примечание 2; п. 5.5.9

Минимальная глубина по проверяемым условиям

d_{\mathrm{min}} = \max(d_{\mathrm{frost}}; d_{\mathrm{constructive}}; d_{\mathrm{geological}})

Нормативная привязка: СП 22.13330.2016 п. 5.5.1

Дополнительные нормативные положения

Расчёт также учитывает следующие положения нормативных документов.

ГОСТ 24847-2019 — наблюдения для нормативной глубины промерзания
ГОСТ 25100-2020 — разновидности по относительной деформации морозного пучения
СП 22.13330.2016 — 5.5.1–5.5.9
СП 22.13330.2016 — таблицы 5.2–5.3
СП 22.13330.2016 — формулы (5.3)–(5.4)
