BET-13 - Проверка на продавливание (колонна на углу плиты)
Расчет несущей способности плоских элементов на продавливание для угловой колонны
Нормативный документ: СП 63.13330.2018 п.п. 8.1.46-8.1.52
Исходные данные
Введённые поля сохраняются на этом устройстве.
Пресет не подтверждает специальные нормативные условия. Обязательные подтверждения необходимо выбрать вручную.
Результаты расчета
Инженерный отчёт
Скачайте результаты расчёта в PDF или DOCX. В отчёт входят исходные данные, результаты, предупреждения и примечания.
Бесплатно: 5 скачиваний в календарный месяц без регистрации.
Сначала заполните исходные данные и выполните расчёт.

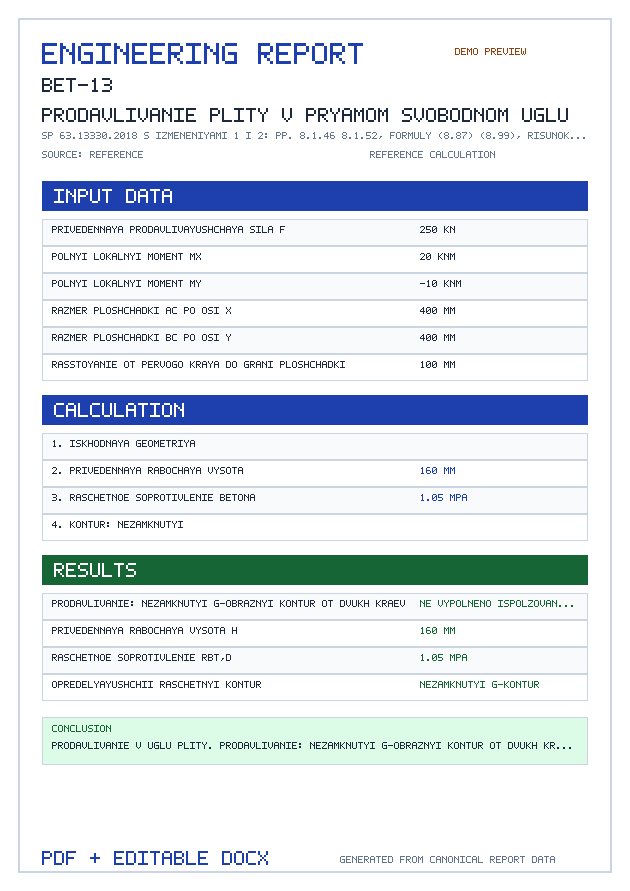

Пример инженерного отчёта
Посмотрите, как выглядит готовый отчёт перед скачиванием.
PDF удобно сохранить или отправить, а DOCX можно отредактировать при необходимости.
Платный пакет не включает контроль правильности расчётов. Окончательное решение всегда за вами — обязательно проконсультируйтесь со специалистом.
Важно. Калькулятор предназначен только для справочной предварительной оценки, может содержать ошибки и не является проектным расчётом, проектной документацией, экспертизой или заключением. Исходные данные и результат до применения должен проверить квалифицированный специалист соответствующей области. Пользователь самостоятельно отвечает за введённые данные и принятые решения. Ответственность разработчика ограничивается в пределах, допускаемых законодательством РФ.
Какие данные нужны для расчёта
Ниже перечислены исходные данные, которые использует этот калькулятор. Часть полей может появляться только для выбранного режима расчёта.
- Приведённая продавливающая сила F — кН, тс
Сила после вычета нагрузок, приложенных к плите внутри основания пирамиды продавливания.
- Полный локальный момент Mx — кН·м, тс·м
Введите полный локальный момент: расчётное ядро учитывает 0,5Mx и знаковый момент F·ex.
- Полный локальный момент My — кН·м, тс·м
Введите полный локальный момент: расчётное ядро учитывает 0,5My и знаковый момент F·ey.
- Размер площадки ac по оси x — мм, см, м
- Размер площадки bc по оси y — мм, см, м
- Расстояние от первого края до грани площадки — мм, см, м
- Расстояние от второго края до грани площадки — мм, см, м
- Рабочая высота h₀x — мм, см, м
- Рабочая высота h₀y — мм, см, м
- Полная толщина плиты h — мм, см, м
- Класс тяжёлого бетона
- Произведение коэффициентов условий работы γbi
Коэффициент не выбирается автоматически: подтвердите значение по фактическим условиям работы конструкции.
- Поперечная арматура в зоне продавливания
Режим «учитывать» применим только к равномерно распределённым стержням с подтверждённой анкеровкой и отдельной проверкой внешнего бетонного контура.
- Класс поперечной арматуры
Используется в зависимости от выбранного режима расчёта.
- Площадь поперечной арматуры Asw на шаг sw в полосе ±0,5h₀ — мм², см², м²
Используется в зависимости от выбранного режима расчёта.
- Шаг стержней вдоль расчётного контура sw — мм, см, м
Используется в зависимости от выбранного режима расчёта.
- Расстояние до первого ряда от грузовой площадки — мм, см, м
Используется в зависимости от выбранного режима расчёта.
- Шаг рядов по нормали к контуру — мм, см, м
Используется в зависимости от выбранного режима расчёта.
- Расстояние от грани площадки до крайнего ряда арматуры — мм, см, м
Задайте фактическое положение крайнего ряда. Оно должно совпадать с сеткой first_row + n·row_step; внешний бетонный контур строится на 0,5h₀ за этим рядом.
Используется в зависимости от выбранного режима расчёта.
Калькулятор находится в разработке и тестировании
Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.
Нашли ошибку или неточность?
Сообщите, что исправить или добавить.
Расчёт продавливания в прямом свободном углу плиты
BET-13 проверяет прямоугольную площадку передачи нагрузки, расположенную у двух взаимно перпендикулярных прямых свободных краёв. Калькулятор не принимает заранее, что расчётный контур состоит только из двух участков: он сравнивает доступный незамкнутый Г-образный контур и замкнутый контур вокруг площадки, если тот не пересекает свободные края.
Что учитывается
- приведённая продавливающая сила после вычета встречных сил внутри основания пирамиды продавливания;
- полные локальные моменты Mx и My, их доля 0,5 и знаковые моменты F·ex, F·ey;
- тяжёлый бетон B15–B50 и введённые пользователем коэффициенты условий работы;
- равномерная поперечная арматура вдоль контура, ограничения её размещения и отдельный внешний бетонный контур за зоной армирования;
- отрицательный инженерный результат с рассчитанными конечными числами, который можно сохранить и включить в отчёт.
Ограничения области применения
Модель не применяется автоматически к непрямому углу, непрямолинейным краям, непрямоугольной площадке, нескольким площадкам или отверстиям ближе 6h. Для таких случаев требуется отдельное построение расчётного контура. Ветка увеличенного шага рядов до h₀/2 по неблагоприятной пирамиде не реализована: применяется более строгое ограничение h₀/3. Пресеты заполняют только числовой пример и не подтверждают нормативные условия за пользователя.
Капитель, утолщение, увеличение рабочей высоты или поперечная арматура являются возможными проектными решениями по результату расчёта, а не безусловным требованием для любой угловой колонны.
Нормы и формулы
СП 63.13330.2018 Бетонные и железобетонные конструкции. Основные положения — с изменениями №1 и №2
Расчётные формулы и условия
Нормативные таблицы
СП 63.13330.2018, таблица 6.14 — Расчётные сопротивления ненапрягаемой арматуры
официальный источник ↗Фрагмент только классов из СП 63; специальные классы из отдельных СТО сюда не включены.
| Класс | Rs, МПа | Rsc, МПа | Rsw, МПа |
|---|---|---|---|
| A240 | 210 | 210 | 170 |
| A400 | 340 | 340 | 280 |
| A500 | 435 | 435 | 300 |
| A600 | 520 | 470 | 300 |
| A800 | 695 | 500 | 300 |
| A1000 | 870 | 500 | 300 |
| B500 | 415 | 415 | 300 |
| Вр500 | 415 | 360 | 300 |
СП 63.13330.2018, таблица 6.8 — Расчётные сопротивления тяжёлого бетона Rb и Rbt
официальный источник ↗Фрагмент по классам тяжёлого бетона, которые заведены в общем справочнике расчётных ядер.
| Характеристика | B10 | B12.5 | B15 | B20 | B25 | B30 | B35 | B40 | B45 | B50 |
|---|---|---|---|---|---|---|---|---|---|---|
| Rb, МПа | 6 | 7,5 | 8,5 | 11,5 | 14,5 | 17 | 19,5 | 22 | 25 | 27,5 |
| Rbt, МПа | 0,56 | 0,66 | 0,75 | 0,9 | 1,05 | 1,15 | 1,3 | 1,4 | 1,5 | 1,6 |
Показаны исходные табличные значения. Коэффициенты условий работы применяются в расчётном ядре отдельно.
Дополнительные нормативные положения
Расчёт также учитывает следующие положения нормативных документов.
- СП 63.13330.2018 — п. 6.1.12
- СП 63.13330.2018 — пп. 8.1.46–8.1.51
- СП 63.13330.2018 — рисунок 8.11
- СП 63.13330.2018 — таблица 6.8
- СП 63.13330.2018 — формулы (8.87)–(8.89)
- СП 63.13330.2018 — формулы (8.93)–(8.95)
- СП 63.13330.2018 — формулы (8.98)–(8.99)
