BET-12 - Продавливание плиты у свободного края

Проверка прямоугольной площадки у одного прямого свободного края по всем геометрически доступным замкнутым и незамкнутым контурам при действии приведённой силы и двух локальных моментов. Для равномерной поперечной арматуры проверяются минимальный вклад, предел 2Fb, конструктивное размещение и внешний бетонный контур за зоной армирования. Углы, непрямые края, отверстия ближе 6h, крестообразное армирование и неравномерная схема требуют отдельной модели.

Нормативный документ: СП 63.13330.2018 с изменениями №1 и №2: пп. 8.1.46–8.1.52, формулы (8.87)–(8.99), п. 10.3.17

ИИ-помощник

Помощь с расчётом или свой вопрос.

Исходные данные

Введённые поля сохраняются на этом устройстве.

Популярные исходные данные

Пресет не подтверждает специальные нормативные условия. Обязательные подтверждения необходимо выбрать вручную.

Приведённая продавливающая сила F*

Что указать: Приведённая продавливающая сила F

Расчётная сила после вычета встречных сил внутри основания пирамиды продавливания. Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 0.1 до 100000.

Расчётная сила после вычета встречных сил внутри основания пирамиды продавливания.

Как задана продавливающая сила F*

Что указать: Как задана продавливающая сила F

Выберите вариант, соответствующий исходным данным: Нет; Да.

Полный локальный момент M⊥ относительно оси вдоль края*

Что указать: Полный локальный момент M⊥ относительно оси вдоль края

Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от -100000 до 100000.

Полный локальный момент M∥ относительно оси перпендикулярно краю*

Что указать: Полный локальный момент M∥ относительно оси перпендикулярно краю

Размер площадки ac перпендикулярно краю*

Что указать: Размер площадки ac перпендикулярно краю

Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 100 до 3000.

Размер площадки bc вдоль края*

Что указать: Размер площадки bc вдоль края

Расстояние от ближней грани площадки до края*

Что указать: Расстояние от ближней грани площадки до края

Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 0 до 5000.

Рабочая высота h₀x*

Что указать: Рабочая высота h₀x

Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 50 до 1900.

Рабочая высота h₀y*

Что указать: Рабочая высота h₀y

Полная толщина плиты h*

Что указать: Полная толщина плиты h

Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 80 до 2000.

Класс тяжёлого бетона*

Как выбрать класс бетона

Выберите класс из проекта, паспорта смеси или результатов подтверждённого обследования. Калькулятор сам подставит связанные расчётные сопротивления и модуль из встроенного набора данных. Нельзя выбирать класс только по внешнему виду конструкции.

Произведение коэффициентов условий работы γbi*

Что указать: Произведение коэффициентов условий работы γbi

Допустимый диапазон: от 0.5 до 1.

Поперечная арматура в зоне продавливания*

Что указать: Поперечная арматура в зоне продавливания

Выберите вариант, соответствующий исходным данным: Не учитывать; Равномерно вдоль расчётного контура.

Результаты расчета

Предварительная расчётная схема

Введите данные и нажмите "Рассчитать"

Инженерный отчёт

Скачайте результаты расчёта в PDF или DOCX. В отчёт входят исходные данные, результаты, предупреждения и примечания.

Бесплатно: 5 скачиваний в календарный месяц без регистрации.

БЕСПЛАТНО · 5/МЕС

Сначала заполните исходные данные и выполните расчёт.

ПРИМЕР ОТЧЁТА

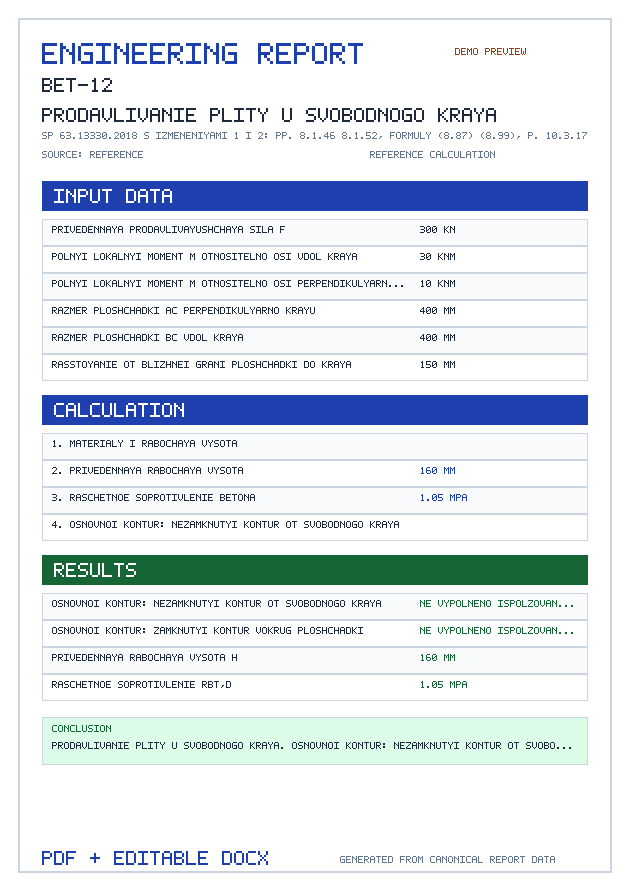

Пример инженерного отчёта
