BET-08 - Расчёт длины анкеровки и нахлёстки арматуры

Определение базовой и требуемой длины анкеровки, а также стыка внахлёстку без сварки для ненапрягаемой A240, A400, A500 и A600 в тяжёлом бетоне B15–B50. B500/Вр500, напрягаемая арматура, другие виды бетона и специальные анкеры требуют отдельного расчёта. Фактическая длина и геометрия узла не проверяются.

Нормативный документ: СП 63.13330.2018 с изменениями №1, №2: п. 6.1.12, 10.3.21–10.3.25, 10.3.29–10.3.30; формулы (10.1)–(10.3), (10.5)

Что хотите посчитать?

Опишите задачу по калькулятору «Расчёт длины анкеровки и нахлёстки арматуры».

Исходные данные

Введённые поля сохраняются на этом устройстве.

Популярные исходные данные

Пресет не подтверждает специальные нормативные условия. Обязательные подтверждения необходимо выбрать вручную.

Тип расчёта*

Что указать: Тип расчёта

Калькулятор определяет требуемую длину, но не проверяет фактически выполненную длину, защитный слой и геометрию узла. Выберите вариант, соответствующий исходным данным: Требуемая длина анкеровки; Требуемая длина стыка внахлёстку без сварки.

Калькулятор определяет требуемую длину, но не проверяет фактически выполненную длину, защитный слой и геометрию узла.

Номинальный диаметр стержня ds*

Что указать: Номинальный диаметр стержня ds

Поддерживаются только перечисленные нормативные диаметры. Для Ø36 и Ø40 принимается η₂=0,9; для Ø6–Ø32 — η₂=1,0. Промежуточные диаметры не интерполируются. Выберите вариант, соответствующий исходным данным: Ø6; Ø8; Ø10; Ø12; Ø14; Ø16 и другие варианты.

Поддерживаются только перечисленные нормативные диаметры. Для Ø36 и Ø40 принимается η₂=0,9; для Ø6–Ø32 — η₂=1,0. Промежуточные диаметры не интерполируются.

Класс ненапрягаемой арматуры*

Как выбрать класс арматуры

Используйте класс по проекту, маркировке или документам на арматуру. Расчётные сопротивления определяются внутри калькулятора по выбранному классу, а не вводятся вручную.

Поддерживаются только A240, A400, A500 и A600. B500/Вр500 и напрягаемую арматуру нельзя заменять ближайшим классом: для них требуется отдельная нормативная ветвь.

Класс тяжёлого бетона*

Как выбрать класс бетона

Выберите класс из проекта, паспорта смеси или результатов подтверждённого обследования. Калькулятор сам подставит связанные расчётные сопротивления и модуль из встроенного набора данных. Нельзя выбирать класс только по внешнему виду конструкции.

Поддерживается тяжёлый бетон B15–B50. Другие классы и виды бетона нельзя заменять ближайшим значением; пользовательские Rbt не принимаются.

Состав нагрузок (γb1)*

Длительность действия нагрузки

Выбор влияет на коэффициент условий работы бетона. Учитывайте состав именно той комбинации нагрузок, для которой выполняется проверка: наличие кратковременной части и случай только постоянных и длительных воздействий — разные нормативные ветви.

Источник: СП 63.13330, коэффициенты условий работы бетона

γb1 применяется к расчётному сопротивлению бетона растяжению Rbt.

Напряжённое состояние стержня*

Что указать: Напряжённое состояние стержня

Выберите вариант, соответствующий исходным данным: Растянутый; Сжатый.

Конфигурация концов стержня*

Что указать: Конфигурация концов стержня

Прямые концы допускаются для периодического профиля. Растянутая гладкая арматура требует крюка или петли. Дополнительное сокращение длины до 30% автоматически не применяется без данных специального анкерного устройства, поперечной арматуры или обжатия. Выберите вариант, соответствующий исходным данным: Прямые концы; Крюк или петля.

Отношение As,cal / As,ef*

Что указать: Отношение As,cal / As,ef

Отношение требуемой по расчёту площади к фактически установленной. Допустимый диапазон: от 0.01 до 1.

Отношение требуемой по расчёту площади к фактически установленной.

Результаты расчета

Предварительная расчётная схема

Введите данные и нажмите "Рассчитать"

Инженерный отчёт

Скачайте результаты расчёта в PDF или DOCX. В отчёт входят исходные данные, результаты, предупреждения и примечания.

ПРО

Сначала заполните исходные данные и выполните расчёт.

ПРИМЕР ОТЧЁТА

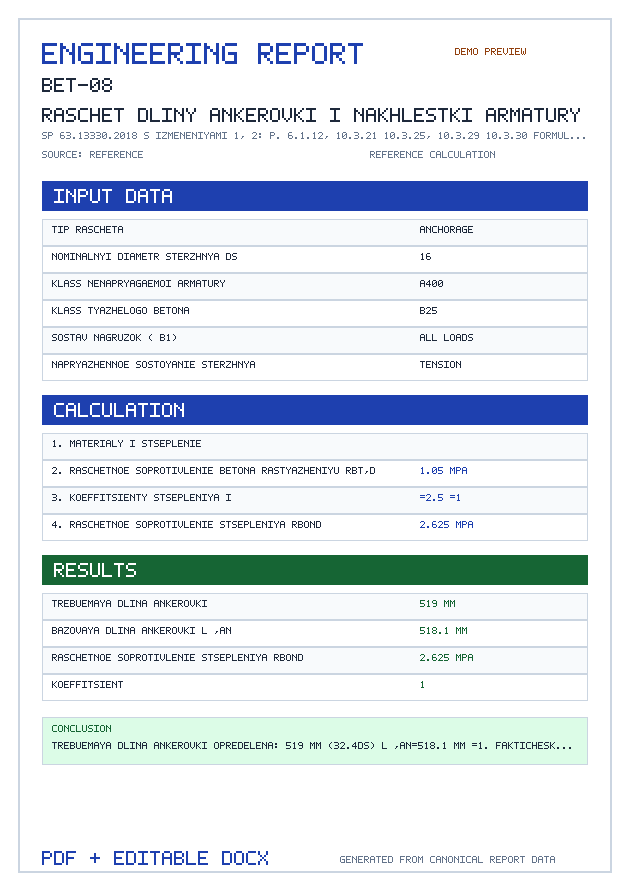

Пример инженерного отчёта

Посмотрите, как выглядит готовый отчёт перед скачиванием.

PDF удобно сохранить или отправить, а DOCX можно отредактировать при необходимости.

Пакеты ПРО и ПРО+

ПРО — 299 ₽50 ИИ-запросов · 30 дней

ПРО+ — 599 ₽120 ИИ-запросов · 30 дней

В обоих пакетах: сохранение истории расчётов и ИИ-диалогов, отчёты PDF/DOCX и работа без рекламы. Оплата разовая, без автопродления и автоматических списаний.

Посмотреть пакеты

Платный пакет не включает контроль правильности расчётов. Окончательное решение всегда за вами — обязательно проконсультируйтесь со специалистом.

Важно. Калькулятор предназначен только для справочной предварительной оценки, может содержать ошибки и не является проектным расчётом, проектной документацией, экспертизой или заключением. Исходные данные и результат до применения должен проверить квалифицированный специалист соответствующей области. Пользователь самостоятельно отвечает за введённые данные и принятые решения. Ответственность разработчика ограничивается в пределах, допускаемых законодательством РФ.

Калькулятор находится в разработке и тестировании

Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.

Нашли ошибку или неточность?

Сообщите, что исправить или добавить.

Расчет длины анкеровки арматуры

Калькулятор для определения минимальной длины анкеровки ненапрягаемой арматуры в бетоне. Правильная анкеровка обеспечивает совместную работу арматуры и бетона.

Когда нужен расчет анкеровки

Заделка арматуры в фундаменты и стены
Стыковка арматуры внахлест
Анкеровка арматуры в опорных зонах балок
Закрепление арматуры на свободных концах

Факторы, влияющие на длину анкеровки

Класс бетона и арматуры
Диаметр стержня
Условия анкеровки (растянутая или сжатая зона)
Наличие поперечной арматуры

Нормы и формулы

СП 63.13330.2018 Бетонные и железобетонные конструкции. Основные положения — Действующая редакция с изменениями №1 и №2

СП 63.13330.2018 — Росстандарт ↗Изменение №1 — Росстандарт ↗Изменение №2 — Росстандарт ↗

Расчётные формулы и условия

Расчётная анкеровка

l_{an}=\alpha_{1}\cdot l_{0,an}\cdot \frac{A_{s,cal}}{A_{s,ef}}

Нормативная привязка: СП 63 формула (10.3)

Минимум анкеровки

l_{an,\mathrm{min}}=\max(0{,}3\cdot l_{0,an};15\cdot d_{s};200 \text{мм})

Нормативная привязка: СП 63 п. 10.3.25

Сцепление

R_{bond}=\eta_{1}\cdot \eta_{2}\cdot R_{bt,d}

Нормативная привязка: СП 63 формула (10.2)

Базовая длина

l_{0,an}=\frac{R_{s}\cdot A_{s}}{R_{bond}\cdot u_{s}}

Нормативная привязка: СП 63 формула (10.1)

Нахлёстка

l_{l}=\alpha_{2}\cdot l_{0,an}\cdot \frac{A_{s,cal}}{A_{s,ef}}

Нормативная привязка: СП 63 формула (10.5)

Минимум нахлёстки

l_{l,\mathrm{min}}=\max(0{,}4\cdot \alpha_{2}\cdot l_{0,an};20\cdot d_{s};250 \text{мм})

Нормативная привязка: СП 63 п. 10.3.30

Rbt,d

R_{bt,d}=R_{bt}\cdot \gamma_{b1}

Нормативная привязка: СП 63 п. 6.1.12

Округление вверх

Численный epsilon исключает ложный +1 мм

Нормативная привязка: Консервативное принятие длины

Нормативные таблицы

СП 63.13330.2018, таблица 6.14 — Расчётные сопротивления ненапрягаемой арматуры

официальный источник ↗

Фрагмент только классов из СП 63; специальные классы из отдельных СТО сюда не включены.

Класс	Rs, МПа	Rsc, МПа	Rsw, МПа
A240	210	210	170
A400	340	340	280
A500	435	435	300
A600	520	470	300
A800	695	500	300
A1000	870	500	300
B500	415	415	300
Вр500	415	360	300

СП 63.13330.2018, таблица 6.8 — Расчётные сопротивления тяжёлого бетона Rb и Rbt

официальный источник ↗

Фрагмент по классам тяжёлого бетона, которые заведены в общем справочнике расчётных ядер.

Характеристика	B10	B12.5	B15	B20	B25	B30	B35	B40	B45	B50
Rb, МПа	6	7,5	8,5	11,5	14,5	17	19,5	22	25	27,5
Rbt, МПа	0,56	0,66	0,75	0,9	1,05	1,15	1,3	1,4	1,5	1,6

Показаны исходные табличные значения. Коэффициенты условий работы применяются в расчётном ядре отдельно.

Дополнительные нормативные положения

Расчёт также учитывает следующие положения нормативных документов.

СП 63.13330.2018 — п. 6.1.12
СП 63.13330.2018 — пп. 10.3.21–10.3.25
СП 63.13330.2018 — пп. 10.3.29–10.3.30
СП 63.13330.2018 — формулы (10.1)–(10.3), (10.5)
