BET-07 - Проверка прочности на местное сжатие

Расчет прочности бетона на местное сжатие (смятие) согласно СП 63.13330.2018

Нормативный документ: СП 63.13330.2018 п. 8.1.47

ИИ-помощник

Помощь с расчётом или свой вопрос.

Исходные данные

Введённые поля сохраняются на этом устройстве.

Популярные исходные данные

Пресет не подтверждает специальные нормативные условия. Обязательные подтверждения необходимо выбрать вручную.

Местная сжимающая сила N*

Что указать: Местная сжимающая сила N

Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 0.1 до 100000.

Первый размер площади смятия a₁*

Что указать: Первый размер площади смятия a₁

Единицу измерения можно выбрать справа от поля; введённое значение будет пересчитано автоматически. Допустимый диапазон: от 20 до 5000.

Второй размер площади смятия a₂*

Что указать: Второй размер площади смятия a₂

Способ определения максимальной расчётной площади Ab,max*

Что указать: Способ определения максимальной расчётной площади Ab,max

Помощник не подтверждает расположение площадки: совпадение центров тяжести и границы по рисунку 8.9 проверяются отдельно. Выберите вариант, соответствующий исходным данным: Рассчитать площадь по проверенным размерам прямоугольника Ab,max; Ввести подтверждённую площадь вручную.

Помощник не подтверждает расположение площадки: совпадение центров тяжести и границы по рисунку 8.9 проверяются отдельно.

Распределение местной нагрузки по Ab,loc*

Что указать: Распределение местной нагрузки по Ab,loc

Выберите вариант, соответствующий исходным данным: Равномерное: ψ=1,0; Неравномерное: ψ=0,75.

Состав нагрузок (γb1)*

Длительность действия нагрузки

Выбор влияет на коэффициент условий работы бетона. Учитывайте состав именно той комбинации нагрузок, для которой выполняется проверка: наличие кратковременной части и случай только постоянных и длительных воздействий — разные нормативные ветви.

Источник: СП 63.13330, коэффициенты условий работы бетона

Условия вертикального бетонирования (γb3)*

Что указать: Условия вертикального бетонирования (γb3)

Выберите вариант, соответствующий исходным данным: Обычные условия: γb3=1,0; Вертикальный слой выше 1,5 м: γb3=0,85.

Косвенное армирование сварными сетками*

Что указать: Косвенное армирование сварными сетками

Выберите вариант, соответствующий исходным данным: Отсутствует — расчёт по п. 8.1.44; Есть — расчёт по формулам (8.83)–(8.86).

Класс тяжёлого бетона*

Как выбрать класс бетона

Выберите класс из проекта, паспорта смеси или результатов подтверждённого обследования. Калькулятор сам подставит связанные расчётные сопротивления и модуль из встроенного набора данных. Нельзя выбирать класс только по внешнему виду конструкции.

Результаты расчета

Предварительная расчётная схема

Введите данные и нажмите "Рассчитать"

Инженерный отчёт

Скачайте результаты расчёта в PDF или DOCX. В отчёт входят исходные данные, результаты, предупреждения и примечания.

Бесплатно: 5 скачиваний в календарный месяц без регистрации.

БЕСПЛАТНО · 5/МЕС

Сначала заполните исходные данные и выполните расчёт.

ПРИМЕР ОТЧЁТА

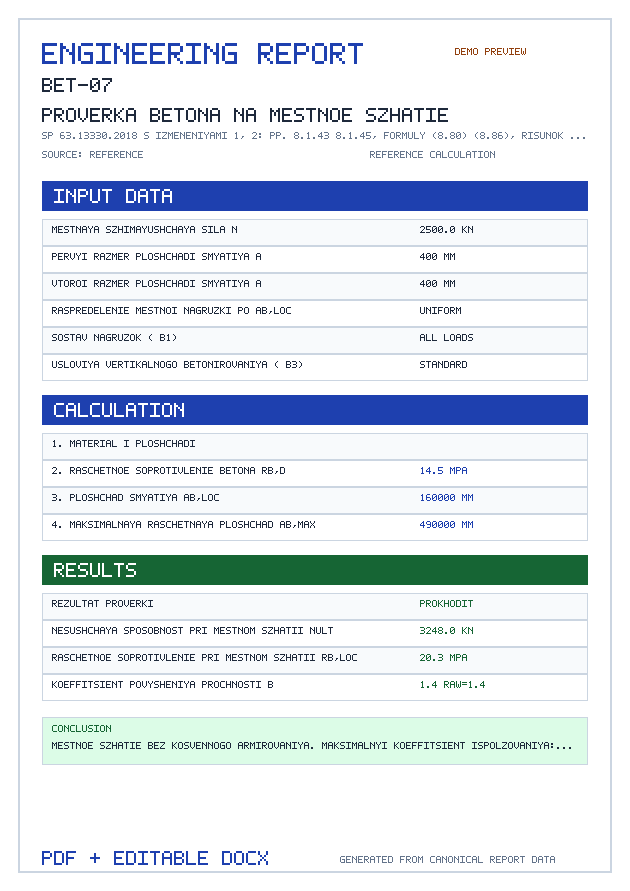

Пример инженерного отчёта

Посмотрите, как выглядит готовый отчёт перед скачиванием.

PDF удобно сохранить или отправить, а DOCX можно отредактировать при необходимости.

Пакеты ПРО и ПРО+

ПРО — 299 ₽50 ИИ-запросов · 30 дней

ПРО+ — 599 ₽120 ИИ-запросов · 30 дней

В обоих пакетах: сохранение истории расчётов и ИИ-диалогов, отчёты PDF/DOCX и работа без рекламы. Оплата разовая, без автопродления и автоматических списаний.

Посмотреть пакеты

Платный пакет не включает контроль правильности расчётов. Окончательное решение всегда за вами — обязательно проконсультируйтесь со специалистом.

Важно. Калькулятор предназначен только для справочной предварительной оценки, может содержать ошибки и не является проектным расчётом, проектной документацией, экспертизой или заключением. Исходные данные и результат до применения должен проверить квалифицированный специалист соответствующей области. Пользователь самостоятельно отвечает за введённые данные и принятые решения. Ответственность разработчика ограничивается в пределах, допускаемых законодательством РФ.

Какие данные нужны для расчёта

Ниже перечислены исходные данные, которые использует этот калькулятор. Часть полей может появляться только для выбранного режима расчёта.

Местная сжимающая сила N — кН, тс
Первый размер площади смятия a₁ — мм, см, м
Второй размер площади смятия a₂ — мм, см, м
Способ определения максимальной расчётной площади Ab,max
Помощник не подтверждает расположение площадки: совпадение центров тяжести и границы по рисунку 8.9 проверяются отдельно.
Расположение местной нагрузки по рисунку 8.9
Выбор служит явной фиксацией расчётной схемы; размеры Ab,max вводятся после её геометрического построения.
Используется в зависимости от выбранного режима расчёта.
Размер 1 прямоугольника Ab,max — мм, см, м
Должен быть не меньше a1 и не больше 3a1; фактическая граница определяется положением площадки на элементе.
Используется в зависимости от выбранного режима расчёта.
Размер 2 прямоугольника Ab,max — мм, см, м
Должен быть не меньше a2 и не больше 3a2; фактическая граница определяется положением площадки на элементе.
Используется в зависимости от выбранного режима расчёта.
Максимальная расчётная площадь Ab,max (ручной ввод) — мм², см², м²
Площадь по п. 8.1.44 и рисунку 8.9.
Используется в зависимости от выбранного режима расчёта.
Распределение местной нагрузки по Ab,loc
Состав нагрузок (γb1)
Условия вертикального бетонирования (γb3)
Косвенное армирование сварными сетками
Класс тяжёлого бетона
Класс арматуры сварных сеток
Используется в зависимости от выбранного режима расчёта.
Число стержней nx в направлении X
Только целое число стержней.
Используется в зависимости от выбранного режима расчёта.
Площадь одного стержня Asx — мм², см², м²
Используется в зависимости от выбранного режима расчёта.
Длина стержня сетки lx между осями крайних стержней — мм, см, м
Используется в зависимости от выбранного режима расчёта.
Число стержней ny в направлении Y
Только целое число стержней.
Используется в зависимости от выбранного режима расчёта.
Площадь одного стержня Asy — мм², см², м²
Используется в зависимости от выбранного режима расчёта.
Длина стержня сетки ly между осями крайних стержней — мм, см, м
Используется в зависимости от выбранного режима расчёта.
Шаг сеток по глубине s — мм, см, м
Используется в зависимости от выбранного режима расчёта.

Калькулятор находится в разработке и тестировании

Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.

Нашли ошибку или неточность?

Сообщите, что исправить или добавить.

Расчет на местное сжатие (смятие)

Калькулятор для проверки прочности бетона на местное сжатие — когда нагрузка передается на ограниченную площадь бетонной поверхности.

Когда нужен расчет на смятие

Опирание балок и ферм на колонны и стены
Передача нагрузки через подкладки
Опорные части мостов и эстакад
Анкерные устройства и закладные детали

Особенности расчета

При местном сжатии несущая способность бетона повышается за счет обоймы из окружающего бетона. Коэффициент увеличения зависит от соотношения площадей загружения и опорной плиты.

Нормы и формулы

СП 63.13330.2018 Бетонные и железобетонные конструкции. Основные положения — Действующая редакция с изменениями №1 и №2

СП 63.13330.2018 — Росстандарт ↗Изменение №1 — Росстандарт ↗Изменение №2 — Росстандарт ↗

Расчётные формулы и условия

Площадь смятия

A_{b,\mathrm{loc}}=a_{1a}2

Нормативная привязка: СП 63 п. 8.1.44

Условие местного сжатия

N\le \psi\cdot Rb,locAb,l_{oc}

Нормативная привязка: СП 63 формула (8.80)

Коэффициент φb

0{,}8\sqrt r_{atio}, \text{пределы} 1–2{,}5

Нормативная привязка: СП 63 формула (8.82)

Повышенное сопротивление

R_{b,\mathrm{loc}}=\varphi_{b}\cdot R_{b,d}

Нормативная привязка: СП 63 формула (8.81)

Нормативные таблицы

СП 63.13330.2018, таблица 6.14 — Расчётные сопротивления ненапрягаемой арматуры

официальный источник ↗

Фрагмент только классов из СП 63; специальные классы из отдельных СТО сюда не включены.

Класс	Rs, МПа	Rsc, МПа	Rsw, МПа
A240	210	210	170
A400	340	340	280
A500	435	435	300
A600	520	470	300
A800	695	500	300
A1000	870	500	300
B500	415	415	300
Вр500	415	360	300

СП 63.13330.2018, таблица 6.8 — Расчётные сопротивления тяжёлого бетона Rb и Rbt

официальный источник ↗

Фрагмент по классам тяжёлого бетона, которые заведены в общем справочнике расчётных ядер.

Характеристика	B10	B12.5	B15	B20	B25	B30	B35	B40	B45	B50
Rb, МПа	6	7,5	8,5	11,5	14,5	17	19,5	22	25	27,5
Rbt, МПа	0,56	0,66	0,75	0,9	1,05	1,15	1,3	1,4	1,5	1,6

Показаны исходные табличные значения. Коэффициенты условий работы применяются в расчётном ядре отдельно.

Дополнительные нормативные положения

Расчёт также учитывает следующие положения нормативных документов.

СП 63.13330.2018 — п. 6.1.12
СП 63.13330.2018 — пп. 8.1.43–8.1.45
СП 63.13330.2018 — рисунок 8.9
СП 63.13330.2018 — формулы (8.80)–(8.86)
