AR-02 - Теплотехнический расчёт многослойного ограждения

Расчёт условного и приведённого сопротивления теплопередаче многослойного ограждения по введённым λ/R слоёв и дополнительным теплопотерям включений. Определяются Rуслов, Uпр, Rпр, тепловой поток и температура внутренней поверхности. Межслойная конденсация, пароперенос, влагонакопление, воздухопроницание и сложные 2D/3D температурные поля проверяются отдельно.

Нормативный документ: СП 50.13330.2024 раздел 5

Исходные данные

Введённые поля сохраняются на этом устройстве.

Тип ограждающей конструкции*

Что указать: Тип ограждающей конструкции

Используется для подписи результата. Нормируемое сопротивление и коэффициенты теплоотдачи вводятся явно, поскольку они зависят от категории здания, региона, ориентации поверхности и расчётной ситуации. Выберите вариант, соответствующий исходным данным: Наружная стена; Покрытие; Чердачное перекрытие; Перекрытие над холодным пространством; Другая конструкция.

Расчётная температура внутреннего воздуха tв*(°C)

Что указать: Расчётная температура внутреннего воздуха tв

Температура внутреннего воздуха для ГСОП и зимнего температурного поля. Введите значение в единицах «°C». Допустимый диапазон: от 5 до 40 °C.

Температура внутреннего воздуха для ГСОП и зимнего температурного поля.

Расчётная температура наружного воздуха tн*(°C)

Что указать: Расчётная температура наружного воздуха tн

Температура для проверки внутренней поверхности. Должна соответствовать принятой расчётной ситуации и пункту строительства. Введите значение в единицах «°C». Допустимый диапазон: от -70 до 20 °C.

Температура для проверки внутренней поверхности. Должна соответствовать принятой расчётной ситуации и пункту строительства.

Относительная влажность внутреннего воздуха φв*(%)

Что указать: Относительная влажность внутреннего воздуха φв

Используется для вычисления температуры точки росы внутреннего воздуха. Введите значение в единицах «%». Допустимый диапазон: от 10 до 95 %.

Используется для вычисления температуры точки росы внутреннего воздуха.

Средняя температура отопительного периода tот*(°C)

Что указать: Средняя температура отопительного периода tот

Принимается по СП 131.13330 для конкретного пункта строительства. Введите значение в единицах «°C». Допустимый диапазон: от -30 до 15 °C.

Принимается по СП 131.13330 для конкретного пункта строительства.

Продолжительность отопительного периода zот*(сут)

Что указать: Продолжительность отопительного периода zот

Принимается по СП 131.13330; ГСОП=(tв−tот)·zот. Введите значение в единицах «сут». Допустимый диапазон: от 1 до 365 сут.

Принимается по СП 131.13330; ГСОП=(tв−tот)·zот.

Коэффициент теплоотдачи внутренней поверхности αв*(Вт/(м²·°C))

Как используется нормативная таблица

Калькулятор хранит значения таблицы внутри проекта, выбирает строку и столбец по исходным данным и показывает принятое значение в блоке «Что калькулятор принял для расчёта». Самостоятельный поиск обычного табличного значения в СП не требуется.

Принимается по таблице 4 СП 50.13330.2024 для фактического направления теплового потока и поверхности.

Коэффициент теплоотдачи наружной поверхности αн*(Вт/(м²·°C))

Как используется нормативная таблица

Принимается по таблице 6 СП 50.13330.2024 для фактической наружной или холодной среды.

Нормируемое приведённое сопротивление Rнорм*(м²·°C/Вт)

Как используется нормативная таблица

Готовое нормируемое значение с учётом категории здания, таблицы 3, регионального коэффициента mp и, при необходимости, температурного коэффициента nt или специальных условий. Калькулятор не назначает его автоматически.

Минимальная температура поверхности в узлах*

Что указать: Минимальная температура поверхности в узлах

Пункт 5.7 требует минимальную температуру в теплопроводных включениях, углах и откосах. Одномерный расчёт плоского участка её не определяет. Выберите вариант, соответствующий исходным данным: Нет отдельного 2D/3D расчёта; Ввести результат температурного поля.

Пункт 5.7 требует минимальную температуру в теплопроводных включениях, углах и откосах. Одномерный расчёт плоского участка её не определяет.

Слои однородного участка (изнутри наружу)*

Что указать: Слои однородного участка (изнутри наружу)

Для материального слоя вводятся толщина и подтверждённая расчётная λ. Для воздушной прослойки или готового элемента вводится непосредственно термическое сопротивление R.

Плоские неоднородности ΔUпл*(Вт/(м²·°C))

Что указать: Плоские неоднородности ΔUпл

Удельная добавка от плоских неоднородностей на 1 м² выбранного фрагмента. Введите значение в единицах «Вт/(м²·°C)». Допустимый диапазон: от 0 до 5 Вт/(м²·°C).

Удельная добавка от плоских неоднородностей на 1 м² выбранного фрагмента.

Линейные включения ΔUлин*(Вт/(м²·°C))

Что указать: Линейные включения ΔUлин

Сумма ψj·lj/A по подтверждённым линейным коэффициентам и длинам включений. Введите значение в единицах «Вт/(м²·°C)». Допустимый диапазон: от 0 до 5 Вт/(м²·°C).

Сумма ψj·lj/A по подтверждённым линейным коэффициентам и длинам включений.

Точечные включения ΔUточ*(Вт/(м²·°C))

Что указать: Точечные включения ΔUточ

Сумма χk·nk/A по подтверждённым точечным коэффициентам и количеству элементов. Введите значение в единицах «Вт/(м²·°C)». Допустимый диапазон: от 0 до 5 Вт/(м²·°C).

Сумма χk·nk/A по подтверждённым точечным коэффициентам и количеству элементов.

Результаты расчета

Предварительная расчётная схема

Введите данные и нажмите "Рассчитать"

Инженерный отчёт

Скачайте результаты расчёта в PDF или DOCX. В отчёт входят исходные данные, результаты, предупреждения и примечания.

Бесплатно: 5 скачиваний в календарный месяц без регистрации.

БЕСПЛАТНО · 5/МЕС

Сначала заполните исходные данные и выполните расчёт.

ПРИМЕР ОТЧЁТА

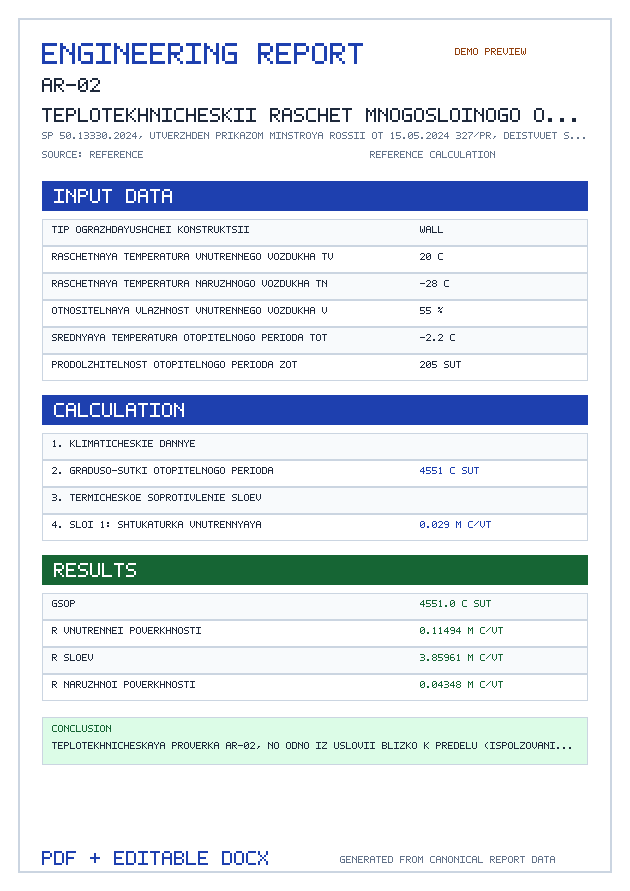

Пример инженерного отчёта

Посмотрите, как выглядит готовый отчёт перед скачиванием.

PDF удобно сохранить или отправить, а DOCX можно отредактировать при необходимости.

Пакеты ПРО и ПРО+

ПРО — 299 ₽50 ИИ-запросов · 30 дней

ПРО+ — 599 ₽120 ИИ-запросов · 30 дней

В обоих пакетах: сохранение истории расчётов и ИИ-диалогов, отчёты PDF/DOCX и работа без рекламы. Оплата разовая, без автопродления и автоматических списаний.

Посмотреть пакеты

Платный пакет не включает контроль правильности расчётов. Окончательное решение всегда за вами — обязательно проконсультируйтесь со специалистом.

Важно. Калькулятор предназначен только для справочной предварительной оценки, может содержать ошибки и не является проектным расчётом, проектной документацией, экспертизой или заключением. Исходные данные и результат до применения должен проверить квалифицированный специалист соответствующей области. Пользователь самостоятельно отвечает за введённые данные и принятые решения. Ответственность разработчика ограничивается в пределах, допускаемых законодательством РФ.

Какие данные нужны для расчёта

Ниже перечислены исходные данные, которые использует этот калькулятор. Часть полей может появляться только для выбранного режима расчёта.

Тип ограждающей конструкции
Используется для подписи результата. Нормируемое сопротивление и коэффициенты теплоотдачи вводятся явно, поскольку они зависят от категории здания, региона, ориентации поверхности и расчётной ситуации.
Расчётная температура внутреннего воздуха tв — °C
Температура внутреннего воздуха для ГСОП и зимнего температурного поля.
Расчётная температура наружного воздуха tн — °C
Температура для проверки внутренней поверхности. Должна соответствовать принятой расчётной ситуации и пункту строительства.
Относительная влажность внутреннего воздуха φв — %
Используется для вычисления температуры точки росы внутреннего воздуха.
Средняя температура отопительного периода tот — °C
Принимается по СП 131.13330 для конкретного пункта строительства.
Продолжительность отопительного периода zот — сут
Принимается по СП 131.13330; ГСОП=(tв−tот)·zот.
Коэффициент теплоотдачи внутренней поверхности αв — Вт/(м²·°C)
Принимается по таблице 4 СП 50.13330.2024 для фактического направления теплового потока и поверхности.
Коэффициент теплоотдачи наружной поверхности αн — Вт/(м²·°C)
Принимается по таблице 6 СП 50.13330.2024 для фактической наружной или холодной среды.
Нормируемое приведённое сопротивление Rнорм — м²·°C/Вт
Готовое нормируемое значение с учётом категории здания, таблицы 3, регионального коэффициента mp и, при необходимости, температурного коэффициента nt или специальных условий. Калькулятор не назначает его автоматически.
Минимальная температура поверхности в узлах
Пункт 5.7 требует минимальную температуру в теплопроводных включениях, углах и откосах. Одномерный расчёт плоского участка её не определяет.
Минимальная температура внутренней поверхности τmin — °C
Минимальная температура, полученная отдельным расчётом температурного поля характерного узла или испытанием.
Используется в зависимости от выбранного режима расчёта.
Слои однородного участка (изнутри наружу)
Для материального слоя вводятся толщина и подтверждённая расчётная λ. Для воздушной прослойки или готового элемента вводится непосредственно термическое сопротивление R.
- Название слоя
- Способ задания
- Толщина δ — мм, см, м
  Толщина материального слоя по нормали к поверхности.
  Используется в зависимости от выбранного режима расчёта.
- Расчётная теплопроводность λ — Вт/(м·°C)
  Подтверждённое расчётное значение для фактического материала, плотности, влажности и условий эксплуатации. Автоматические приблизительные справочники не используются.
  Используется в зависимости от выбранного режима расчёта.
- Термическое сопротивление слоя R — м²·°C/Вт
  Для замкнутой воздушной прослойки — значение по таблице Г.1; для готового элемента — подтверждённое сопротивление.
  Используется в зависимости от выбранного режима расчёта.
Плоские неоднородности ΔUпл — Вт/(м²·°C)
Удельная добавка от плоских неоднородностей на 1 м² выбранного фрагмента.
Линейные включения ΔUлин — Вт/(м²·°C)
Сумма ψj·lj/A по подтверждённым линейным коэффициентам и длинам включений.
Точечные включения ΔUточ — Вт/(м²·°C)
Сумма χk·nk/A по подтверждённым точечным коэффициентам и количеству элементов.

Калькулятор находится в разработке и тестировании

Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.

Нашли ошибку или неточность?

Сообщите, что исправить или добавить.

Теплотехнический расчет ограждающих конструкций

Калькулятор для расчета приведенного сопротивления теплопередаче стен, покрытий и перекрытий.

Нормируемые значения

Требуемое сопротивление теплопередаче зависит от:

Градусо-суток отопительного периода
Типа конструкции (стена, покрытие, пол)
Назначения здания

Состав конструкции

Учитываются все слои:

Отделочные слои
Несущая часть
Утеплитель
Воздушные прослойки

Результаты расчета

Фактическое сопротивление теплопередаче
Требуемая толщина утеплителя
Соответствие нормативным требованиям

Нормы и формулы

СП 50.13330.2024 Тепловая защита зданий — Действующая редакция

СП 131.13330 Строительная климатология — Действующая редакция

СП 50.13330.2024 — Росстандарт ↗СП 131.13330.2025 — Росстандарт ↗

Расчётные формулы и условия

Условное сопротивление

R_{\text{услов}}=\frac{1}{\alpha\text{в}}+\sum R_{i}+\frac{1}{\alpha\text{н}}

Нормативная привязка: формула (Г.6); Rуслов=1/αв+ΣRi+1/αн

Точка росы и п. 5.7

\tau\text{одн}\ge t_{\text{росы}}; \tau_{\mathrm{min}}\ge t_{\text{росы}} \text{при} \text{наличии} \text{поля}

Нормативная привязка: τодн≥tросы; τmin≥tросы при наличии поля

ГСОП

\text{ГСОП}=(t_{\text{в}}-t_{\text{от}})z_{\text{от}}

Нормативная привязка: ГСОП=(tв−tот)zот

Сопротивление слоя

R_{i}=\frac{\delta_{i}}{\lambda_{i}} \text{или} \text{готовое} R_{i}

Нормативная привязка: Ri=δi/λi или готовое Ri

Приведённая характеристика

U_{\text{пр}}=\frac{1}{R_{\text{услов}}}+\Delta\cdot U; R_{\text{пр}}=\frac{1}{U_{\text{пр}}}

Нормативная привязка: формула (Г.1); Rпр=1/Uпр; Uпр=1/Rуслов+ΔU

Требуемое Rуслов

R_{\text{услов}},\text{тр}=\frac{1}{\frac{1}{R_{\text{норм}}}-\Delta\cdot U}; \Delta\cdot U\ge \frac{1}{R_{\text{норм}}} \text{результат} \text{недостижим} \text{утеплением} \text{плоскости}

Нормативная привязка: Rуслов,тр=1/(1/Rнорм−ΔU)

Температура плоского участка

q=\frac{t_{\text{в}}-t_{\text{н}}}{R_{\text{услов}}}; \tau\text{одн}=t_{\text{в}}-\frac{q}{\alpha\text{в}}

Нормативная привязка: q=(tв−tн)/Rуслов; τодн=tв−q/αв

Дополнительные нормативные положения

Расчёт также учитывает следующие положения нормативных документов.

СП 131.13330 — tот и zот для пункта строительства
СП 50.13330.2024 — п. 5.1
СП 50.13330.2024 — п. 5.2 и таблица 3
СП 50.13330.2024 — п. 5.4
СП 50.13330.2024 — п. 5.7
СП 50.13330.2024 — приложение Г, формулы (Г.1), (Г.6), (Г.7), таблица Г.1
СП 50.13330.2024 — таблицы 4 и 6
