MET-04 - Расчет прочности внецентренно сжатого элемента
Проверка устойчивости и прочности внецентренно сжатого стального элемента при совместном действии продольной силы и изгибающего момента согласно СП 16.13330.2017
Нормативный документ: СП 16.13330.2017 п. 7.1.3
Какие данные нужны для расчёта
Ниже перечислены исходные данные, которые использует этот калькулятор. Часть полей может появляться только для выбранного режима расчёта.
- Источник расчётного сопротивления Ry
- Класс двутавра с параллельными гранями полок
СП 16.13330.2017, приложение В, таблица В.4; за толщину принимается толщина полки.
Используется в зависимости от выбранного режима расчёта.
- Класс прочего фасонного проката
СП 16.13330.2017, приложение В, таблица В.5. Для двутавров с параллельными гранями полок выберите таблицу В.4.
Используется в зависимости от выбранного режима расчёта.
- Толщина полки/фасонного проката t — мм
Граничные значения выбираются строго по таблице В.4 или В.5. Для В.4 используется толщина полки; для В.5 — толщина фасонного проката по примечанию таблицы.
Используется в зависимости от выбранного режима расчёта.
- Ручное расчётное сопротивление Ry — кПа, МПа, кгс/см²
Будет отмечено в истории и отчёте как введённое вручную, а не как значение таблицы В.4/В.5.
Используется в зависимости от выбранного режима расчёта.
- Источник базового коэффициента условий работы γc
- Условие для γc по таблице 1
Выбор строки не подтверждает назначение здания и характер нагрузки. Проверьте условие выбранной позиции таблицы 1.
Используется в зависимости от выбранного режима расчёта.
- Ручной базовый коэффициент условий работы γc

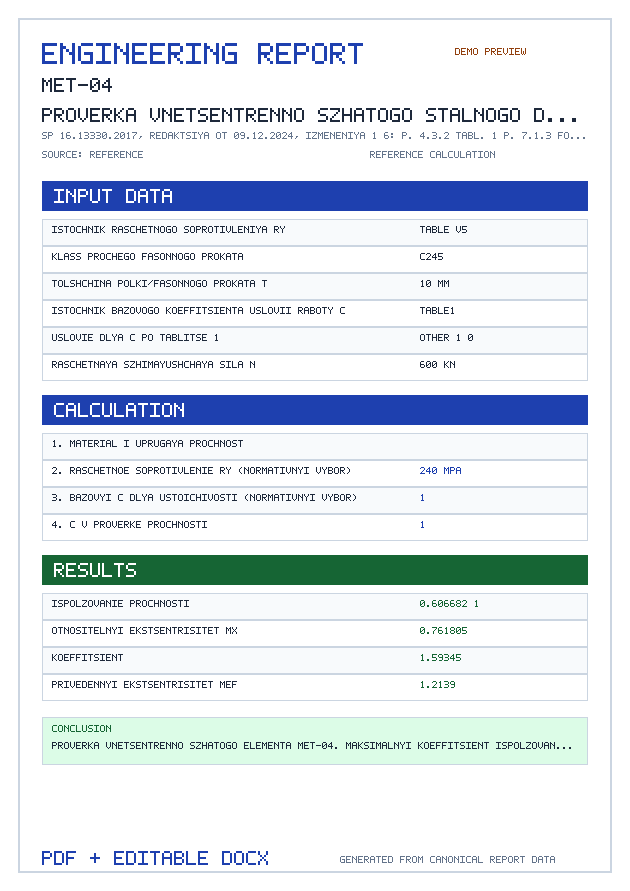

Ручное значение будет явно отмечено в результате, истории, PDF и DOCX.
Используется в зависимости от выбранного режима расчёта.
- Расчётная сжимающая сила N — кН, тс
- Расчётный момент Mx в плоскости стенки — кН·м, тс·м
Для Mx=0 используйте MET-03 — расчёт центрально сжатого элемента.
- Площадь сечения брутто A — мм², см², м²
- Момент сопротивления брутто Wx наиболее сжатого волокна — см³
Используется в mx=(Mx/N)A/Wx. Положительное направление Mx должно соответствовать выбранному Wc.
- Сечение ослаблено отверстиями или вырезами
- Площадь нетто An — мм², см², м²
Используется в зависимости от выбранного режима расчёта.
- Момент сопротивления нетто Wxn,min — см³
Используется в зависимости от выбранного режима расчёта.
- Применить γc=1,10 по позиции 6 таблицы 1 к проверке прочности
Множитель 1,10 применяется только к прочности по ослабленному сечению и не переносится в проверки общей устойчивости.
Используется в зависимости от выбранного режима расчёта.
- Расчётная длина в плоскости момента lef,x — мм, см, м
- Радиус инерции ix — мм, см, м
- Кривая центральной устойчивости в плоскости x
Нужна для ограничения φe≤φ по примечанию 2 к таблице Д.3.
- Источник коэффициента φe
- Строка Af/Aw таблицы Д.2 для типа 5
Вертикальные элементы полок не включаются в Af/Aw. Промежуточные отношения MET-04 не интерполирует.
Используется в зависимости от выбранного режима расчёта.
- Коэффициент φe для формулы (109)
Укажите значение из отдельного подтверждённого расчёта. Оно будет маркировано как ручное.
Используется в зависимости от выбранного режима расчёта.
- Основание ручного φe
Используется в зависимости от выбранного режима расчёта.
- Расчётная длина из плоскости момента lef,y — мм, см, м
- Радиус инерции iy — мм, см, м
- Кривая центральной устойчивости в плоскости y
Выбирается по таблице 7 для потери устойчивости из плоскости момента.
- Источник коэффициента c
Автоматический режим ограничен mx≤5 и λ̄y≤3,14. Ветви cmax, φb и интерполяция 5<mx<10 требуют ручного подтверждённого c.
- Коэффициент c для формулы (111)
По изменению № 6 c принимается не менее 0,3. Ручной источник будет отмечен в отчёте.
Используется в зависимости от выбранного режима расчёта.
- Основание ручного c
Используется в зависимости от выбранного режима расчёта.
- Категория элемента по таблице 32
α принимается не менее 0,5; категория выбирается пользователем по назначению элемента.
- Расчётные случаи
В режиме серии материал, сечение, закрепления и коэффициенты остаются общими. Каждый набор усилий или нагрузок рассчитывается отдельно; итог определяется по максимальному использованию.
- Готовые сочетания N+Mx
Множитель применяется ко всем усилиям или нагрузкам строки. Нормативные коэффициенты и сочетания должны быть приняты до ввода; калькулятор не назначает γf и ψ автоматически.
Используется в зависимости от выбранного режима расчёта.
- Название
- Общий множитель
Пусто — 1,0.
- Сжимающая сила N — кН
- Изгибающий момент Mx — кН·м
Калькулятор находится в разработке и тестировании
Возможны неточности в расчётах и описаниях. Сообщите нам, если заметили ошибку.
Нашли ошибку или неточность?
Сообщите, что исправить или добавить.
Расчет внецентренно сжатых колонн
Калькулятор для проверки устойчивости стальных колонн при совместном действии продольной силы и изгибающего момента.
Когда возникает внецентренное сжатие
- Крайние колонны рам
- Колонны с крановыми нагрузками
- Колонны при ветровых воздействиях
- Стойки с консольными нагрузками
Методика расчета
Проверка выполняется по формуле:
N / (φe × A × Ry × γc) ≤ 1
где φe — коэффициент, зависящий от гибкости и приведенного эксцентриситета.
Плоскости потери устойчивости
- В плоскости действия момента
- Из плоскости действия момента (при изгибно-крутильной форме)
Нормы и формулы
СП 16.13330.2017 Стальные конструкции — Редакция от 09.12.2024 с изменением № 6
Расчётные формулы и условия
Нормативные таблицы
СП 16.13330.2017, таблица В.5 — Расчётные сопротивления фасонного проката
официальный источник ↗Фрагмент поддерживаемых марок и толщин; лист, трубы и неподдержанные профили не подменяются этой таблицей.
| Сталь | Толщина | Ry, МПа | Run, МПа |
|---|---|---|---|
| C245 | 4≤t≤20 мм | 240 | 360 |
| C245 | 20<t≤40 мм | 230 | 360 |
| C255 | 4≤t≤10 мм | 250 | 370 |
| C255 | 10<t≤20 мм | 240 | 360 |
| C255 | 20<t≤40 мм | 230 | 360 |
| C345 | 4≤t≤10 мм | 340 | 470 |
| C345 | 10<t≤20 мм | 320 | 460 |
| C345 | 20<t≤40 мм | 300 | 450 |
| C355 | 5≤t≤16 мм | 350 | 480 |
| C355 | 16<t≤40 мм | 340 | 470 |
| C355 | 40<t≤60 мм | 330 | 460 |
| C390 | 5≤t≤10 мм | 380 | 505 |
| C390 | 10<t≤20 мм | 370 | 480 |
| C390 | 20<t≤40 мм | 360 | 480 |
| C390 | 40<t≤60 мм | 350 | 475 |
| C440 | 5≤t≤10 мм | 430 | 585 |
| C440 | 10<t≤20 мм | 430 | 565 |
| C440 | 20<t≤40 мм | 420 | 535 |
| C440 | 40<t≤60 мм | 410 | 505 |
Дополнительные нормативные положения
Расчёт также учитывает следующие положения нормативных документов.
- СП 16.13330.2017 — п. 7.1.3, формулы (8)–(9), таблица 7 — коэффициент φy
- СП 16.13330.2017 — п. 9.1.1 — прочность при продольной силе с изгибом
- СП 16.13330.2017 — п. 9.2.2, формула (109) — устойчивость в плоскости момента
- СП 16.13330.2017 — п. 9.2.4, формула (111) — устойчивость из плоскости момента
- СП 16.13330.2017 — п. 9.2.5, формулы (112)–(114), таблица 21 — коэффициент c
- СП 16.13330.2017 — приложения Д и Ж — φe, cmax и φb
- СП 16.13330.2017 — таблица 32 — предельная гибкость
- СП 16.13330.2017 — таблица В.5 — фасонный прокат
